L1 L1 L2 L2 A1 A2GND
4-3-
2-
1-
4-3-
A2
2-
1-
A1
1
65432
4 pole contactor
Contacteur à 4 pôles
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur

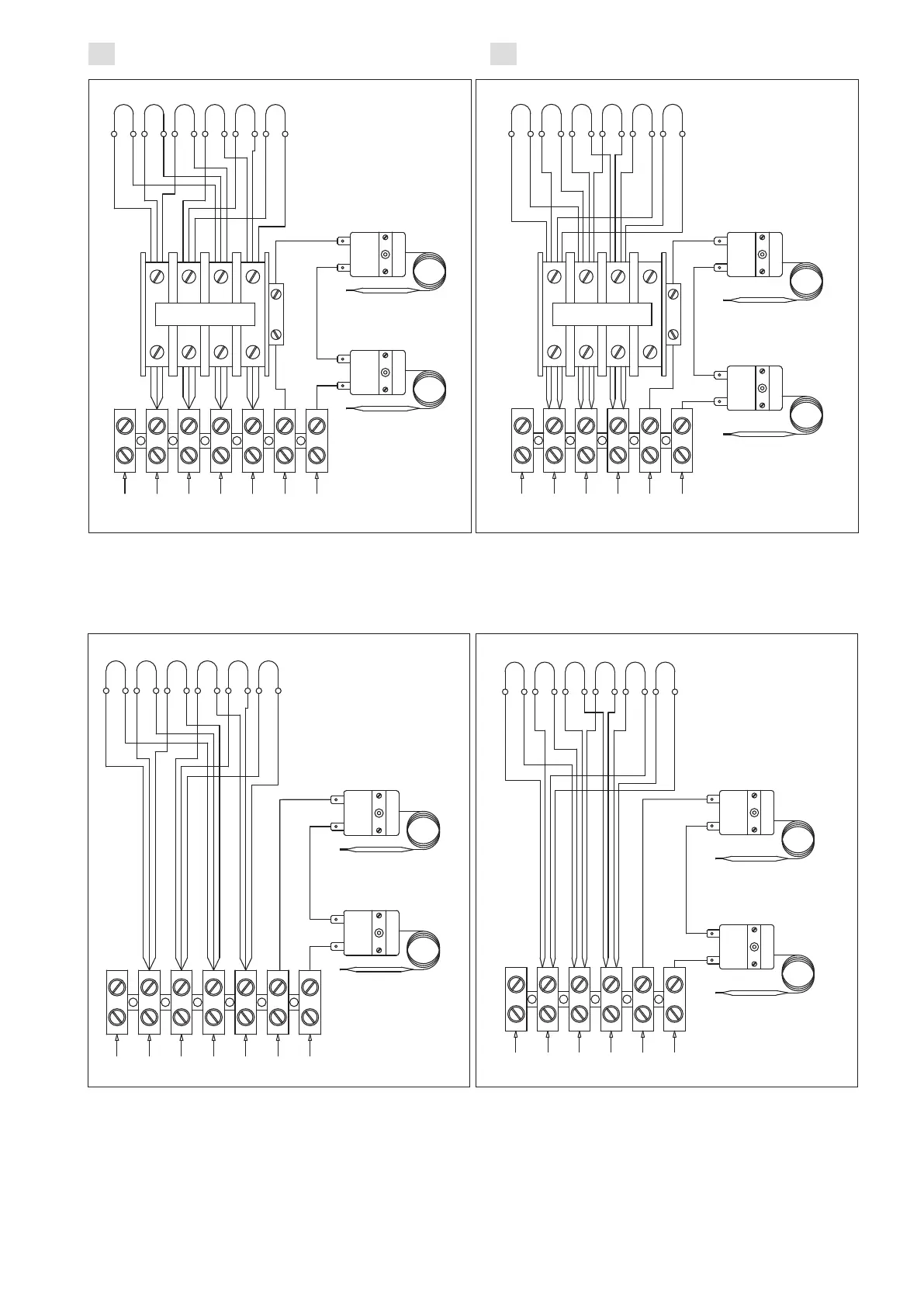

Figure 10. Electrical connections of 240 V 1-phase
heaters without contactors (K10G-U1W,
K12.5G-U1W, K15G-U1W)
Figure 10. Connexions électriques des poêles de 240V
monophasés sans contacteurs (K10G-U1W,
K12.5G-U1W, K15G-U1W)
Figure 8. Electrical connections of 240 V 1-phase
heaters (K10G-U1, K12.5G-U1, K15G-U1)
Figure 8. Connexions électriques des poêles monophasés
240 V (K10G-U1, K12.5G-U1, K15G-U1)
1
65432
4-3-
A2
2-
1-
4-3-
2-
1-
A1
4 pole contactor
Contacteur à 4 pôles
L1 L2 L3 A1 A2GND
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
Figure 11. Electrical connections of 208 V 3-phase
heaters without contactors (K10G-U3W,
K12.5G-U3W, K15G-U3W)
Figure 11. Connexions électriques des poêles de 208V
triphasé sans contacteurs(K10G-U3W,
K12.5G-U3W, K15G-U3W)
Figure 9. Electrical connections of 208 V 3-phase
heaters (K10G-U3, K12.5G-U3, K15G-U3)
Figure 9. Connexions électriques des poêles triphasés
208 V (K10G-U3, K12.5G-U3, K15G-U3)
L1 L1 L2 L2 A1 A2GND
1
65432
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
1
65432
L1 L2 L3 A1 A2GND
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
Overheating limiter
Sensor
Sécurité de surchauffe
Capteur
