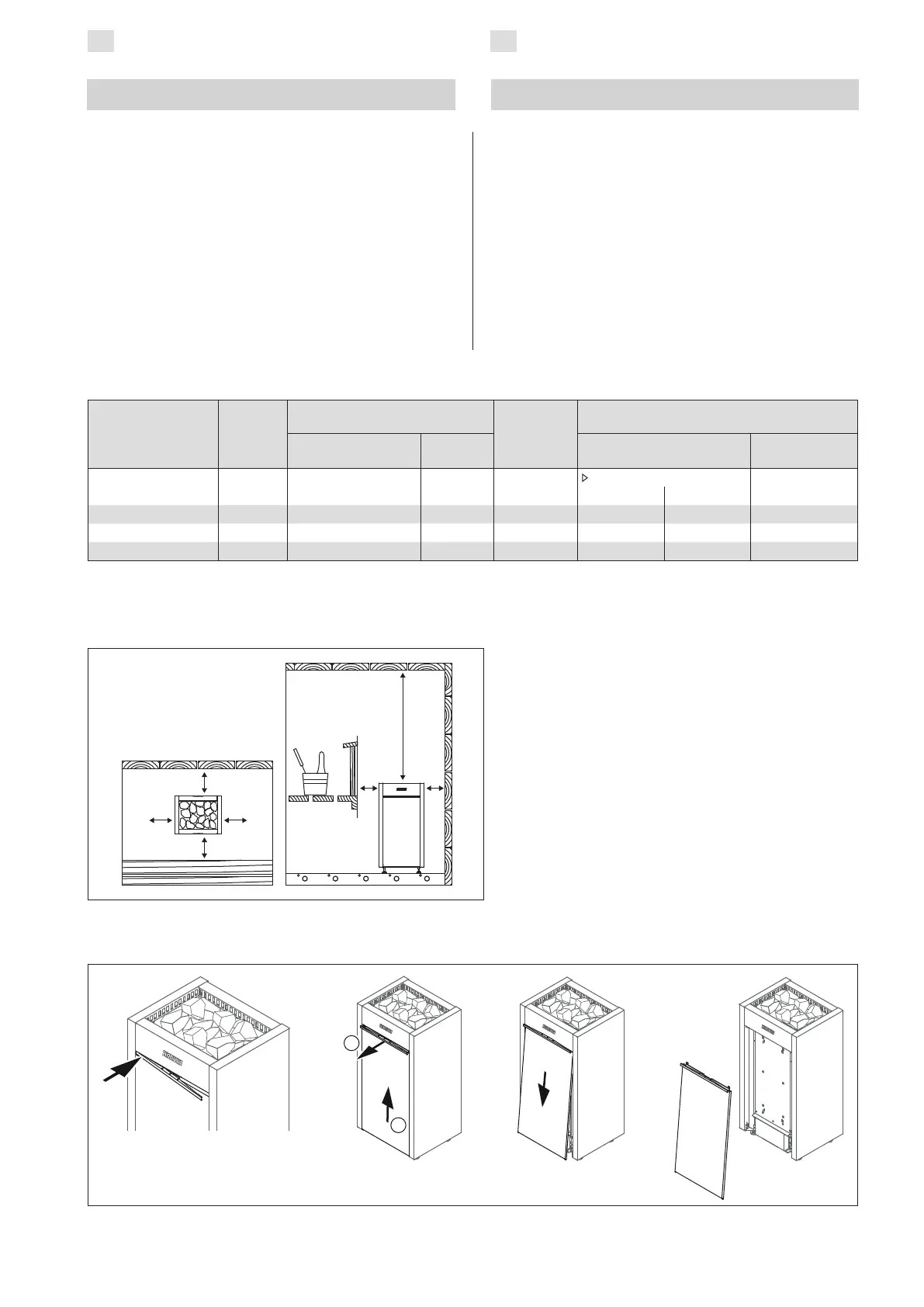

Harvia Virta - Asennusohje; Ennen Asentamista; Monteringsanvisningar; Före Montering

FI SV
11
3. MONTERINGSANVISNINGAR3. ASENNUSOHJE
Taulukko 2. Asennustiedot
Tabell 2. Monteringsdata
3.1. Ennen asentamista
Ennen kuin ryhdyt asentamaan kiuasta, tutustu
asennusohjeeseen ja tarkista seuraavat asiat:
• Kiuas on teholtaan ja tyypiltään sopiva ko.
saunahuoneeseen. Taulukon 2 antamia saunan
tilavuusarvoja ei saa ylittää eikä alittaa.
• Syöttöjännite on sopiva kiukaalle.
• Kiukaan asennuspaikka täyttää kuvassa 4 ja
taulukossa 2 annetut suojaetäisyyksien vähim-
mäisarvot.
Huom! Saunaan saa asentaa ainoastaan yhden säh-
kökiukaan. Kiuas on asennettava niin, että varoitus-
tekstit ovat helposti luettavissa asennuksen jälkeen.
3.1. Före montering
Innan du börjar montera aggregatet bör du bekanta
dig med monteringsanvisningarna och kontrollera
följande saker:
• Aggregatets effekt är lämplig med tanke på
bastuns storlek. De volymer som anges i tabell
2 får inte överskridas eller underskridas.
• Driftspänningen är den rätta för aggregatet.
• Placeringen av aggregatet uppfyller de minimi-
avstånd som anges i bild 4 och tabell 2.
OBS! Endast ett aggregat får monteras i en bastu.
Aggregatet måste monteras så, att det är lätt att läsa
varningstexter efter monteringen.
Kuva 4. Kiukaan suojaetäisyydet (mitat millimetreinä)
Bild 4. Säkerhetsavstånd (måtten i millimeter)
Kuva 5. Huoltoluukun kannen avaaminen
Bild 5. Öppna serviceluckan
30
30 30
30 30
1100
30
min. mm
2
1
Kiuas
Aggregat
Teho
Effekt
Mitat
Mått
Kivet
Stenar
Löylyhuone
Bastuutrymme
Lev./syv./kork.
Bredd/djup/höjd
Paino
Vikt
Tilavuus
Volym
Korkeus
Höjd
kW mm kg max. kg
2.3.!
min. m³ max. m³ min. mm
HL70 6,8 415/340/810 21 50 5 10 1900
HL90 9,0 415/340/810 21 50 8 14 1900
HL110 10,8 415/410/810 24 70 9 18 1900
