FI SV
12
30-150 >150
30-150
100

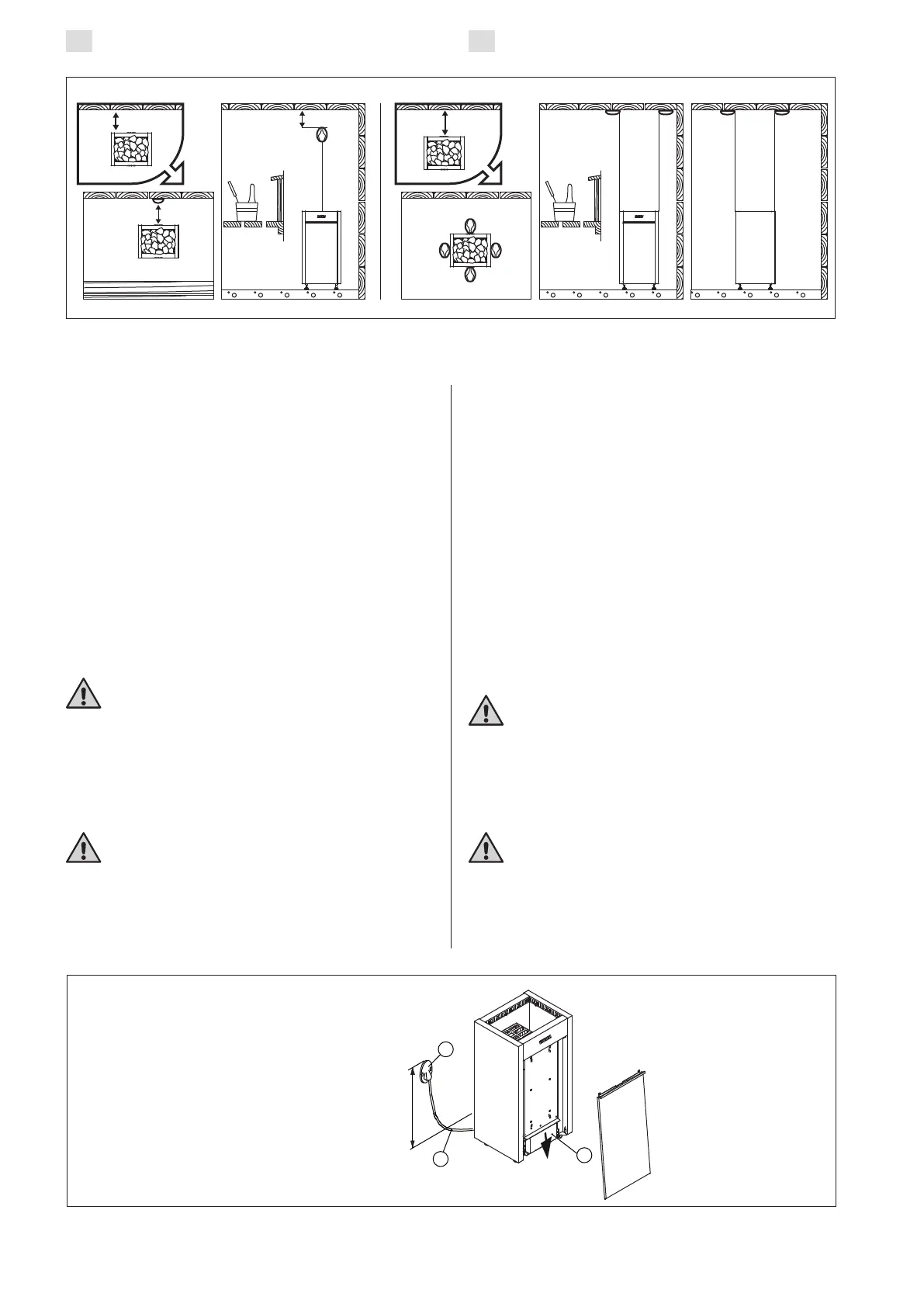

Kuva 6. Anturin asentaminen (mitat millimetreinä)
Bild 6. Montering av givaren (måtten i millimeter)
3.2. Asennuspaikka ja suojaetäisyydet
Suojaetäisyyksien vähimmäisarvot palava-aineiseen
materiaaliin on esitetty kuvassa 4. Arvoja on ehdot-
tomasti noudatettava, koska niistä poikkeaminen ai-
heuttaa palovaaran.
3.3. Suojakaide
Jos kiukaan ympärille tehdään suojakaide, on nou-
datettava kuvassa 4 tai kaiteen asennusohjeessa
annettuja suojaetäisyyksiä.
3.4. Ohjauskeskuksen ja antureiden asennus
• Ohjauskeskuksen mukana on tarkemmat ohjeet
keskuksen kiinnittämisestä seinään.
• Asenna anturi kuvan 6 mukaisesti. Jos kiuas
asennetaan kauemmas kuin 150 mm etäisyy-
delle seinästä, on anturi asennettava kattoon.
Älä sijoita tuloilmaventtiiliä siten, että ilmavir-
ta viilentää lämpöanturia. Kuva 3.
3.4.1. Soveltuvat ohjauskeskukset
• Harvia Griffin CG170
• Harvia C150
3.5. Sähkökytkennät
Kiukaan saa liittää sähköverkkoon vain siihen
oikeutettu ammattitaitoinen sähköasentaja
voimassaolevien määräysten mukaan.
• Kiuas liitetään puolikiinteästi saunan seinällä
olevaan kytkentärasiaan (kuva 7:3). Kytkentä-
rasian on oltava roiskevedenpitävä ja sen korke-
us lattiasta saa olla korkeintaan 500 mm.
3.2. Placering och säkerhetsavstånd
De minsta säkerhetsavstånden till brännbara mate-
rial beskrivs i bild 4. Avstånden måste ovillkorligen
följas. Annars kan det uppstå brandfara.
3.3. Skyddsräcke
Om ett skyddsräcke monteras runt aggregatet,
måste de i bild 4 eller i räckes monteringsanvisning
angivna säkerhets avstånden iakttas.
3.4. Montering av styrenhet och sensorer
• Närmare anvisningar om hur styrenhet fästs vid
väggen medföljer förpackningen.
• Montera givaren enligt bild 6. Om aggrega-
tet ställs längre än 150 mm från väggen ska
temperaturgivaren sättas i taket ovanför aggre-
gatet.
Placera inte tilluftsventilen så att luftström-
men kyler ner temperaturgivaren. Bild 3.
3.4.1. Lämpliga styrenheter
• Harvia Griffin CG170
• Harvia C150
3.5. Elinstallation
Endast en auktoriserad elmontör får – under
iaktagande av gällande bestämmelser – an-
sluta aggregatet till elnätet.
• Aggregatet monteras halvfast till en kopplings-
dosa på bastuns vägg (bild 7:3). Kopplings-
dosan skall vara sköljtätt och placeras högst
500 mm över golvytan.
Kuva 7. Kiukaan kytkentä
Bild 7. Anslutningen av aggregat
1. Kopplingslåda
2. Anslutningskabel
3. Kopplingsdosa
1. Sähkökotelo
2. Liitäntäjohto
3. Kytkentärasia
1
2
3
max. 500 mm
