Haverland RC 8 E - Instruções de Instalação

L
O4
Mínimo 15 cm
Mínimo 15 cm
Mínimo 15 cm
Mínimo 15 cm
SOLO
PRATELEIRA EVENTUAL
PAREDE OU
OBJECTO MAIS
PROXIMO
PAREDE OU
OBJECTO MAIS
PROXIMO
MODELO A (mm) B (mm) C (mm)
RC 4 E 420 346 159
RC 6 E 420 346 319
RC 8 E 420 346 478
RC 10 E 420 346 638
RC 12 E 420 346 638
INSTRUÇÕES DE INSTALAÇÃO
É indispensável que o emissor SEJA FIXADO FIRMEMENTE A UMA PAREDE FIXA E NIVELADA.
Assegure-se para além disso, que o emissor fica TOTALMENTE VERTICAL em relação ao solo. É É
importante que se sigam rigorosamente as seguintes instruç
oes::
-
Abra a caixa da embalagem e verifique que o emissor se encontra em perfeitas condições.
VERIFIQUE SE HÁ ALGUMA TOMADA PERTO DE ONDE O VAI COLOCAR .
-
Tire de dentro da caixa O ESCANTILHÃO ONDE SE INDICA A POSIÇÃO EXACTA DOS
FUROS NECESSÁRIOS FAZER NA PAREDE.
-
Para evitar problemas e obter resultados de aquecimento óptimos é necessária uma distância
m
ínima de 15 cm entre o emissor e qualquer material combustível como móveis, cortinas, etc.

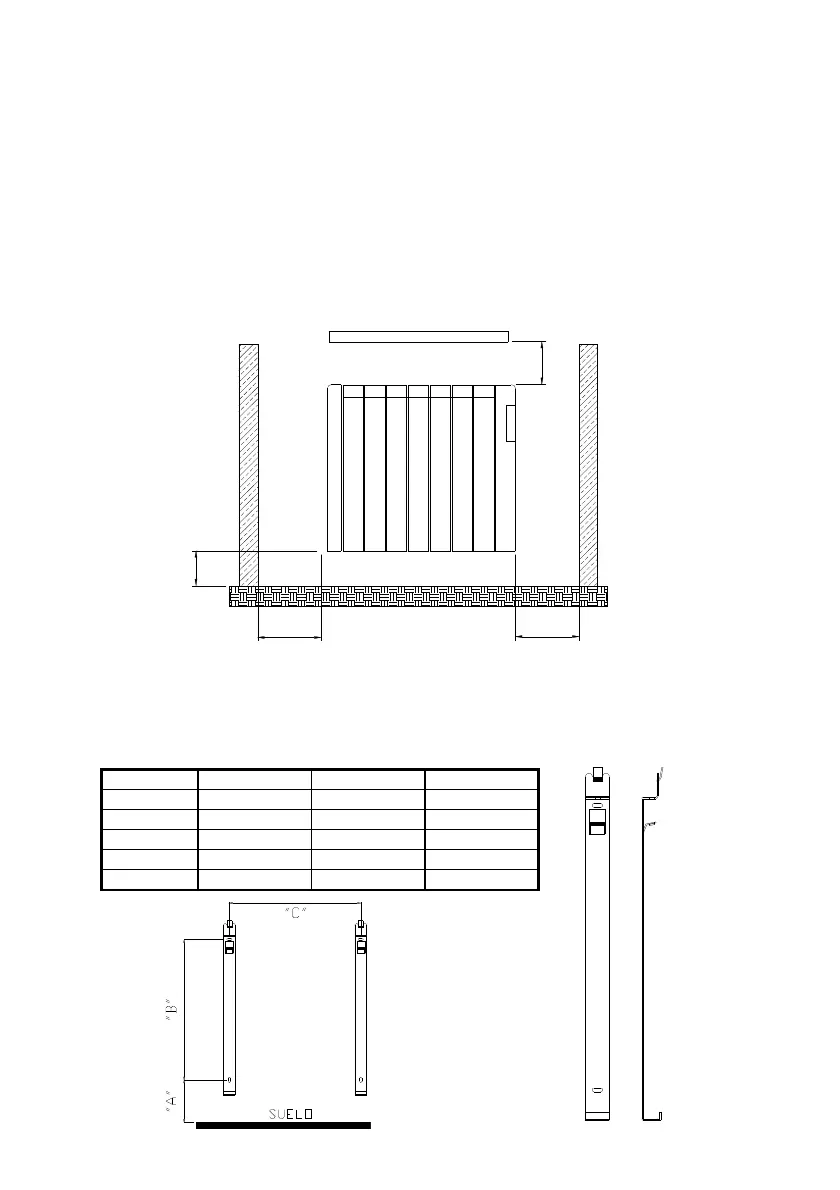

O resto das distâncias que se devem manter estão descritos na seguinte figura (Fig.
4).
-
Retire também da embalagem os dois suportes de parede e a bolsa de acessórios.
-
As medidas dos furos da parede são (Fig. 5):
FIGURA Nº. 4
FIGURA Nº.
5
54
SOLO
