Haverland RC 8 E - Instrucciones de Instalación

4
Mínimo 15 cm
Mínimo 15 cm
Mínimo 15 cm
Mínimo 15 cm
SUELO
REPISA EVENTUAL
PARED U
OBJETO MAS
PROXIMO
PARED U
OBJETO MAS
PROXIMO
MODELO A (mm) B (mm) C (mm)
RC 4 E 420 246 159
RC 6 E 420 246 319
RC 8 E 420 246 478
RC 10 E 420 246 638
RC 12 E 420 246 638
INSTRUCCIONES DE INSTALACIÓN
Es indispensable que el emisor SE FIJE FIRMEMENTE A UNA PARED FIRME Y NIVELADA.
Asegúrese, además, de que el emisor quede TOTALMENTE VERTICAL con respecto al suelo. Es
importante que se sigan rigurosamente las siguientes instrucciones.
- Abrir la caja de embalaje y comprobar que el emisor se encuentra en perfectas condiciones.
COMPROBAR QUE EXISTA UN ENCHUFE CERCA DE DONDE LO VAYA A SITUAR.
- Saque del interior de la caja de embalaje LA PLANTILLA DONDE SE INDICA LA POSICIÓN
EXACTA DE LOS TALADROS NECESARIOS PARA REALIZARLOS EN LA PARED.
- Para evitar problemas y obtener resultados de calefacción óptimos es necesaria una distancia
mínima de 15 cm entre el emisor y cualquier material combustible como muebles, cortinas, etc.

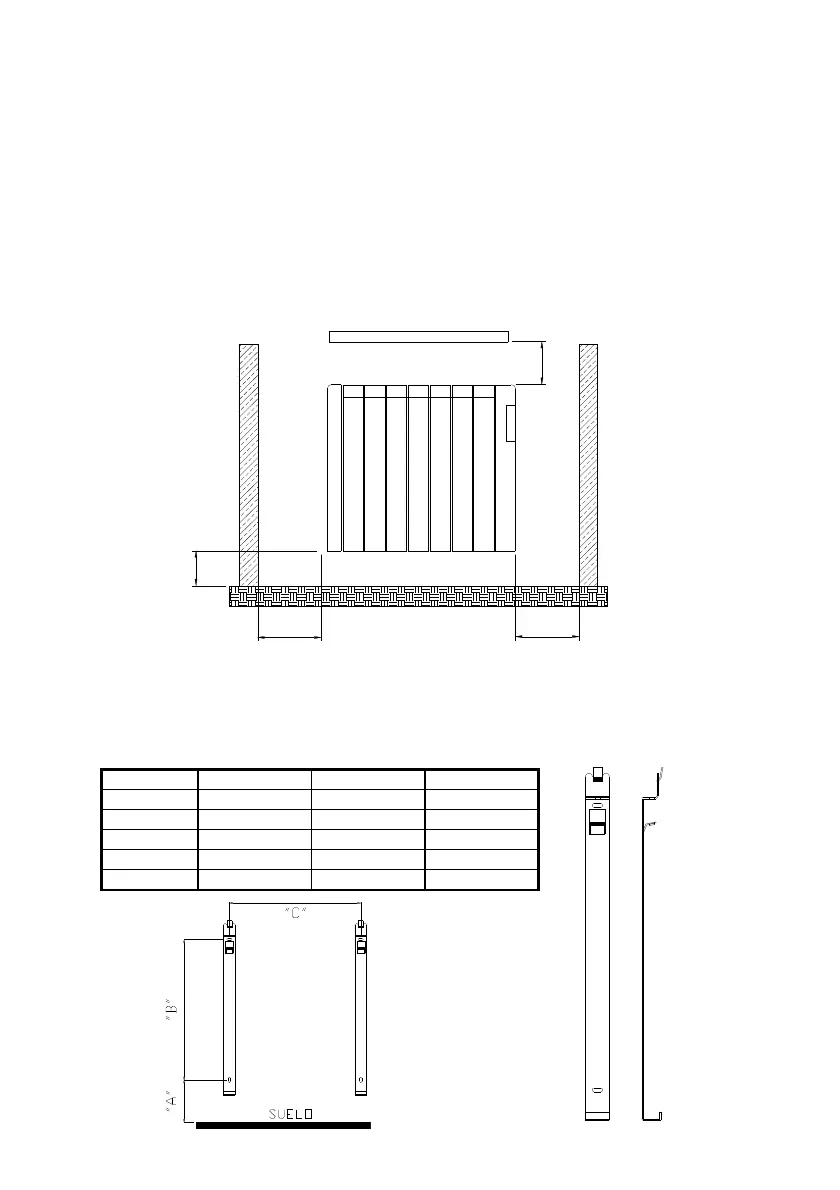

El resto de distancias que se deben mantener están descritas en la siguiente figura (Fig.
4).
- Además de sacar la plantilla explicativa de sujeción a la pared, saque del interior de la caja de
embalaje los dos soportes de pared y la bolsa de accesorios.
- Las medidas de los taladros en la pared son (Fig.
5):
FIGURA Nº. 4
FIGURA Nº.
5
