6
3. MONTAGE UND ANSCHLUSS (Fortsetzung)
3.3 Hydraulikanschluss
Die Wärmepumpe wird mit zwei gemeinsamen Verbindungsschraubteilen
geliefert, mit einem Durchmesser von 50 mm. Das PVC-Rohr
ist als Hydraulikleitung zu nutzen Ø 50 mm. Anschließen des
Wassereingangbereichs der Wärmepumpe an die Leitung, die aus der
Filter-Einheit kommt und dann Anschließen des Wasser-Ausgangs der
Wärmepumpe an das aus dem Becken kommende Wasserrohr (siehe das
unten stehende Schema).
Montieren eines “Bypass” genannten Ventils zwischen Wärmepumpen-
Eingang und -Ausgang.

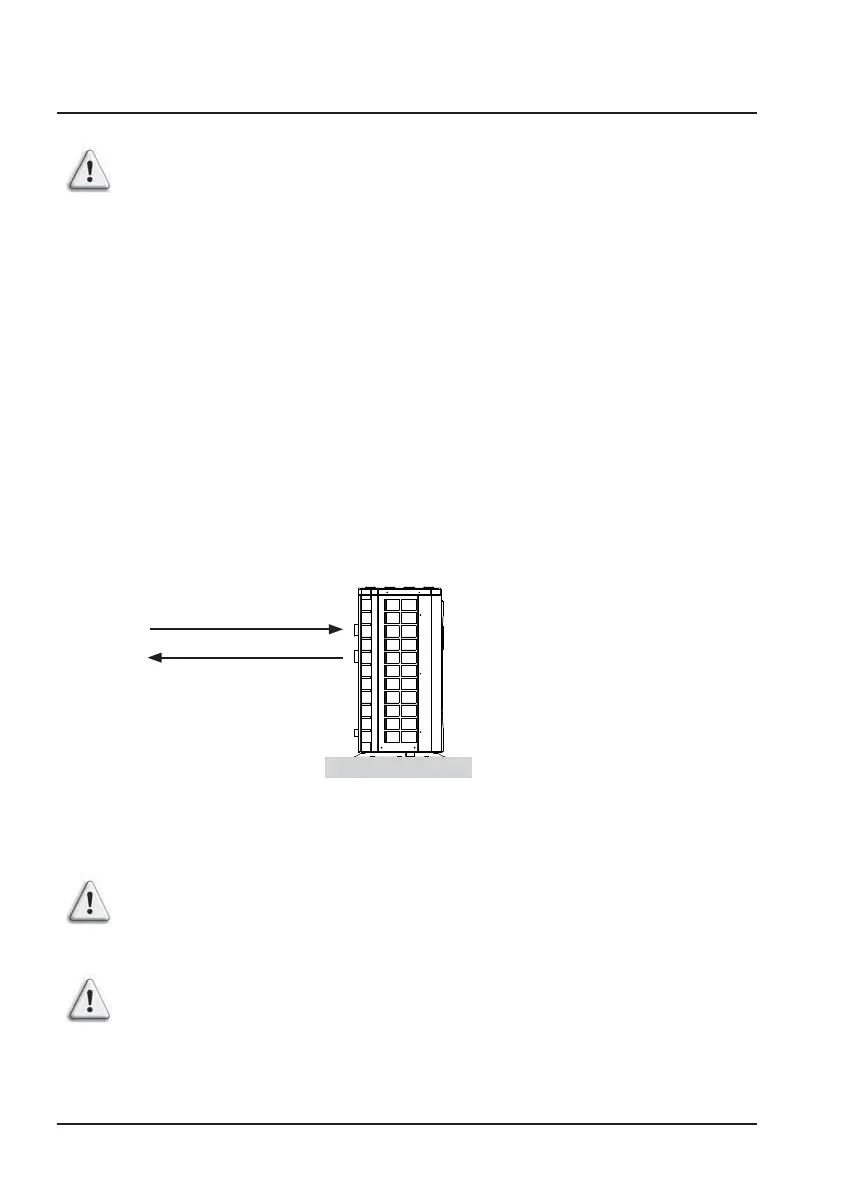

des Filters Ø 50 EINGANG H
2
O
in das Becken Ø 50 SORTIE H
2
O
Die Wärmepumpe sollte optimalerweise auf einer speziellen Betonplatte
oder einem Fixierungs-Block installiert werden, der spezifisch für
diesen Zweck vorgesehen ist, und die Wärmepumpe ist auf dem
gelieferten Gummilager-Element (Silentbloc) zu montieren; (Schrauben
und Plättchen werden nicht mitgeliefert).
Die maximale Montage-Entfernung zwischen Wärmepumpe und
Schwimmbad beträgt 15 Meter.
Die Gesamtlänge der Hydraulikleitungen für Hin- und Rückfluss beträgt
30 Meter.
Isolieren der Hydraulileitungen an der Oberfläche und im Boden.
Falls ein automatischer Verteiler oder Elektrolyser benutzt wird, muss
er unbedingt nach der Wärmepumpe installiert werden, damit der Titan-
Kondensator gegen zu hohe Konzentrationen chemischer Substanzen
geschützt ist.
Achten Sie bitte darauf, dass das Bypass-Ventil und die Anschlüsse
exakt auf der Höhe des Wasser-Eingangs und Wasser-Ausgangs der
Einheit installiert werden, um das Entleeren während der Wintermonate
zu vereinfachen, den Zugang bzw. das Abmontieren zwecks
Wartungsarbeiten problemloser zu gestalten.
