6
3. INSTALLATION ET RACCORDEMENT (suite)

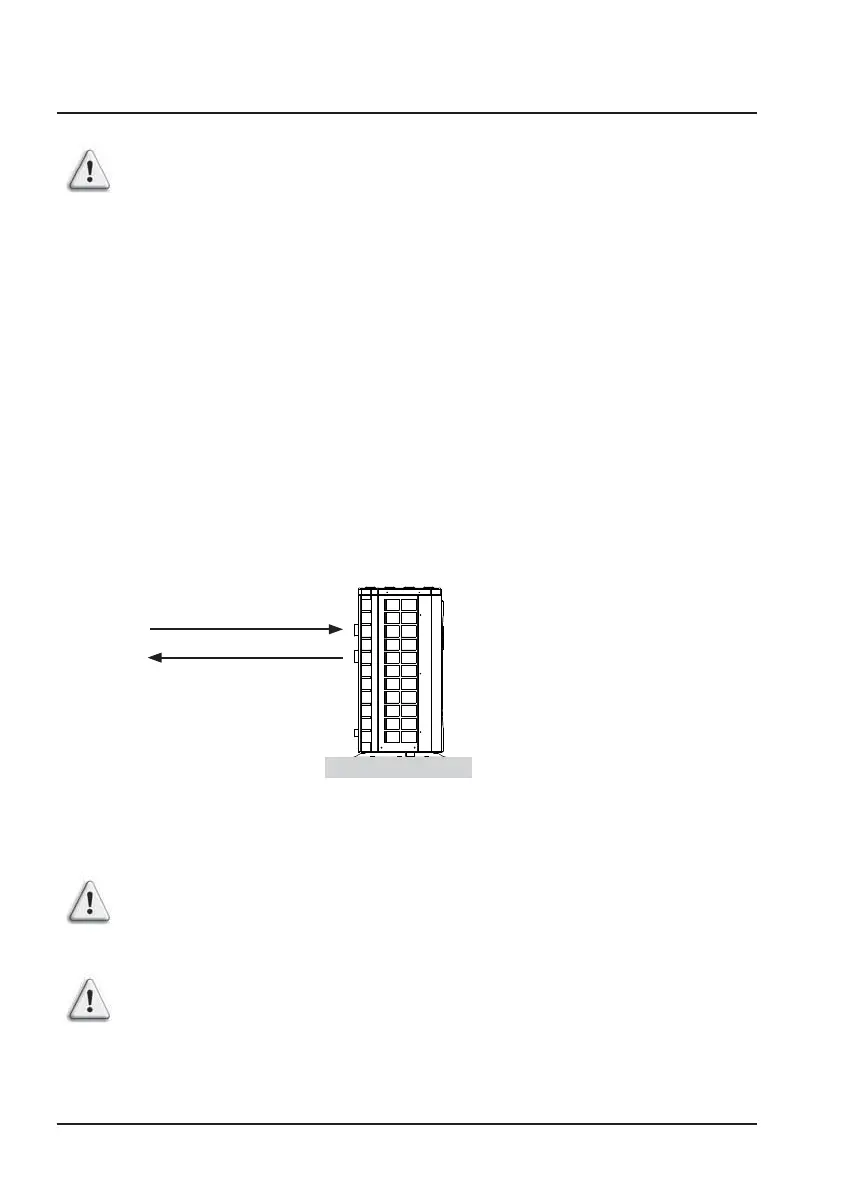

3.3 Raccordement hydraulique
La pompe à chaleur est fournie avec deux raccords union diamètre 50 mm.
Utiliser du tube PVC pour canalisation hydraulique Ø 50 mm. Raccorder
l’entrée d’eau de la pompe à chaleur à la conduite venant du groupe de
filtration puis raccorder la sortie d’au de la pompe à chaleur à la conduite
d’eau allant au bassin (cf schéma ci-dessous).
Installer une vanne dite “by-pass” entre l’entrée et la sortie de la pompe à
chaleur.
du filtre Ø 50 ENTREE H
2
O
au bassin Ø 50 SORTIE H
2
O
Installer de préférence la pompe à chaleur sur une dalle béton
désolidarisée ou une chaise de fixation prévue à cet effet et monter la
pompe à chaleur sur les silentblocs fournis (visserie et rondelles non
fournies).
Distance maximale d’installation entre la pompe à chaleur et la piscine
15 mètres.
Longueur totale aller-retour des canalisations hydrauliques 30 mètres.
Isoler les canalisations hydrauliques de surface et enterrées.
Si un distributeur automatique ou un électrolyseur est utilisé, il doit
impérativement être installé après la pompe à chaleur dans le but de
protéger le condenseur Titane contre une concentration trop importante
de produit chimique.
Veillez à bien installer la vanne by-pass et les raccords union fournis
au niveau de l’entrée et de la sortie d’eau de l’unité, afin de simplifier
la purge durant la période hivernale, d’en faciliter l’accès ou son
démontage pour l’entretien.
