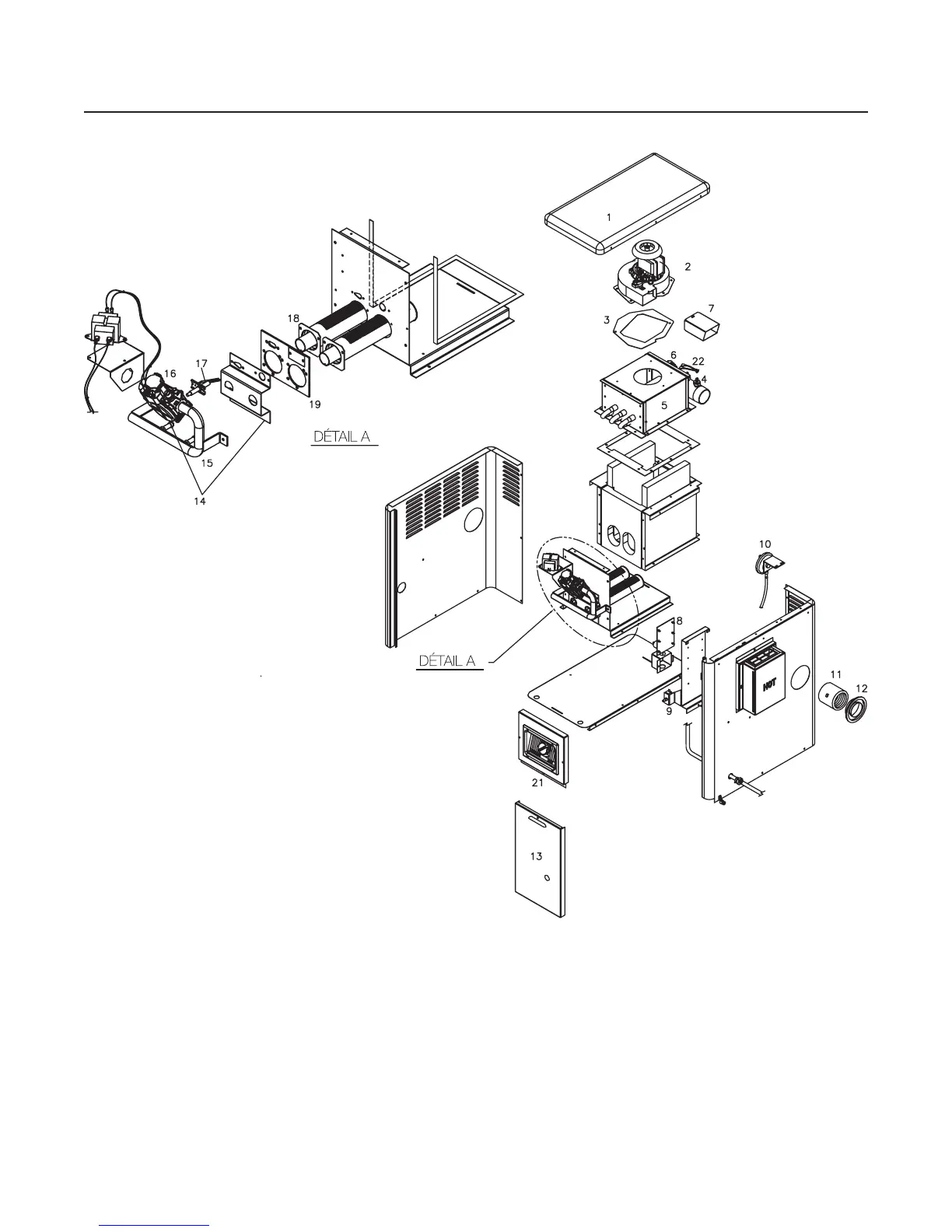

Liste des pièces et illustration
8
ÉLÉMENT NO. DESCRIPTION PIÈCE NO.
1. Enveloppe, supérieure IDX JKT 1100
2. Soufflante de combustion IDX BWR 1935
3. Joint de soufflante (Jakel seulement) IDX BLG 1930
4. Nécessaire de limite haute IDX HLK 1930
5. Ensemble d'échangeur de chaleur (tube unique après 6/99) IDX HXA 1101
6. Pressostat d'eau CZX PRS 1105
8. Interrupteur de verrouillage IDX ILS 1930
9. Module de commande IDX MOD 1930
10. Pressostat d'air IDX APS 1930
11. Accouplement IDX CPG 1930
12. Rondelle isolante, tuyau de 1 1/2 po IDX GRM 0001
ÉLÉMENT NO. DESCRIPTION PIÈCE NO.
13. Porte d'accès avant IDX FAD 1101
14. Support d'orifice de brûleur et d'orifice d'air, gaz naturel IDX AGK 1930
14. Support d'orifice de brûleur et d'orifice d'air, propane IDX AGK 1931
14. Nécessaire de conversion, PL à NAT IDX CNK 1934
14. Nécessaire de conversion, NAT à PL IDX CNK 1933
15. Collecteur de gaz IDX MAN 1100
16. Soupape à gaz IDX VAL 1931
17. Igniteur avec câble IDX IGN 1930
18. Brûleur IDX BNR 1930
19. Joint de brûleur IDX BRG 1930
21. Ensemble de panneau de commande IDX CPA 1100
22. Faisceau de câble IDX WHA 1931
