Utilice únicamente piezas de recambio originales Hayward
®
Utilice únicamente piezas de recambio originales Hayward
®
4342
ES ES
Retirada de la suciedad de la turbina
Para limpiar la suciedad del TracVac™, realice lo siguiente:
1. Apague la bomba del ltro y saque el TracVac™ de la
piscina.
2. Podría observarse un atasco mirando dentro de la
turbina desde donde se conecta el tubo guía. Si no se
observa ningún atasco, coloque el limpiafondos con el
pestillo hacia usted e intente girar la oruga izquierda
hacia delante. Si las ruedas giran suavemente, lo más
probable es que no haya ninguna obstrucción. Si se
nota que la oruga está «bloqueada», lo más probable
es que haya una obstrucción.

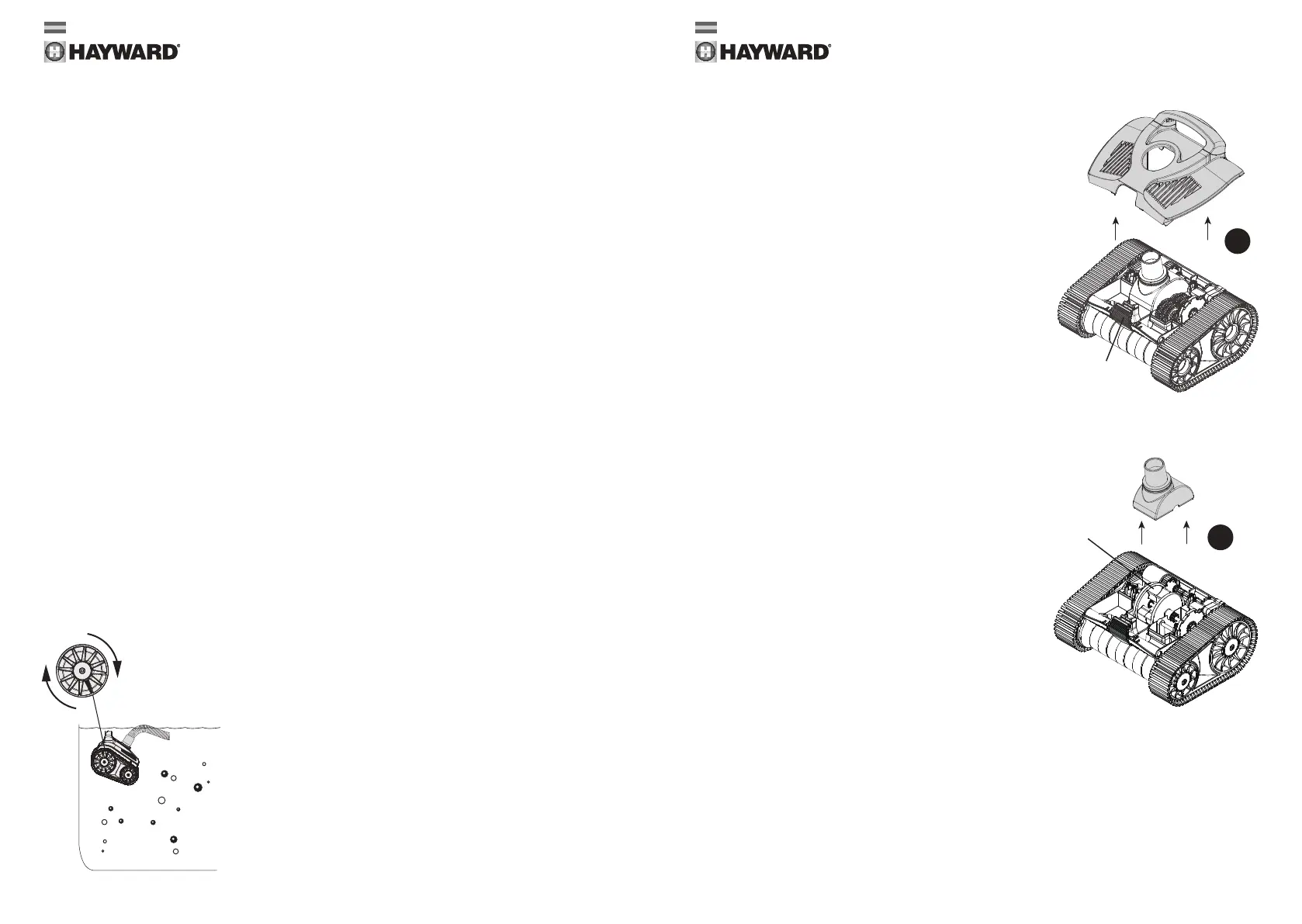

3. Para despejar una obstrucción, coloque el TracVac™
sobre una supercie de trabajo plana. Consulte la
imagen A. Abra el pestillo de la parte delantera del
limpiafondos presionándolo y levantando la tapa.
Levante la parte delantera de la tapa y, a continuación,
tire rmemente de ella hacia delante. Esto separará
la tapa del armazón del limpiafondos y ahora podrá
levantar directamente la tapa del chasis del mismo.
4. Tire de la tapa de la turbina hacia arriba y retírela
del chasis del limpiafondos. Consulte la imagen B.
Examine la tapa de la turbina en busca de residuos u
obstrucciones.
5. Con la tapa de la turbina quitada, tendrá acceso
completo a la turbina. Debería poder ver y eliminar
cualquier obstrucción visible de la turbina.
6. Vuelva a colocar la tapa de la turbina en el chasis
invirtiendo el paso 4.
7. Revise visualmente el resto del limpiafondos y elimine
cualquier resto de suciedad que pueda haber en los
engranajes, ejes de transmisión, conjunto de ajuste
giratorio, etc.
8. Repita el paso 2 (girando la oruga izquierda) para asegurarse de que el limpiafondos funciona
sin problemas.
9. Coloque la tapa sobre el conjunto de ajuste giratorio.
10. Alinee las pestañas de la parte posterior de la tapa superior con las ranuras de la parte
posterior del chasis, empuje hacia abajo para encajar las pestañas. Empuje rmemente la
tapa superior hacia atrás para encajar completamente las pestañas.
11. Fije la tapa superior al chasis del limpiafondos con el pestillo de seguridad situado en la
parte delantera del limpiafondos.
A
Pestillo
Tapa
B
Tapa de la
turbina
Conjunto
de ajuste
giratorio
Funcionamiento
Antes de usar el TracVac™
Comprender cómo funciona el TracVac™ le ayudará a garantizar el correcto funcionamiento y man-
tenimiento de su limpiafondos.
• Antes de cada uso, examine visualmente el TracVac™ y compruebe siempre que la turbina se
mueve libremente y no está obstruida por residuos. El agua que fluye por la turbina impulsa las
orugas y mueve el limpiafondos. Si el TracVac™ se mueve lentamente o se detiene, es posible
que la turbina esté parcial o totalmente bloqueada con residuos. Consulte «Eliminación de suc-
iedad de la turbina» en la página siguiente.
• Compruebe que el sistema de la piscina esté congurado de forma que maximice el caudal a
través del limpiafondos. Asegúrese de que el ltro de la piscina esté limpio y permita el máximo
caudal. Compruebe que las válvulas de suministro y retorno están bien colocadas y que la bom-
ba funciona a la velocidad adecuada.
• El rendimiento de limpieza del TracVac™ se optimiza cuando funciona a un caudal jado con el
caudalímetro (paso 5 de la página anterior). Este caudal permitirá que el TracVac™ se mueva a
la velocidad adecuada (consulte Velocidad del limpiafondos). Recuerde que el TracVac™ aspira
la suciedad del fondo de la piscina y la traslada al ltro de la misma, donde queda depositada y
posteriormente se limpia mediante el contralavado o la limpieza del cartucho. Si la piscina está
muy sucia, es posible que la velocidad del limpiafondos disminuya, lo que suele deberse a que
se ensucia el ltro. En estos casos, puede tener que limpiar el ltro antes de que la piscina esté
completamente limpia. Consulte el manómetro de su ltro y la velocidad del limpiafondos para
determinar cuándo ha llegado el momento de limpiar el ltro.
Velocidad del limpiafondos
Si el caudalímetro no está disponible o si desea comprobar rápidamente el correcto funcionamiento,
puede medir la velocidad del TracVac™ como indicador del caudal de agua adecuado. Para ello, eleve
el TracVac™ del fondo de la piscina y sujételo por el asa justo por debajo de la supercie del agua
de la piscina. Asegúrese de mantener el limpiafondos bajo el agua para que no aspire aire. Mantén-
gase alejado de las piezas móviles. Ahora cuente cuántas rotaciones completas ha realizado la rueda
grande DERECHA durante 30 segundos (la velocidad de la rueda
izquierda varía para la dirección y no se puede usar con este n).
El número de rotaciones multiplicado por 2 le dará las revoluciones
por minuto, o RPM. El rango normal de velocidad del TracVac™ es:
Caudal mínimo: 26,5 RPM
Caudal máximo: 32 RPM
Si las RPM son inferiores a 26,5, ajuste la válvula reguladora del
caudal (gire la rueda en el sentido de las agujas del reloj) y vuelva a
comprobar la velocidad del limpiafondos.
Si las RPM son superiores a 32, ajuste la válvula reguladora del
caudal (gire la rueda en sentido contrario a las agujas del reloj) y
vuelva a comprobar la velocidad del limpiafondos.
Si los ajustes no surten efecto, consulte el apartado Solución de
problemas de este manual.
Recuento de RPM
