4. Quand l’air a été éliminé de l’ensemble du tuyau, vériez que le tuyau principal et
le débitmètre sont sous l’eau et allumez la pompe. Réglez le bouton de la vanne de
régulation du débit «plus rapidement» ou «plus lentement» jusqu’à ce que le disque
indicateur dans le débitmètre se stabilise entre les débits «Maximum» et «Minimum».
REMARQUE : Si vous avez une pompe extraordinairement puissante, il se peut que vous
ayez besoin d’ouvrir légèrement le drain principal.
5. Éteignez la pompe. Retirez le double collier de serrage et le débitmètre du tuyau
principal. Immergez le robot TracVac™ pour éliminer tout l’air, puis connectez le robot au
tuyau principal. L’installation du robot est désormais achevée.
Tuyau principal
Tuyau
principal
Source de l’aspiration
au centre de la piscine
Source de l’aspiration
dans un coin de la piscine
MAXIMUM FLOW
MINIMUM FLOW
Double
collier de
serrage
«Boucle du tuyau dans la piscine
Débitmètre
(Montré entre les
marquages
«Min» et «Max»)
Tuyau principal
1er tuyau de
raccordement
(Vers l’aspiration)
Ligne de flottaison

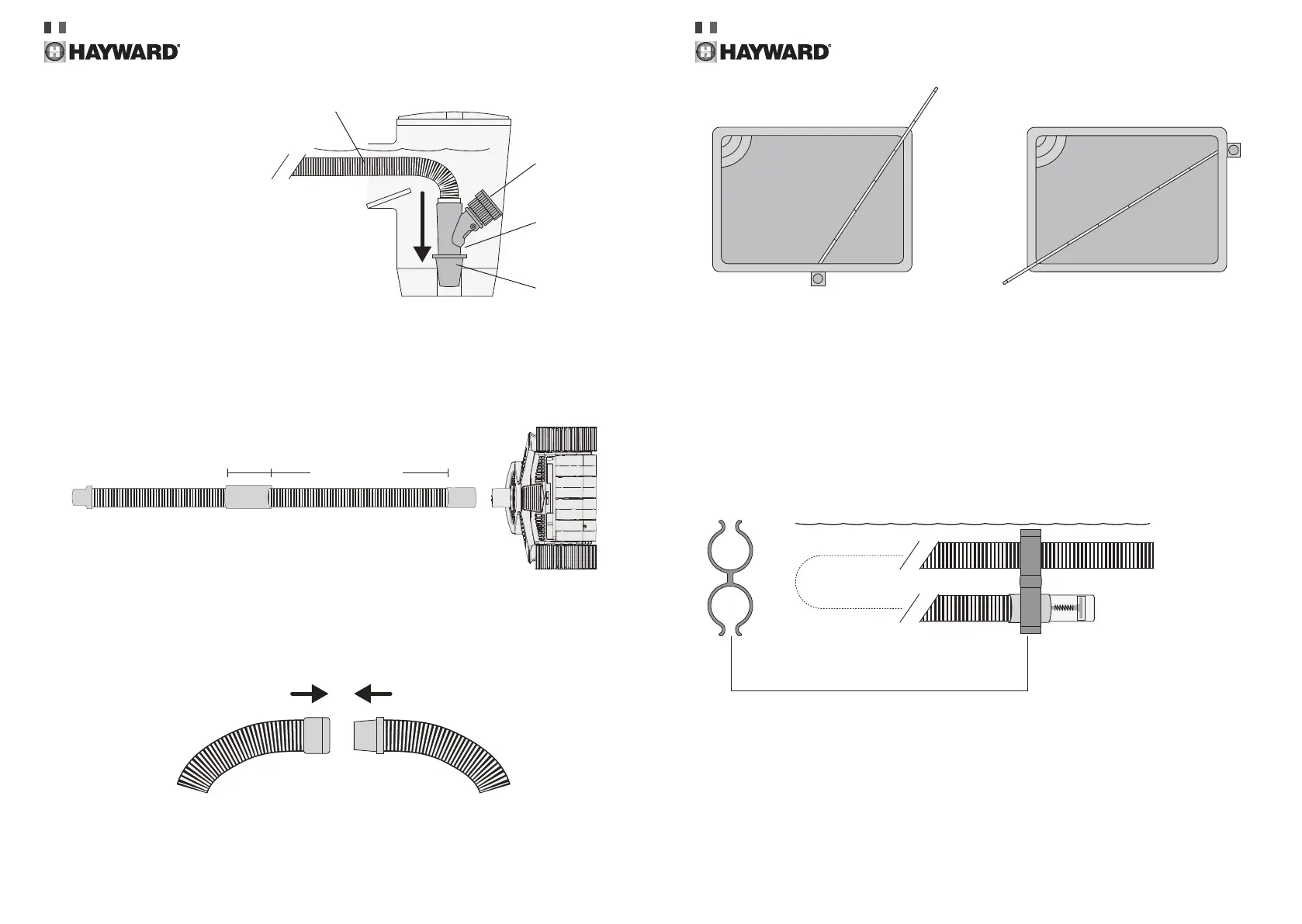

Utilisation du débitmètre pour vérier le débit d’eau
1. Immergez toute la longueur du tuyau pour éliminer tout l’air.
2. Insérez le débitmètre à l’extrémité du tuyau principal.
3. Attachez une extrémité du double collier de serrage au tuyau principal et l’autre extrémité
à la première section du tuyau à la source de l’aspiration. Ceci formera une boucle dans la
piscine, comme illustré ci-dessous.
Raccord unique
au Skimmer
Si votre piscine n’a pas d’orice
d’aspiration dédié, installez une
section de tuyau dans le skimmer
avec la vanne de régulation
du débit, comme illustré. Si
nécessaire, utilisez l’adaptateur
conique du tuyau pour créer une
bonne étanchéité. REMARQUE : Le
couvercle de régulation n’est pas
utilisé dans cette installation.
Raccord des tuyaux
1. Attachez le flotteur au tuyau principal (la section unique du tuyau qui sera connectée au
robot). Le flotteur doit être placé à 50-60cm (20-24”) du brassard. Ne raccordez pas le
robot à ce moment-là.
2. Depuis la première section du tuyau à la source de l’aspiration, raccordez ensemble
autant de sections de tuyau que nécessaires pour atteindre le point le plus éloigné de
la piscine puis ajoutez le tuyau principal. Référez-vous au diagramme ci-dessous et au
haut de la page 6.
20 - 24”
Flotteur Ne raccordez pas le robot
à ce moment-là
Extrémité de
l’aspiration
TUYAU PRINCIPAL
Raccord du
tuyau
Skimmer
Vanne de
régulation
du débit
Adaptateur
conique du
tuyau
1ère section du tuyau
de raccordement
Bouton de
régulation
du débit
50-60cm (20 - 24”)
