Rimozione di detriti dalla turbina
Per rimuovere i detriti dal TracVac™, procedere come segue:
1. Spegnere la pompa del ltro e rimuovere il TracVac™
dalla piscina.
2. Un intasamento potrebbe essere visibile guardando nella
turbina da dove si collega il tubo principale. Se non si
vedono ostruzioni, posizionare la pulitrice con la bbia
rivolta verso di sé e provare a ruotare in avanti il binario
sinistro. Se le ruote girano senza intoppi probabilmente
non ci sono ostruzioni. Se il binario sembra “bloccato”,
molto probabilmente c’è un blocco.

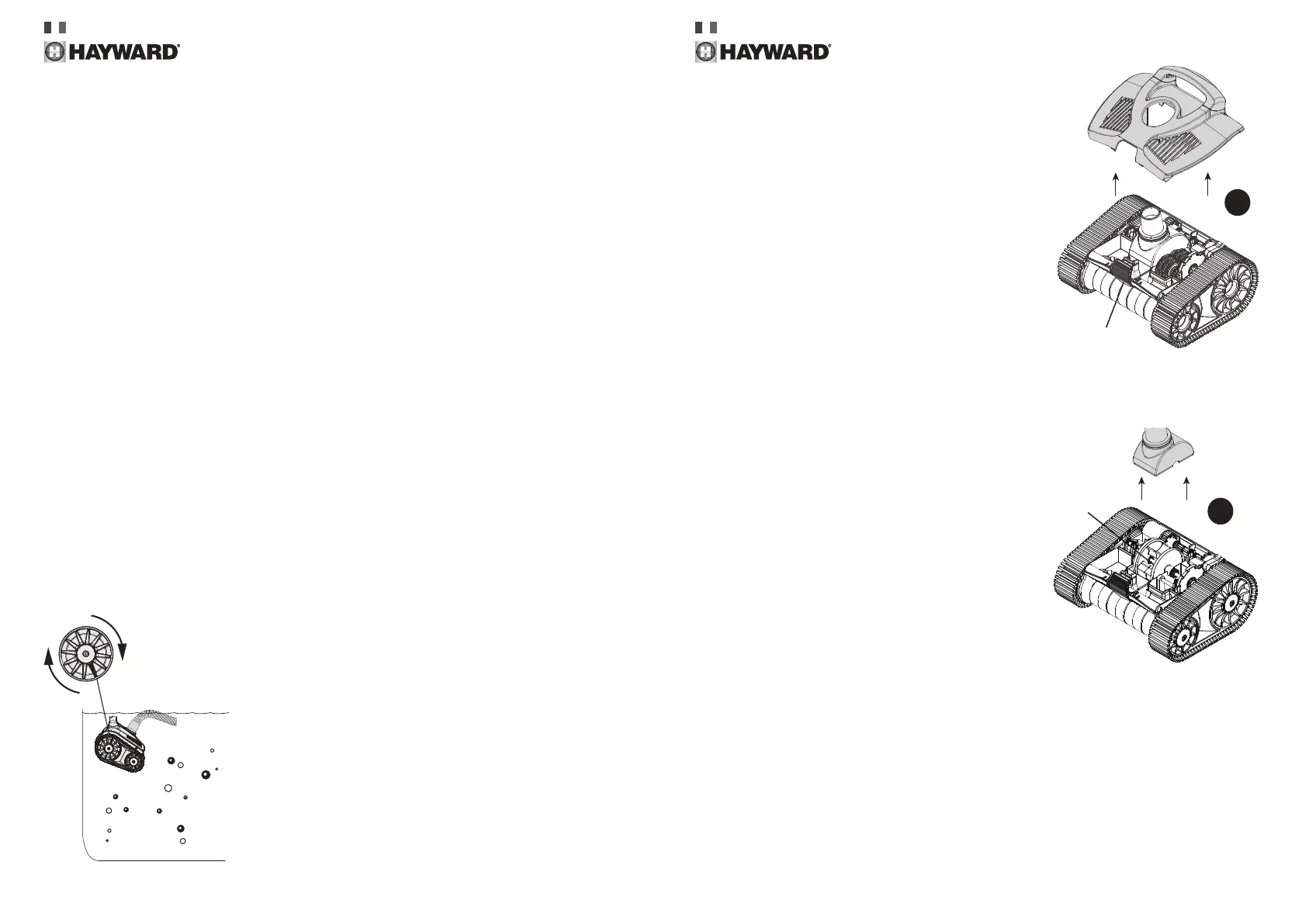

3. Per eliminare un’ostruzione, posizionare il TracVac™
su una supercie di lavoro piana. Fare riferimento
all’immagine A. Aprire la bbia sulla parte anteriore
della pulitrice premendola e sollevando il coperchio.
Sollevare la parte anteriore del coperchio e poi
tirarlo con decisione in avanti. Questo separerà il
coperchio dal corpo della pulitrice e ora si potrà
sollevare il coperchio direttamente dal telaio della
pulitrice.
4. Tirare il coperchio della turbina verso l’alto e rimuoverlo
dal telaio della pulitrice. Fare riferimento all’immagine
B. Ispezionare il coperchio della turbina per rilevare
eventuali detriti o ostruzioni.
5. Con il coperchio della turbina rimosso, hai pieno accesso
alla turbina. Dovresti essere in grado di vedere e rimuovere
eventuali ostruzioni visibili dalla turbina.
6. Rimontare il coperchio della turbina sul telaio
invertendo il Passo 4.
7. Ispezionare visivamente il resto della pulitrice e
rimuovere eventuali detriti che potrebbero trovarsi
negli ingranaggi, negli alberi di trasmissione, nel
gruppo girevole ecc.
8. Ripetere il Passo 2 (girando il binario sinistro) per assicurarsi che la pulitrice funzioni
senza intoppi.
9. Posizionare il coperchio sul gruppo girevole.
10. Allineare le linguette sul lato posteriore del coperchio superiore con le fessure sul lato posteriore
dello chassis, spingere verso il basso per innestare le linguette. Spingere con decisione il coperchio
superiore all’indietro per innestare completamente le linguette.
11. Bloccare il coperchio superiore sul telaio della pulitrice con la bbia di bloccaggio sulla
parte anteriore della pulitrice.
A
Fibbia
Coperchio
B
Coperchio
turbina
Gruppo
girevole
Funzionamento
Prima di utilizzare TracVac™
Capire come funziona il TracVac™ contribuirà a garantire il corretto funzionamento e la manutenzione
della pulitrice.
• Prima di ogni utilizzo, ispezionare visivamente il TracVac™ e controllare sempre che la turbina si
muova liberamente e non sia ostruita da detriti. L’acqua che scorre attraverso la turbina aziona i
binari e muove la pulitrice. Se il TracVac™ si muove lentamente o va in stallo, la turbina potrebbe
essere parzialmente o completamente bloccata da detriti. Fare riferimento a “Rimozione dei de-
triti dalla turbina” nella pagina seguente.
• Vericare che il sistema della piscina sia congurato in modo da massimizzare il flusso attra-
verso la pulitrice. Assicurarsi che il ltro della piscina sia pulito, consentendo il flusso massimo.
Assicurarsi che le valvole di alimentazione e di ritorno siano posizionate correttamente e che la
pompa funzioni alla velocità corretta.
• Le prestazioni di pulizia del TracVac™ sono ottimizzate quando si opera a una portata che è stata
impostata con il flussimetro (fase 5 nella pagina precedente). Questa portata assicurerà che il
TracVac™ si muova alla velocità corretta (vedere Velocità della pulitrice). Si noti che il TracVac™
aspira i detriti dal fondo della piscina e li sposta nel ltro della piscina dove vengono intrappolati
e successivamente ripuliti mediante il controlavaggio o la pulizia della cartuccia. Se la piscina ha
un carico di detriti elevato, si potrebbe notare un rallentamento della velocità della pulitrice, che
è più comunemente causato dallo sporco del ltro. In questi casi, potrebbe essere necessario
pulire il ltro prima che la piscina sia completamente pulita. Fare riferimento al manometro del
ltro e alla velocità del pulitore per determinare quando è il momento di pulire il ltro.
Velocità della pulitrice
Se il flussimetro non è disponibile o si desidera vericare rapidamente il corretto funzionamento, è possibile
misurare la velocità del TracVac™ come indicazione del corretto flusso d’acqua. Per fare ciò, sollevare il
TracVac™ dal fondo della piscina e tenerlo per la maniglia appena sotto la supercie dell’acqua della piscina.
Assicurarsi di tenere la pulitrice sotto la supercie in modo che non aspiri aria. Stare lontano dalle parti in
movimento. Ora contare il numero di rotazioni complete effettuate
dalla grande ruota DESTRA in un periodo di 30 secondi (la velocità
della ruota sinistra varia a seconda della guida e non può essere uti-
lizzata). Il numero di giri moltiplicato per 2 ti darà i giri al minuto; o
RPM. L’intervallo di velocità normale del TracVac™ è:
Flusso Min: 26,5 RPM
Flusso Max: 32 RPM
Se il numero di giri è inferiore a 26,5, regolare la valvola di
regolazione del flusso (ruotare la manopola in senso orario) e
controllare nuovamente la velocità della pulitrice.
Se il numero di giri è superiore a 32, regolare la valvola di
regolazione del flusso (ruotare la manopola in senso antio-
rario) e controllare nuovamente la velocità della pulitrice.
Se le regolazioni non sono efcaci, fare riferimento alla sezi-
one Risoluzione dei problemi di questo manuale.
Conteggio
RPM
