4. Con l’aria fuori dall’intero tubo, vericare che il tubo principale e il flussimetro siano
sott’acqua e accendere la pompa. Regolare la manopola della valvola di regolazione
del flusso su “più veloce” o “più lento” no a quando l’indicatore a disco nel misuratore
di flusso si posiziona tra il flusso “massimo” e “minimo”. NOTA: se si dispone di una
pompa straordinariamente potente, potrebbe essere necessario aprire leggermente lo
scarico principale.
5. Spegnere la pompa. Rimuovere la doppia fascetta stringitubo e il flussimetro dal tubo
principale. Immergere la pulitrice TracVac™ per rimuovere tutta l’aria e quindi collegare
la pulitrice al tubo principale. L’installazione della pulitrice è ora completa.
Tubo principale
Tubo principale
Fonte di aspirazione
al centro della piscina
Fonte di aspirazione
nell’angolo della piscina
MAXIMUM FLOW
MINIMUM FLOW
Doppia fascetta
stringitubo
“Anello” tubo in piscina
Flussimetro
(mostrato tra i
contrassegni “Min”
e “Max”)
Tubo
principale
1° tubo
connettore
(Ad
aspirazione)
Linea acqua

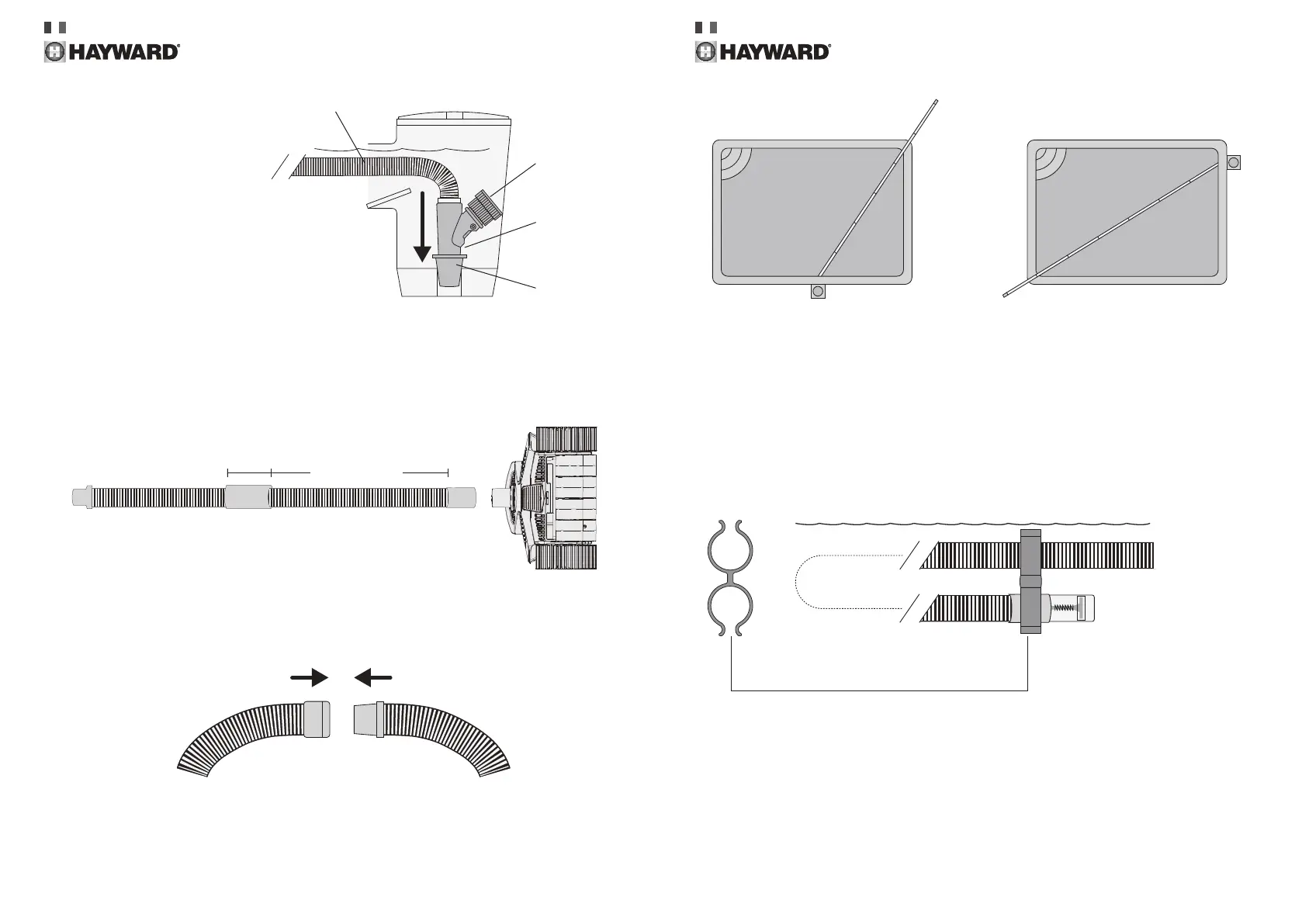

Uso del flussimetro per controllare il flusso d’acqua
1. Immergere l’intera lunghezza del tubo per eliminare tutta l’aria.
2. Inserire il flussimetro nell’estremità del tubo principale.
3. Fissare un’estremità della doppia fascetta stringitubo al tubo principale e l’altra estremità
alla prima sezione del tubo alla sorgente del vuoto. Questo formerà un anello nella piscina
come mostrato di seguito.
Collegamento solo Skimmer:
Se la piscina non ha una porta di aspira-
zione dedicata, installare una sezione di
tubo nello skimmer insieme alla valvola
di regolazione del flusso, come mostrato.
Se necessario, utilizzare l’adattatore
del cono del tubo flessibile per fornire
una tenuta adeguata. NOTA: il tappo del
regolatore non viene utilizzato in questa
installazione.
Connessione dei tubi
1. Collegare il galleggiante al tubo principale (l’unica sezione del tubo che si collegherà alla
pulitrice). Il galleggiante deve essere posizionato a 50-60 cm dal bracciale. Non collegare
la pulitrice in questo momento.
2. Dalla prima sezione di tubo alla fonte di aspirazione, collegare tra loro tante sezioni di
tubo quante sono necessarie per raggiungere il punto più lontano della piscina e quindi
aggiungere il tubo principale. Fare riferimento allo schema sottostante e all’inizio di Pag.
6.
Galleggiante
Non collegare la
pulitrice in questo
momento
Estremità di
aspirazione
TUBO PRINCIPALE
Connessione tubo
Skimmer
Valvola
regolatore
di flusso
Adattatore
cono tubo
flessibile
1a sezione del
tubo connettore
Manopola
regolatore
di flusso
50-60cm
