Utilice únicamente piezas de recambio originales Hayward
®
Utilice únicamente piezas de recambio originales Hayward
®
4746
ES ES

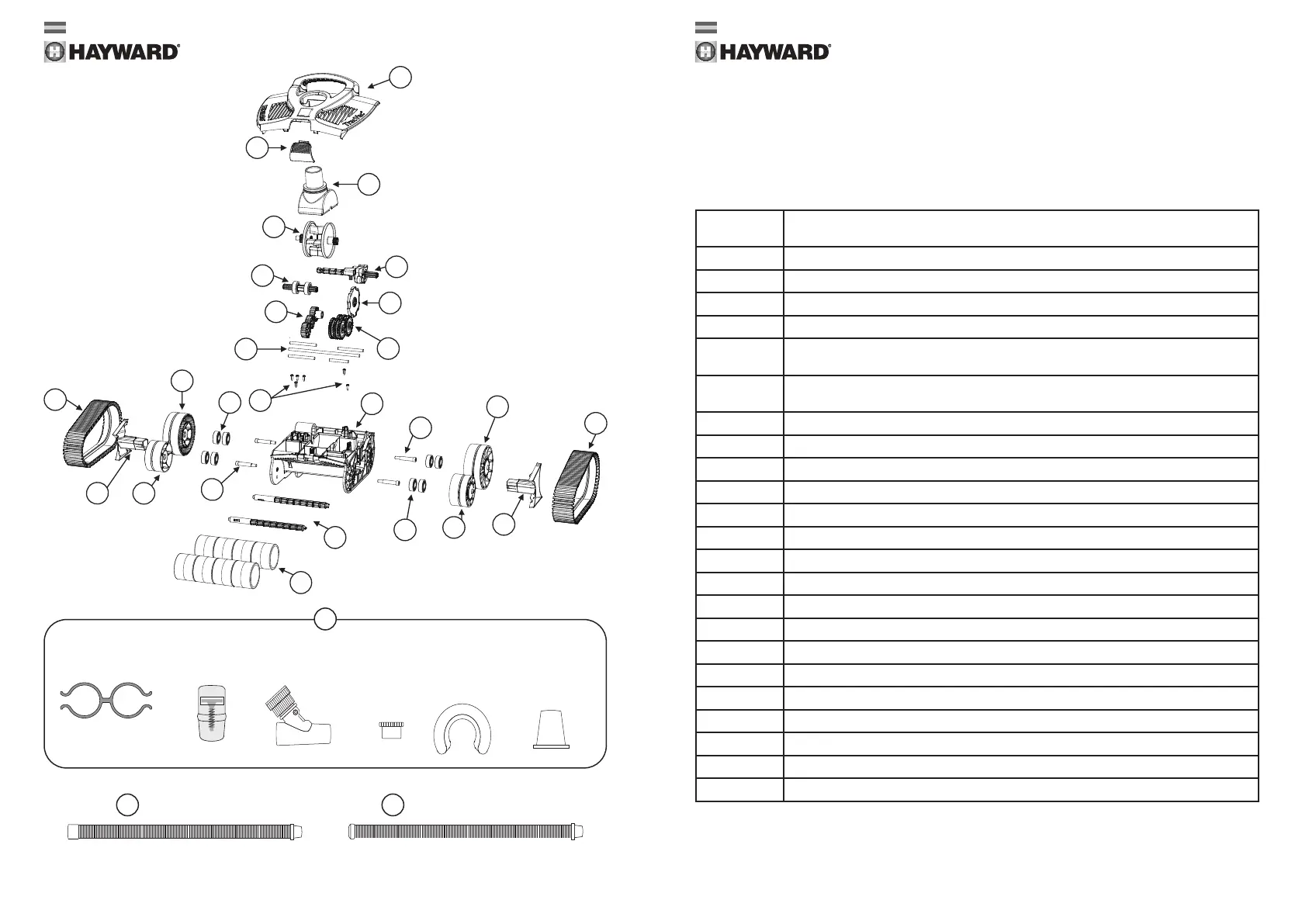

NU-
MERACIÓN
DESCRIPCIÓN
1 Kit de tapa superior (tapa superior con asa y contrapesos)
2 Kit de ajuste giratorio de la tapa de la turbina (tapa de la turbina/ajuste giratorio)
3 Kit de pestillo/cierre
4 Kit de orugas (2 unidades)
5
Kit de ruedas pequeñas delanteras
(2 unidades, incluye rodamientos e inserción tipo seta)
6
Kit de ruedas grandes traseras
(2 unidades, incluye rodamientos e inserción tipo seta)
7 Kit de rodillos (juego de 4 rodillos)
8 Kit de barras de rodillos (2 unidades)
9 Kit de transmisión izquierda (eje de transmisión largo y carcasa de cojinetes)
10 Kit de transmisión derecha (eje de transmisión corto y 2 cojinetes)
11 Kit de leva (leva y 1 engranaje reductor)
12 Kit de engranajes reductores de levas (5 engranajes reductores y eje SS)
13 Kit de turbina (solo la turbina)
14 Kit de engranajes impulsores (3x engranajes impulsores laterales)
15 Kit de rodamientos (juego de 8)
16 Kit de ejes SS (5 unidades)
17 Kit de tornillos SS (6x tornillos para ejes SS internos)
18 Kit de tornillos para ruedas (4x tornillos SS para las ruedas)
19 Kit de chasis (chasis con contrapesos y resorte de cierre instalados)
20 Tapas laterales (2 unidades), izquierda-derecha
21 Kit de accesorios
22 Tubo guía
23 Tubo conector
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Válvula
reguladora
del caudal
Tapón
de ajuste
Flotador
Doble abrazadera
de tubo
Cau-
dalímetro
MAXIMUM FLOW
MINIMUM FLOW
21
Tubos conectoresTubo guía
23 22
Adaptador
cónico
para tubos
