Hayward TracVac - Page 32

Utilize apenas peças de substituição genuínas da Hayward
®
Utilize apenas peças de substituição genuínas da Hayward
®
6362
PT PT

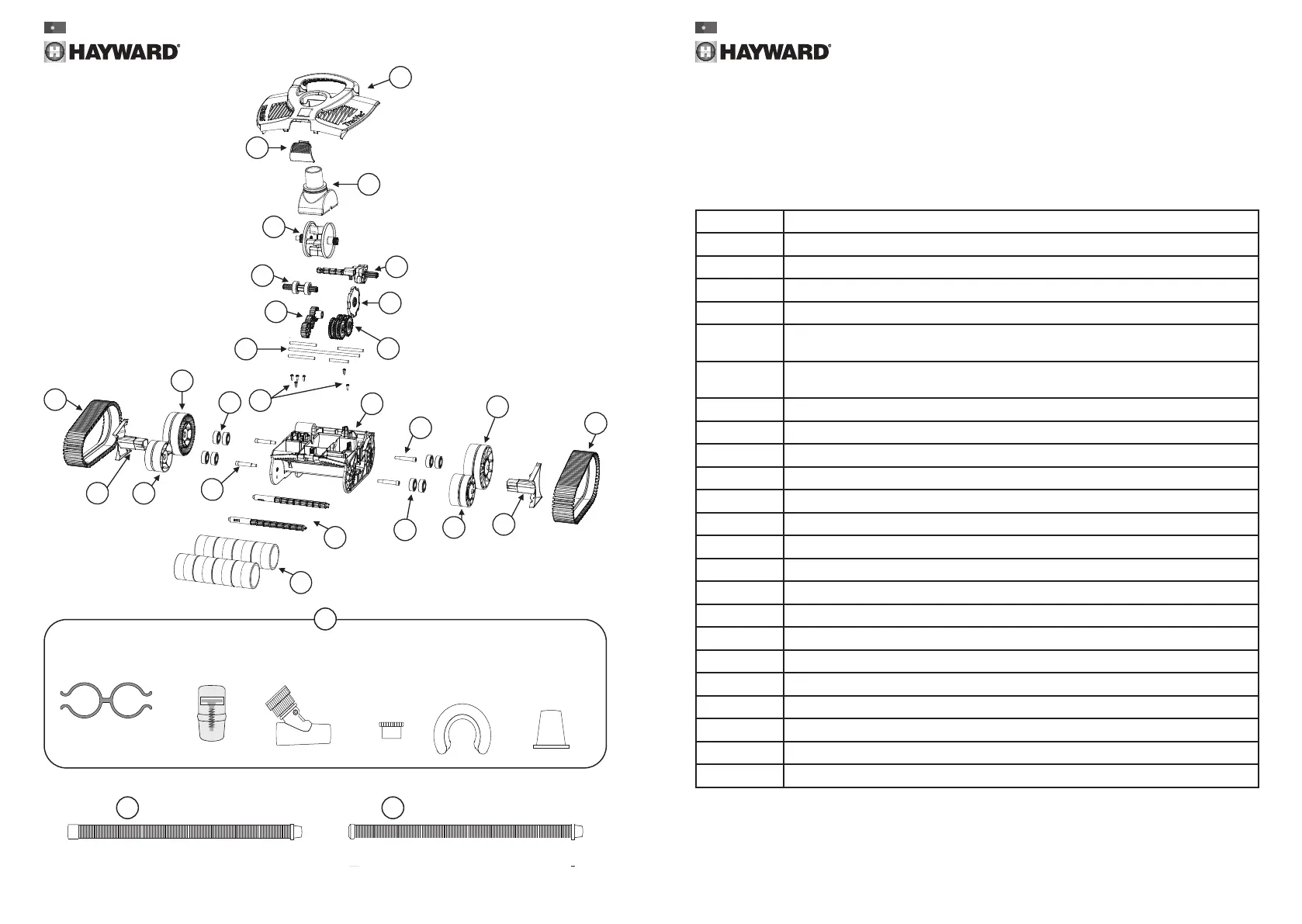

CONTADOR DESCRIÇÃO
1 Kit da tampa superior (Tampa superior incluindo pega e balastros de equilíbrio)
2 Conjunto Rotativo da Tampa da Turbina (Tampa da Turbina/Rótula)
3 Fivela/Kit de Trinco
4 Kit de lagartas (Conjunto de 2 peças)
5
Kit de Rodas Dianteiras Pequenas
(Conjunto de 2 peças, incluindo rolamentos e encaixe em forma de cogumelo)
6
Kit de Rodas Traseiras Grandes
(Conjunto de 2 peças, incluindo rolamentos e encaixe em forma de cogumelo)
7 Kit de Rolos (conjunto de 4 rolos)
8 Kit Barra de Rolos (Conjunto de 2 peças)
9 Kit de Transmissão Esquerda (Veio de transmissão longo e Caixa de Rolamentos)
10 Kit de Transmissão Direita (Veio de transmissão curto e Caixa de Rolamentos)
11 Kit de Cames (Cames e 1 engrenagem de transmissão)
12 Kit de Engrenagens de Redução de Cames (5 engrenagens de transmissão e veio SS)
13 Kit de Turbina (Apenas a Turbina)
14 Kit de Engrenagens de Transmissão (3x engrenagens laterais de transmissão)
15 Kit de Rolamentos (Conjunto de 8 peças)
16 Kit Veio de Transmissão SS (5x)
17 Kit de parafusos SS (6x parafusos internos do Veio de Transmissão SS)
18 Kit de Parafusos para Rodas (4x Parafusos SS para as rodas)
19 Kit de chassis (Chassis com balastros de equilíbrio e mola de trinco instalados)
20 Tampas laterais (2x), Esquerda-Direita
21 Kit de Acessórios
22 Mangueira principal
23 Mangueira de conexão
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Caudal
Regulador
Válvula
Regulador
Tampa
Flutuador
Clipe da Mangueira
Duplo
Caudal
Medidor
MAXIMUM FLOW
MINIMUM FLOW
21
Mangueiras de conexãoMangueira Principal
23 22
Cone da
Mangueira
Adaptador
