Utilizzare solo parti di ricambio originali hayward
®
Utilizzare solo parti di ricambio originali hayward
®
7978
IT IT

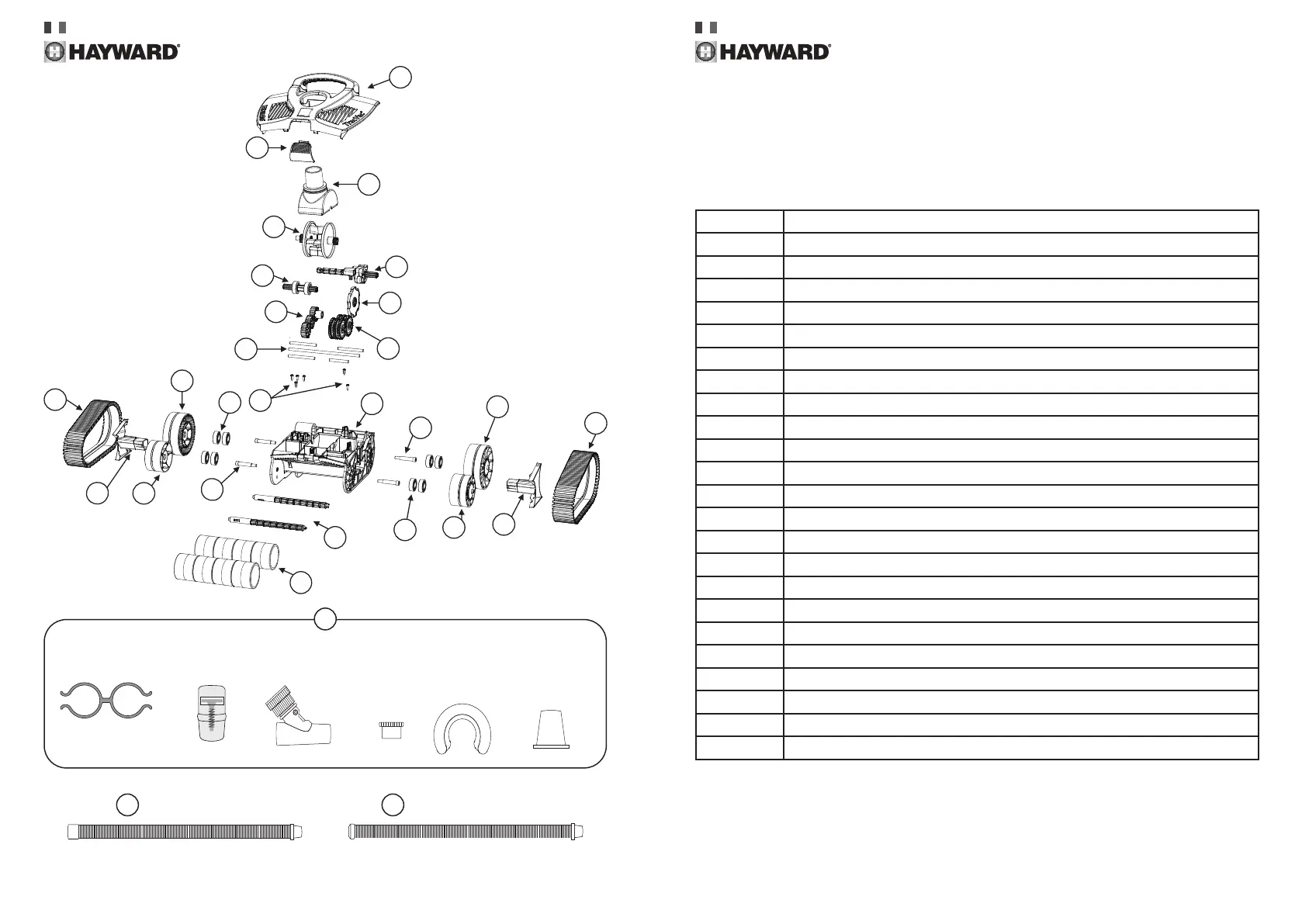

N. DESCRIZIONE
1 Kit coperchio superiore (coperchio superiore comprensivo di maniglia e contrappesi)
2 Kit snodo coperchio turbina (Coperchio turbina/snodo)
3 Kit bbia/chiusura
4 Kit binario (set di 2)
5 Kit ruota anteriore piccola (set di 2, inclusi cuscinetti e inserto a fungo)
6 Kit ruota posteriore grande (set di 2, inclusi cuscinetti e inserto a fungo)
7 Kit rulli (Set di 4 rulli)
8 Kit barra a rulli (set di 2)
9 Kit guida sinistra (albero di trasmissione lungo e alloggiamento del cuscinetto)
10 Kit guida destra (albero motore corto e 2 cuscinetti)
11 Kit camma (camma e 1 riduttore)
12 Kit riduttore a camme (5 riduttori e albero SS)
13 Kit turbina (solo la turbina)
14 Kit ingranaggi trasmissione (3x ingranaggi lato trasmissione)
15 Kit cuscinetti (set di 8)
16 Kit albero SS (5x)
17 Kit viti SS (6 viti interne con albero SS)
18 Kit viti ruota (4x viti SS per le ruote)
19 Kit telaio (telaio con contrappesi e molla di chiusura installati)
20 Coperture laterali (2x), sinistra-destra
21 Kit accessori
22 Tubo guida
23 Tubo connettore
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Valvola
regolatore
flusso
Tappo
regolatore
Galleg-
giante
Doppia fascetta
stringitubo
Flussimetro
MAXIMUM FLOW
MINIMUM FLOW
21
Tubi connettore
Tubo principale
23 22
Adattatore cono
tubo flessibile
