Verwenden Sie ausschließlich Hayward
®
OriginalersatzteileVerwenden Sie ausschließlich Hayward
®
Originalersatzteile 9594
DE DE

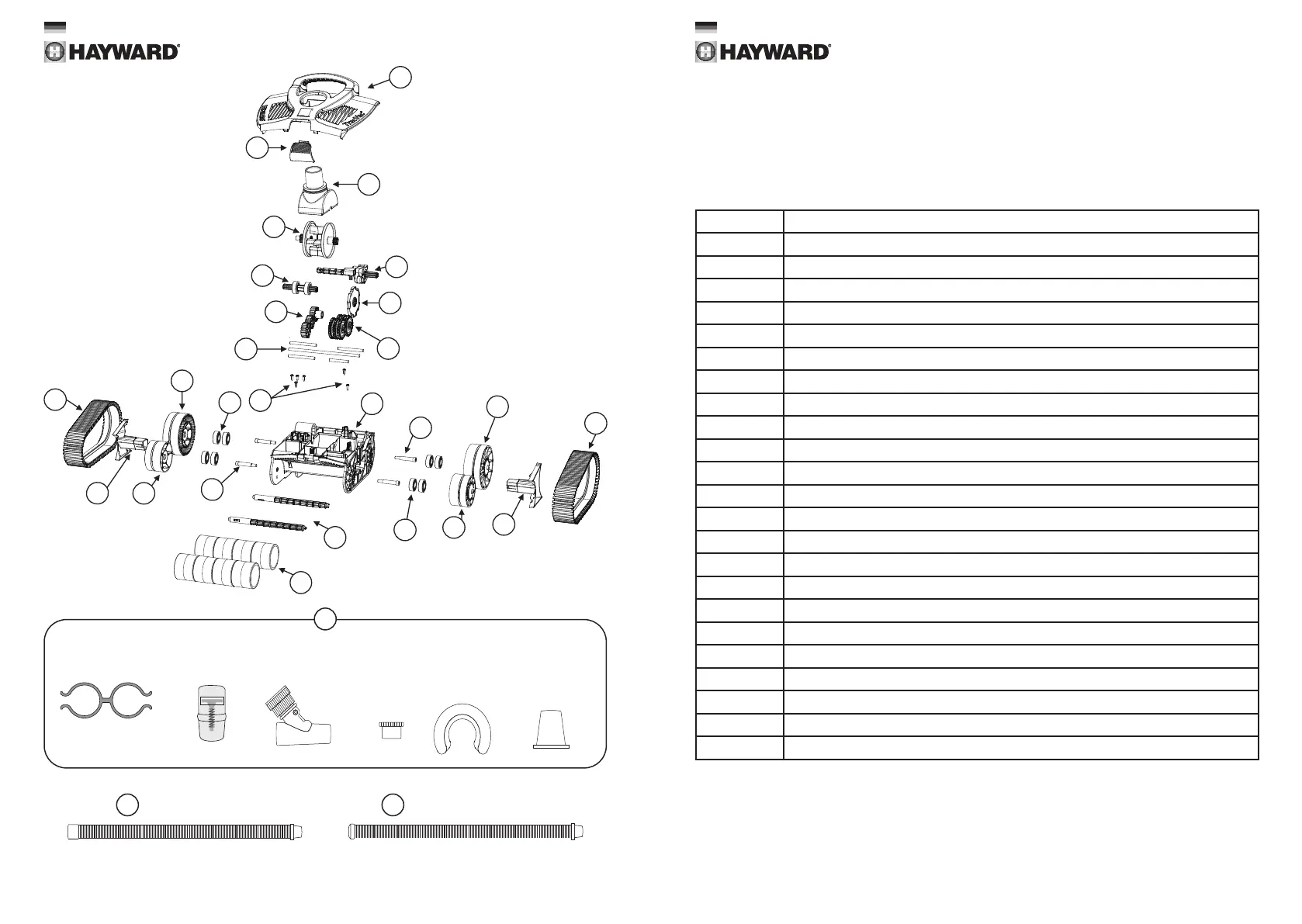

Nummer BESCHREIBUNG
1 Kit Obere Abdeckung (Obere Abdeckung mit Griff und Ausgleichsgewichte)
2 Kit Turbinenabdeckung und Drehvorrichtung
3 Kit Schnalle/Lasche
4 Kit Raupenband (2 Stk.)
5 Kit Kleine Räder (2 Stk., inkl. Lager und Pilzeinlage)
6 Kit Große Räder (2 Stk., inkl. Lager und Pilzeinlage)
7 Rollen-Kit (4 Rollen)
8 Rollenstangen-Kit (2 Stk.)
9 Antriebskit links (lange Antriebswelle und 2 Lagergehäuse)
10 Antriebskit rechts (kurze Antriebswelle und 2 Lager)
11 Nocken-Kit (Nocke und 1 Reduktionsgetriebe)
12 Nocken-Reduktionsgetriebe-Kit (5 Reduktionsgetriebe und Edelstahlwelle)
13 Turbinen-Kit (nur Turbine)
14 Antriebsrad-Kit (3 Stk. antriebsseitiges Getriebe)
15 Lager-Kit (8 Stk.)
16 Edelstahlwellen-Kit (5 Stk.)
17 Edelstahlschrauben-Kit (6 Stk. Edelstahl-Wellenschrauben mit Innengewinde)
18 Radschrauben-Kit (4 Stk. Edelstahlschrauben für die Räder)
19 Gehäusekit (Gehäuse mit eingebauten Ausgleichsgewichten und Laschenfeder)
20 Seitl. Abdeckungen (2x), links-rechts
21 Zubehörkit
22 Führungsschlauch
23 Anschlussschlauch
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Durchfluss
regel
ventil
Regler
kappe
Schwimmer
Doppel-
schlauchschelle
Durchfluss
messer
MAXIMUM FLOW
MINIMUM FLOW
21
AnschlusschläucheFührungsschlauch
23 22
Schlauchkonus
adapter
