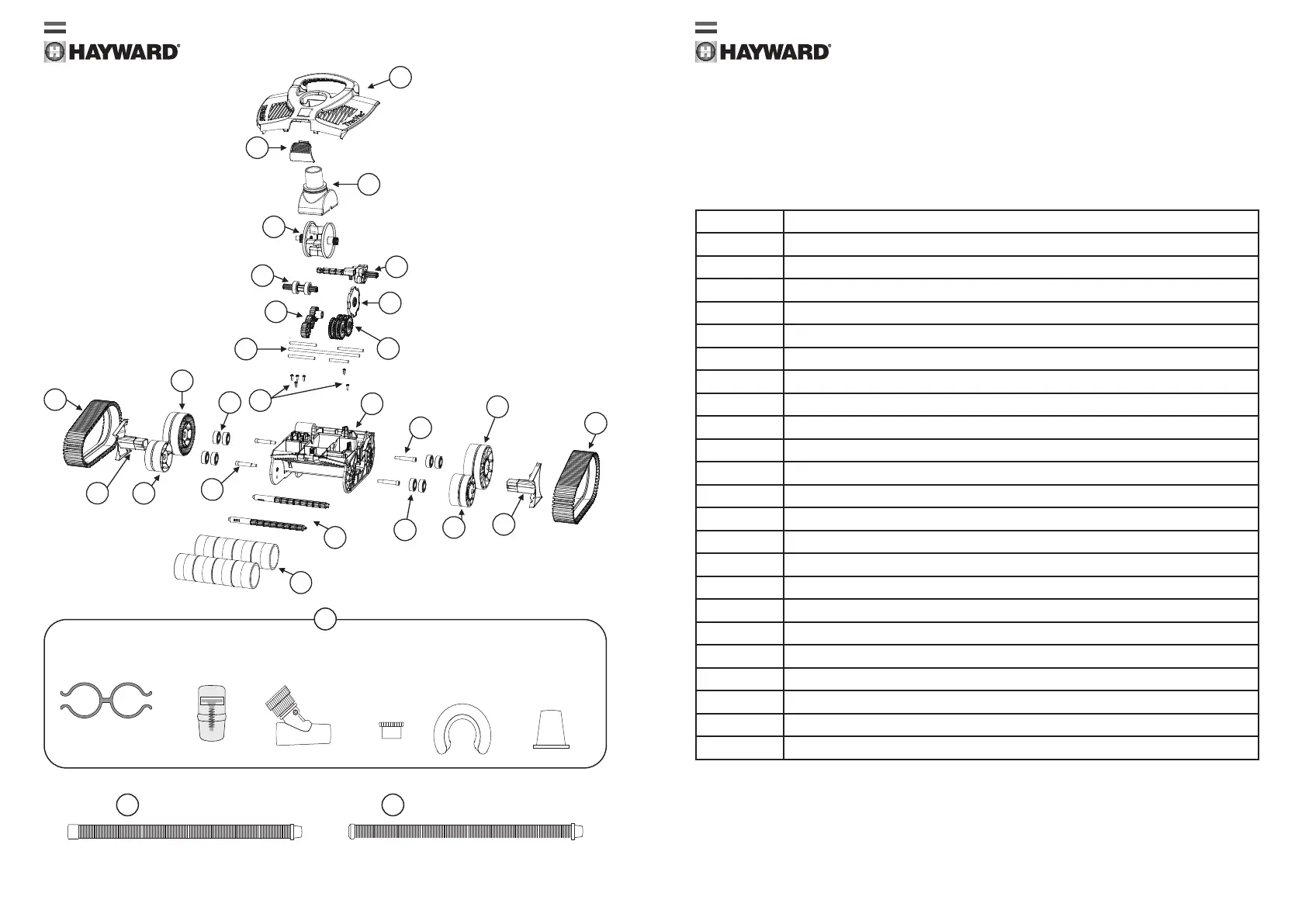

Gebruik alleen originele hayward
®
vervangonderdelenGebruik alleen originele hayward
®
vervangonderdelen 111110
NL NL
TELLEN OMSCHRIJVING
1 Bovendekselset (Bovendeksel inclusief handvat en balansgewichten)
2 Draaiset turbinedeksel (turbinedeksel/wartel)
3 Gesp/vergrendelingsset
4 Rupsbandset (set van 2)
5 Set kleine voorwielen (set van 2, inclusief lagers en paddenstoelinzetstuk)
6 Set grote achterwielen (set van 2, inclusief lagers en paddenstoelinzetstuk)
7 Rollenset (Set van 4 rollen)
8 Rolstangkit (Set van 2)
9 Aandrijfset links (lange aandrijfas & lagerhuis)
10 Aandrijfset rechts (korte aandrijfas & 2 lagers)
11 Nokkenkit (Nok & 1 reductietandwiel)
12 Nokkenreductieset (5 reductietandwielen en SS-as)
13 Turbineset (alleen de turbine)
14 Aandrijftandwielset (3x aandrijftandwielen)
15 Lagerset (set van 8)
16 SS-asset (5x)
17 SS-schroevenset (6x interne SS asschroeven)
18 Wielschroefset (4x SS-schroeven voor de wielen)
19 Chassisset (Chassis met balansgewichten & spanveer geïnstalleerd)
20 Zijafdekkingen (2x), links-rechts
21 Accessoireset
22 Leidingslang
23 Verbindingsslang
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Debiet
Regelaar
Klep
Regel
kap
Vlotter
Dubbele slangklem
Debiet
meter
MAXIMUM FLOW
MINIMUM FLOW
21
VerbindingsslangenLeidingslang
23 22
Slangkegel
Adapter
