Utiliser uniquement des pièces de rechange d’origine Hayward
®
Utiliser uniquement des pièces de rechange d’origine Hayward
®
1514
FR FR

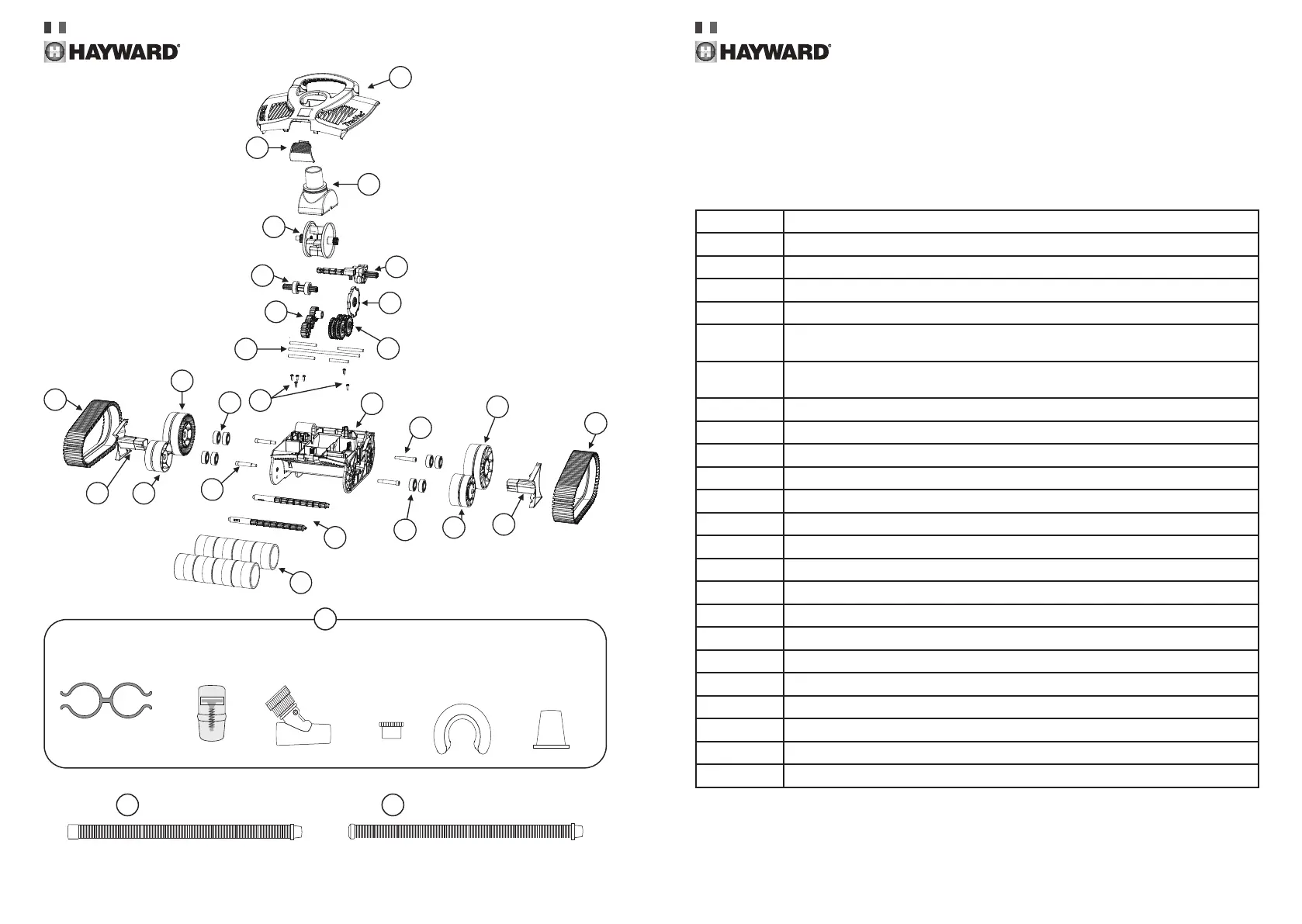

NOMBRE DESCRIPTION
1 Kit du capot supérieur (capot supérieur avec poignée et poids d’équilibrage)
2 Kit de pivotement de capot de la turbine (capot/pivotement de la turbine)
3 Kit boucles/taquets
4 Kit de chenilles (Jeu de 2)
5
Kit de petites roues avant
(Jeu de 2 incluant les roulements et les boulons champignons)
6
Kit de petites roues arrière
(Jeu de 2 incluant les roulements et les boulons champignons)
7 Kit de rouleaux (Jeu de 4 rouleaux)
8 Kit de barre de rouleaux (Jeu de 2)
9 Kit d’entraînement gauche (arbre d’entraînement long & boîtier de roulement)
10 Kit d’entraînement droit (arbre d’entraînement court & 2 roulements)
11 Kit de came (came & 1 réducteur)
12 Kit de réducteur de came (5 réducteurs et arbre en acier inoxydable)
13 Kit de turbine (Juste la turbine)
14 Kit d’engrenages d’entraînement (3x engrenages latéraux d’entraînement)
15 Kit de roulements (Jeu de 8)
16 Kit d'arbre en acier inoxydable (5x)
17 Kit de vis en acier inoxydable (6x vis internes de l’arbre en acier inoxydable)
18 Kit de vis de roue (4 vis en acier inoxydable pour les roues)
19 Kit du châssis (Châssis avec poids d’équilibrage & ressort de verrouillage installé)
20 Couvercles latéraux (2x) Gauche-Droit
21 Kit d’accessoires
22 Tuyau principal
23 Tuyau de raccordement
14
10
13
2
9
1
3
11
12
17
18
6
4
20
5
15
19
18
6
8
7
5
20
4
16
15
Vanne de
régulation
du débit
régulation
du débit
Flotteur
Double collier de
serrage
Couvercle
de
la vanne
MAXIMUM FLOW
MINIMUM FLOW
21
Tuyaux de raccordementTuyau principal
23 22
Adaptateur
conique
du tuyau
