PRÉPARATION DE L'INSTALLATION DE JAUGES
8
u Posez la jauge sur le point de mesure et alignez-la soigneusement. Rabattez alors une
extrémité du ruban adhésif sur la jauge à l'aide de la pincette.
u Tirez de nouveau sur le ruban adhésif de l'autre côté de la jauge de façon à former une
charnière qui permettra de soulever la jauge sans modifier sa position.
La colle superflue peut s'échapper par les côtés de la jauge qui ne sont pas recouverts de
ruban adhésif (Fig. 5.2).

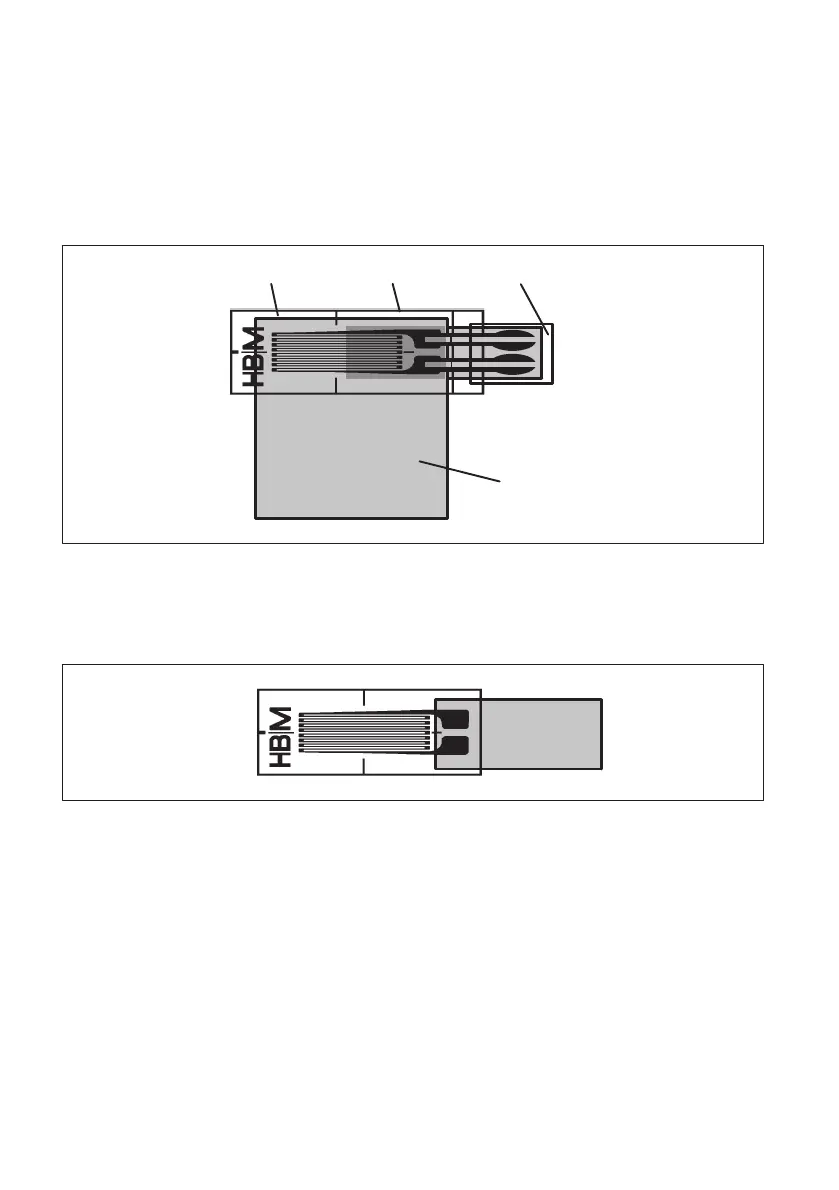

Ruban adhésif pour rabattre la
jauge (ruban résistant aux
températures élevées)
Laisser des bords d'env. 1mm (sans ruban adhésif)
Fig. 5.2 Fixation du ruban adhésif
u Pour les jauges sans pattes de raccordement, réalisez la charnière comme indiqué sur
la Fig. 5.3 (sans cosses relais supplémentaires).
Fig. 5.3 Charnière sur jauge sans pattes de raccordement
L'utilisation d
'un “masque“ permet d’éviter de trop étaler la colle sur l’échantillon.
u Placez un ruban adhésif tout autour de la surface d'installation en observant un écart
de 5 à 10mm (voir Fig. 5.4).
