HBK RTN/M2 - Abmessungen

15
RTN/M2

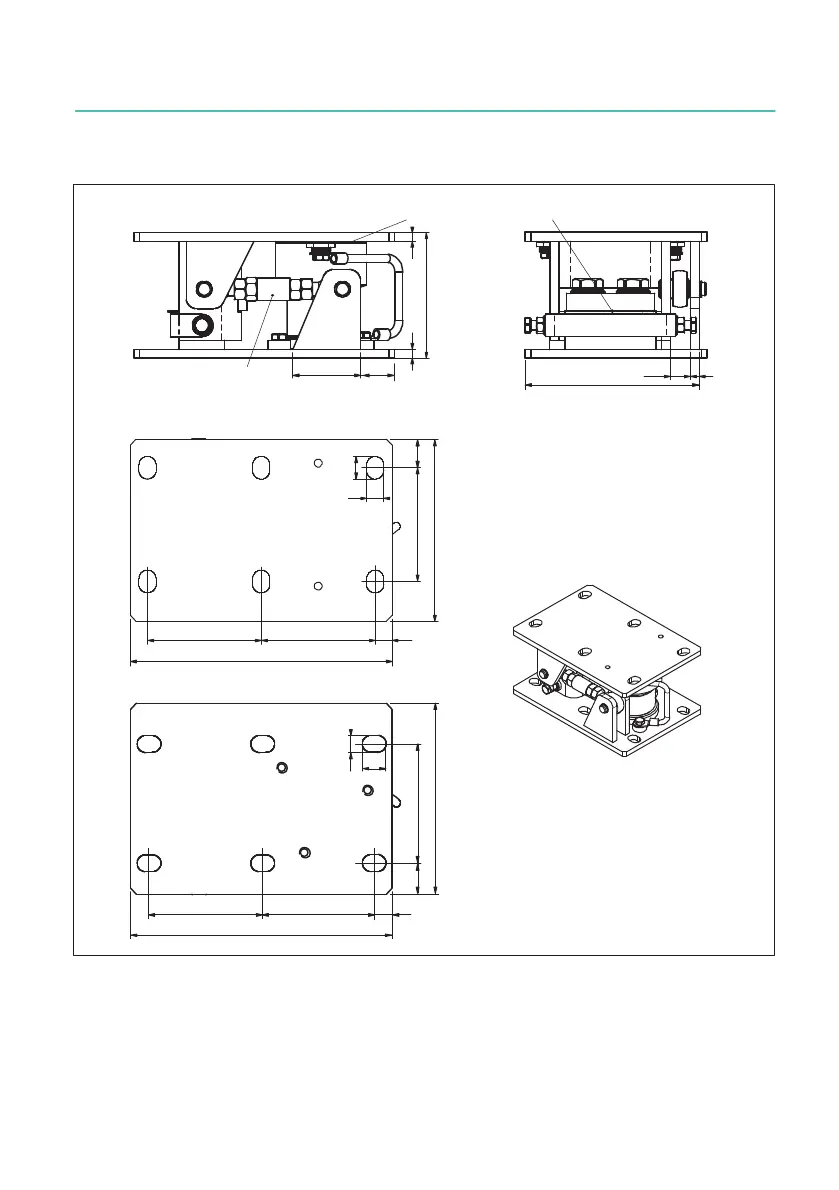

ABMESSUNGEN
6 ABMESSUNGEN
RTN/M2LA - Ausführung mit Gummi‐Metall‐Lager
60
8
111
8
30
8
153
17
nur bei Ausführung
mit Lenker
max. 5 Ausgleichsbleche
(110 - 115 durch
Ausgleichsbleche)
230
100
100100
160
25
15
Ansicht von oben
20
15
Ansicht von unten
230
100
100100
160
25
15
15
20
Nennlast 1 t ... 4,7 t
Perspektivische Ansicht
Abmessungen in mm
