Lieferumfang
Komplett montiertes Wägemodul mit Lenker ohne RTN‐Wägezelle. Zusätzliche Informa
tionen für die entsprechende Wägezelle finden Sie in unserem Datenblatt für RTN‐Wäge
zellen.
VORSICHT
Anstelle der Wägezelle ist ein Dummy eingebaut. Dieser ist entsprechend der oben genann
ten technischen Daten ausgelegt. Bitte beachten Sie, dass der Behälter im montierten
Zustand mindestens 10 mm angehoben werden muss, um den Dummy durch eine RTN‐
Wägezelle zu ersetzen.

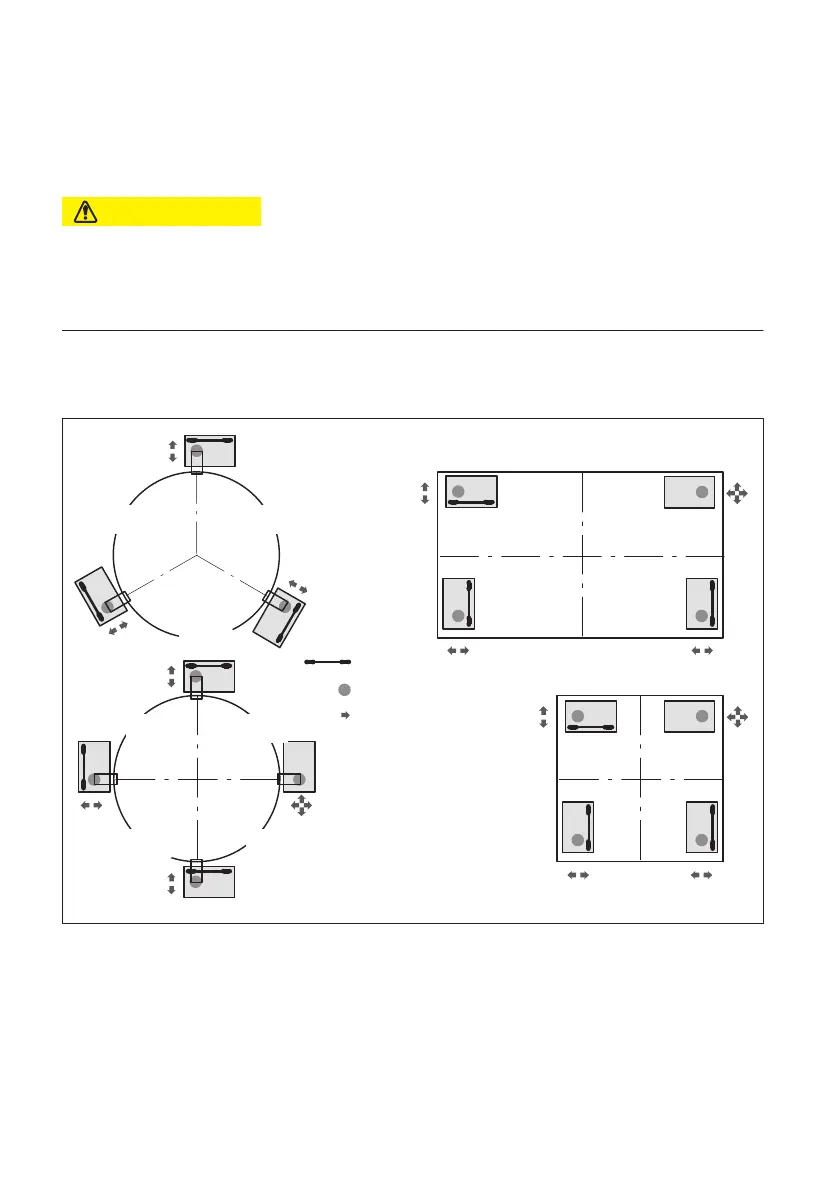

Montagebeispiele für Wägemodule mit Lenker
Lenker
Lasteinleitung
Freiheitsgrad
120° 120°
120°
90°90°
90° 90°
Achtung:
Die dargestellten Lager
ordnungen berücksichtigen
nur wägetechnische
Gesichtspunkte.
Die Trag‐ und Stand
sicherheit muss in jedem
Fall vom Betreiber geprüft
und sichergestellt werden.
