RTN/M2
CARACTÉRISTIQUES TECHNIQUES
24
VersionMatériauCapacité maxiN
o
de commande
1-RTN/M2LB33T
33 t acier étamé
AVEC tirant
1-RTN/M2B33T SANS tirant
Etendue de la fourniture
Module de pesage entièrement prémonté avec tirant transversal sans peson RTN. La
notice technique des pesons RTN contient des informations complémentaires pour le
peson approprié.
ATTENTION
Un faux peson est monté au lieu du peson. Le faux peson conforme aux caractéristiques
techniques ci‐dessus. Veuillez prêter attention au fait que le réservoir monté doit être
soulevé de 10 mm au moins pour remplacer le faux peson par un peson RTN.

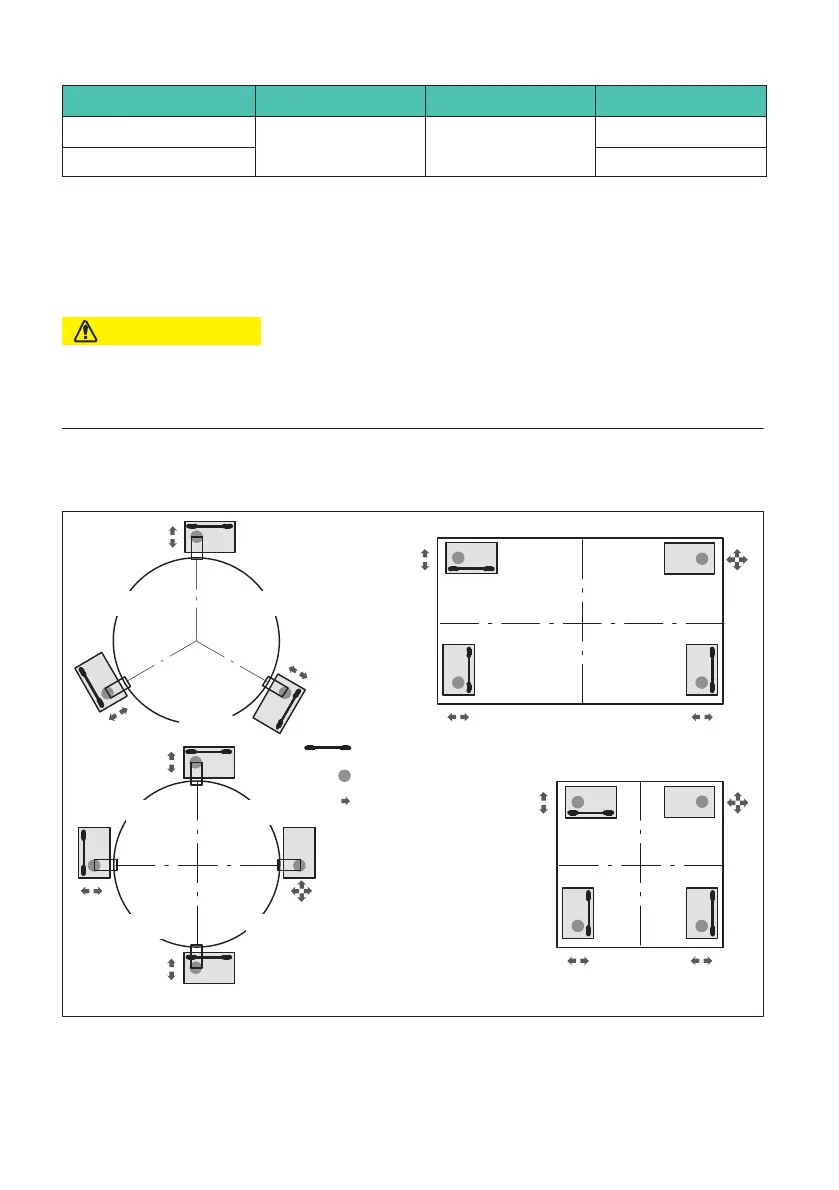

Exemples de montage de modules de pesage avec tirant transversal
tirant transversal
application de charge
degré de liberté
120° 120°
120°
90°90°
90° 90°
Attention:
Les dispositions des pali
ers représentées ne con
sidèrent que les aspects
de pesage. La sécurité de
support et la stabilité stati
que doivent en tout cas
être vérifiées et assurées
par l'opérateur.
