HBK RTN/M2 - Page 84

RTN/M2
PREPARACIÓN DEL MONTAJE
10
máx. 5 placas para
nivelar alturas
máx. 5 placas para nivelar alturas
Placa módulo superior
Arandela de centrado
(solo hasta carga
nominal 4,7 t)
Topes laterales
Travesaño
(seguridad de
levantamiento)
Separación:
1 mm
Placa base
(solo hasta carga
nominal 4,7 t)
Cojinete
Postiza

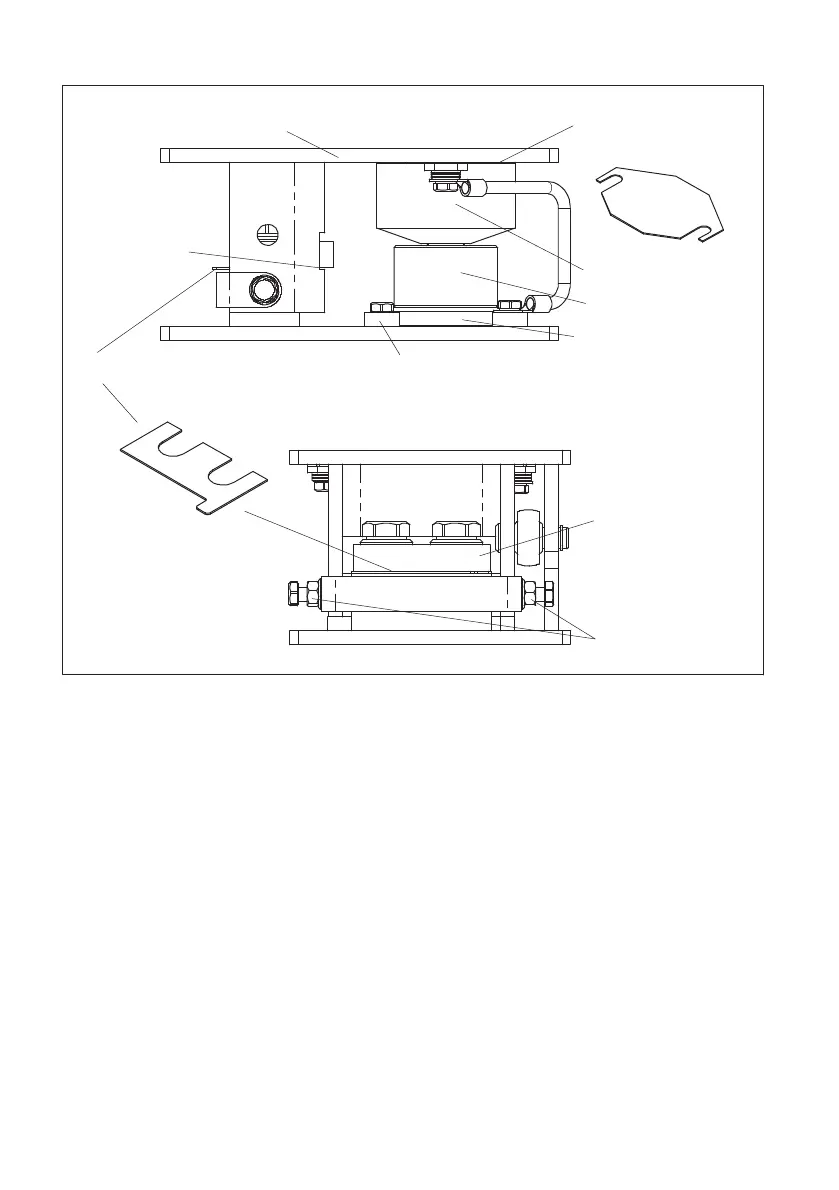

Fig. 4.1 Montaje de las placas niveladoras en la versión de 4,7 t
