10 DIMENSIONS

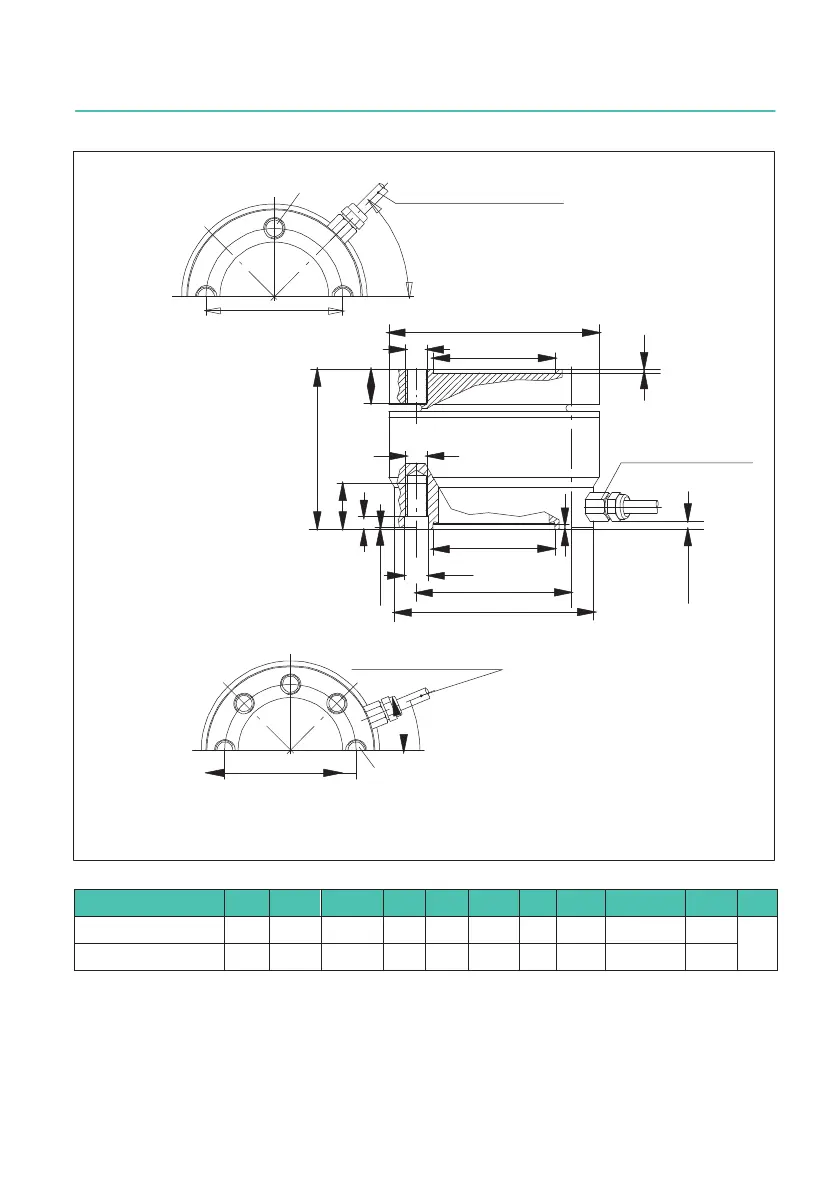

U3: 50 kN/100 kN
U3: 0,5 - 20 kN
4 x 90°
8 x 45° *
* Uniquement pour 20, 50 et 100 kN
** Profondeur de centrage utilisable pour Z = 0,6mm à 1mm
45°
22,5°
longueur de câble 3 m
∅K
∅K
∅A
∅C
M
∅C
∅K
∅B
mini‐raccord à vis
M8x1; méplat 11
∅H
G
D
F
E
0,5* env. 3,5
1,5
M
Z**
longueur de câble 3 m
Force nominale jA jB jC
H8
D E F G jH jK
"
0,1
M Z
U3/0,5-10 kN 54 50 34 8,5 5 13 47 5,5 42 M5
3
U3/20 kN
95 90,5 55 14 5,5 20,5 72 11 70
M10
