5.1 Branchement électrique en parallèle de plusieurs
pesons
Le branchement électrique en parallèle de plusieurs pesons s'effectue en
reliant entre eux les extrémités des câbles de même couleur. HBM recom
mande à cet égard d'utiliser un bornier de raccordement (réf. VKD2R-8, par
exemple).
UB
GND
RB (RX+)
RA (RX-)
TB (TX+)
TA (TX-)
blanc rouge gris vert noir bleu
GND UB RB (RX+) RA (RX-) TB (TX+) TA (TX-) GND UB RB (RX+) RA (RX-) TB (TX+) TA (TX-)
Convertisseur
(SC232/422B)
PC
C16i ... C16i ...
RS-232
Bus RS-485 à liaison tétrapolaire
blanc rouge gris vert noir bleu

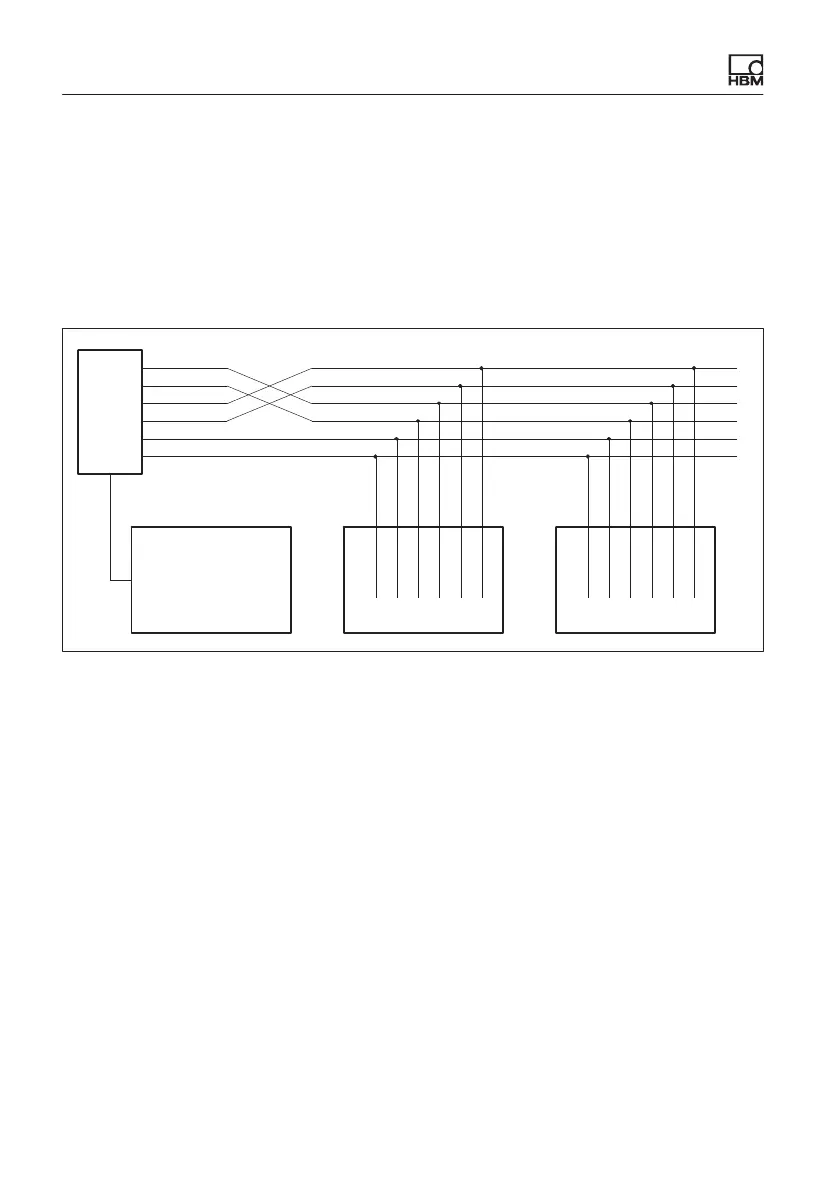

Fig. 5.1 Affectation des câbles
5.2 L'alimentation
Le peson dispose d'une sortie numérique, par interface RS-422 (4 fils). L'ali
mentation en tension de cette sortie est à faire par une source de tension DC.
Choix de blocs d'alimentation pour les pesons C16i...
Procédure de sélection d'un bloc d'alimentation approprié (à enficher) pour ali
menter en tension le convertisseur d'interface et le peson C16i... raccordé :
1. Déterminer sur site la longueur de câble nécessaire entre le bloc d'alimen
tation et le bornier.
2. D'après le tableau ci-dessous, déterminer la consommation en courant, en
fonction du nombre de pesons en place.
