Branchements électriques
C16i A05516_01_Y00_01 HBM: public 21
Indicateur numérique
Boîtier de raccordement VKD2R-8
30 mA (terminaison de bus)
Longueur de câble maxi. 500 m
RS485
C16i4 - 1 C16i4 - 2 C16i4 - 3 C16i4 - n
Longueur de
câble du peson
(40m maxi.)
…
Bloc d'alimentation
secteur ext.
Tension nominale U
b

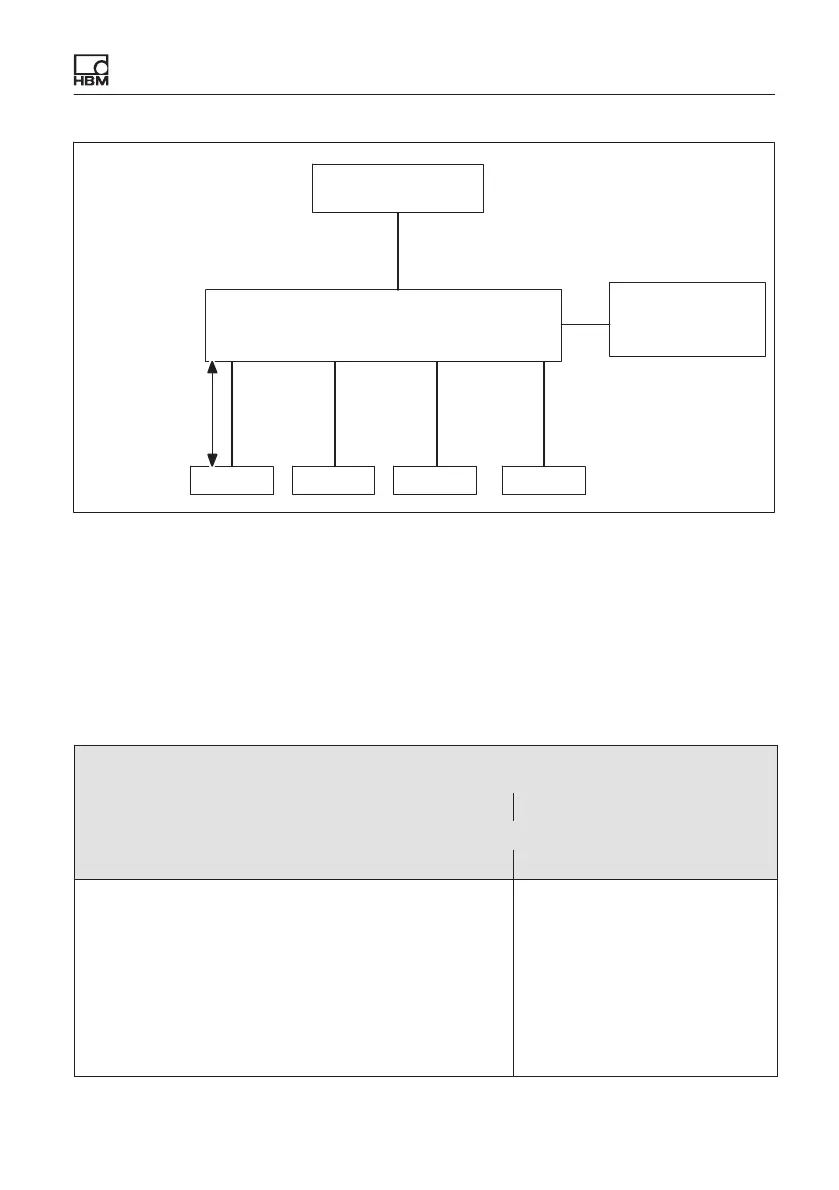

Fig. 5.3 Graphique de raccordement lorsque les pesons C16i4 sont alimentés via un
bloc d'alimentation secteur externe. Ceci s'applique également au
fonctionnement mixte des pesons C16i4 et C16i3 dans un même instrument
de pesage.
Pour C16i3 (3e génération et précédentes)
Tableau d'alimentation (si un convertisseur d'interface HBM SC232/422B est
utilisé, consommant lui-même environ 70 mA) :
Nombre
de
pesons
Courant
total con
sommé
1)
Longueur de câble maxi entre
bloc d'alimentation et bornier
Tension nominale 12 VDC Tension nominale 15 VDC
Section de brin
0.14 mm
2
0.25 mm
2
0,5 mm
2
0,14 mm
2
0,25 mm
2
0,5 mm
2
1 120 mA 352 m 500 m 500 m 500 m 500 m 500 m
2 170 mA 176 m 314 m 500 m 296 m 500 m 500 m
3 220 mA 117 m 210 m 419 m 197 m 352 m 500 m
4 270 mA 88 m 157 m 314 m 148 m 264 m 500 m
6 370 mA 59 m 105 m 210 m 100 m 176 m 352 m
8 470 mA 44 m 79 m 157 m 74 m 132 m 264 m
10 570 mA 35 m 63 m 126 m 59 m 106 m 211 m
