HBM P2VA1 - Anschließen

1
2
3
1
2
3
5
P2VA1/DA2510
HBMA2130-2.1 de/en

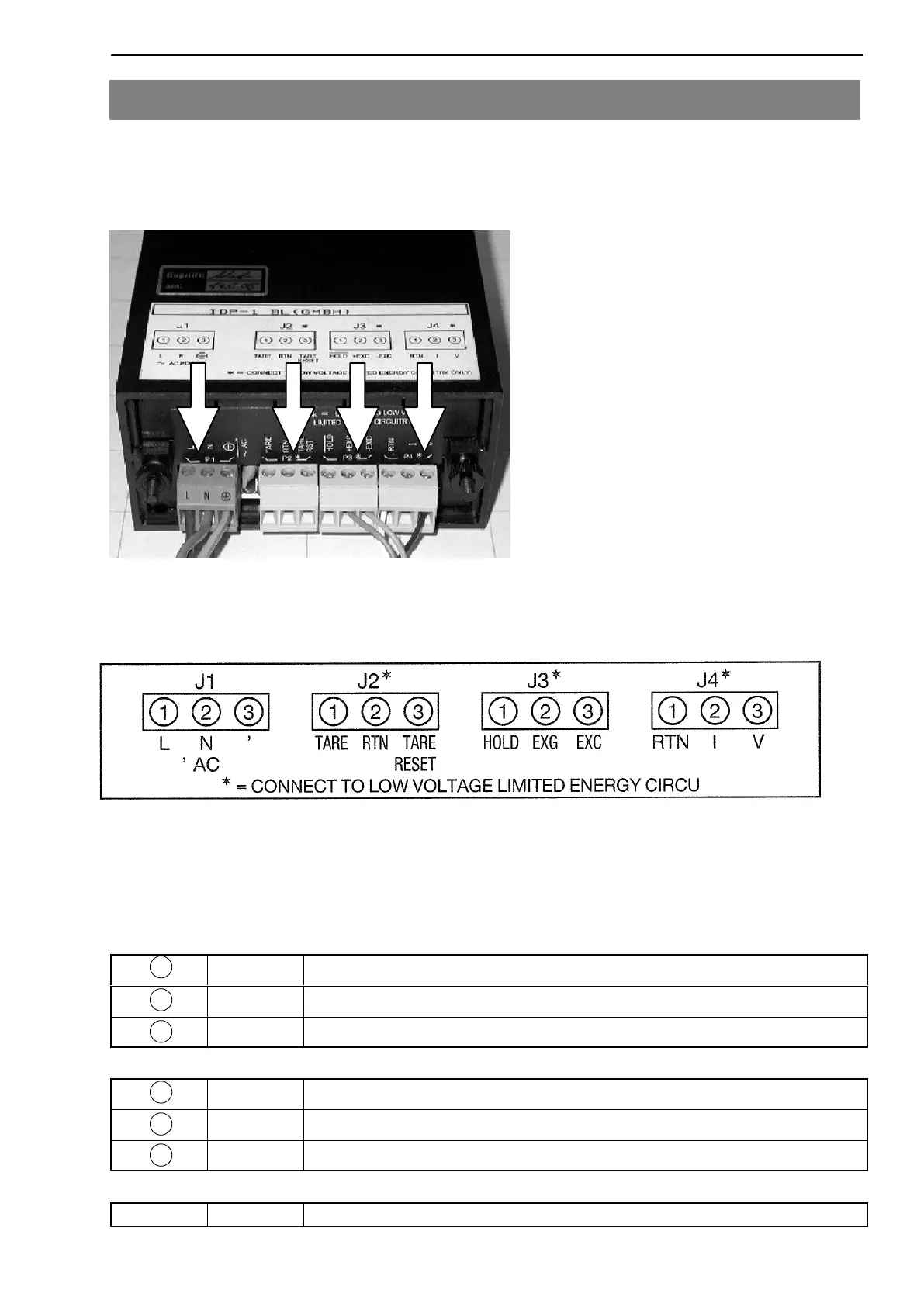

2 Anschließen
Der Druckaufnehmer wird mit dem mitgelieferten Anschlusskabel an die
Klemmen auf der Rückseite des DA2510 angeschlossen.
Zuordnung der Steckklemmenbezeichnung (Aufkleber Gerätedeckel) zu den
Klemmen auf der Rückseite:
AC
Anschluss P2VA1 mit Ausgang 0,5 ... 10 V
J3- -
J3- braun Versorgungsspannung +24V
J3- blau Versorgungsspannung 0 V
J4- weiss Ausgang 0 V
J4- -
J4- schwarz Ausgang 0,5 ... 10 V
- grau TEDS wird nicht verwendet
