Heath Zenith 5846 - Montaje Final

10 Para ver más información y vídeos sobre operación y resolución de problemas,
visite www.hzsupport.com
208814-01
ADVERTENCIA: Desconecte la energía en el fusible
o cortacircuitos. Coloque cinta encima del interruptor de
cortacircuitos y verique que la energía está apagada en
la luminaria.

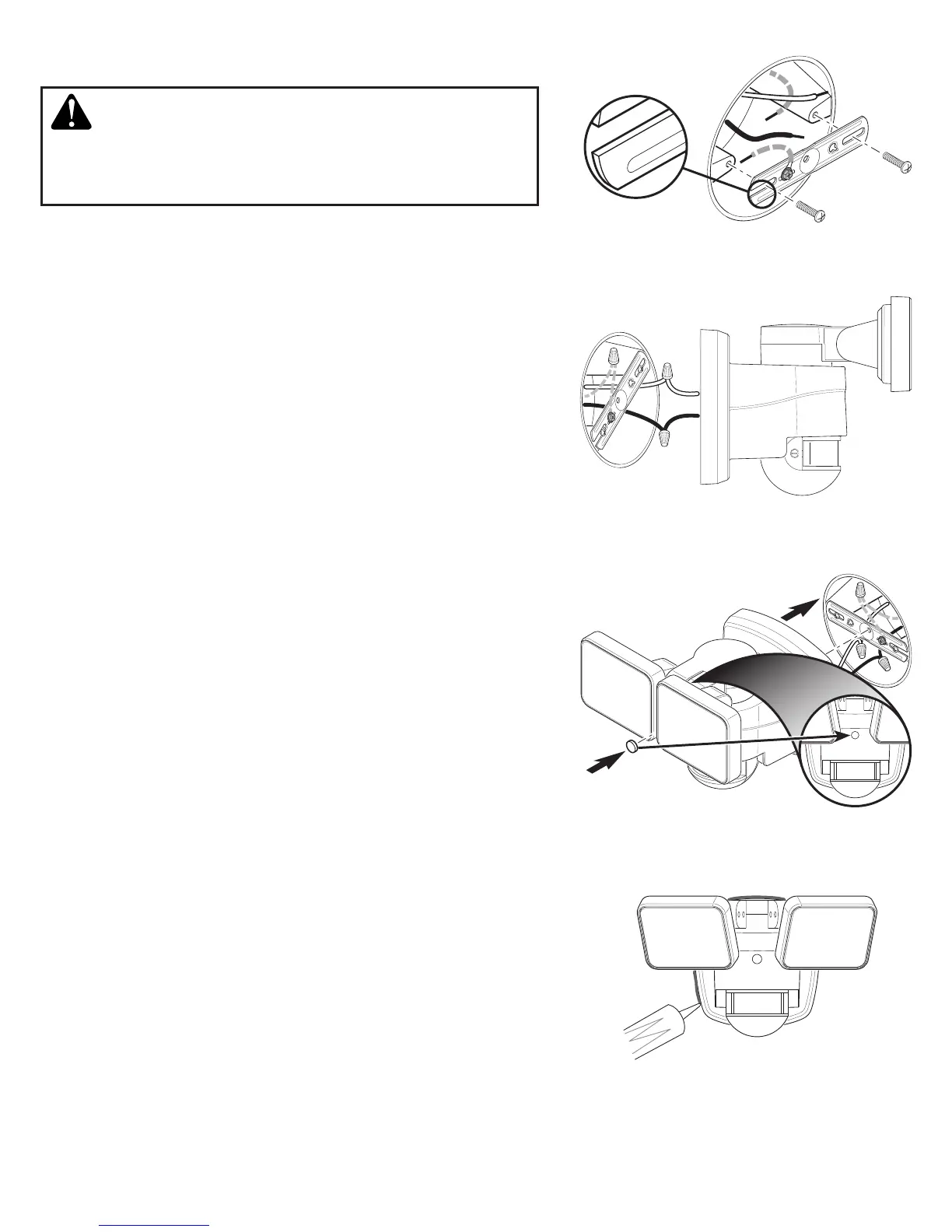

CABLEADO
1. Quite el aparato de luz existente.
2. Instale el soporte de montaje con la palabra estampada “FRONT”
de espaldas a la caja de conexiones (vea la Figura 1). Use los
tornillos del soporte de montaje que mejor se adapten a la caja
de conexiones.
3. Sujete el cable de conexión a tierra de la caja de uniones al cable
de conexión a tierra conectado al soporte de montaje usando uno
de los conectores de cable (vea la Figura 2).
4. Conecte los cables de la caja de empalme con los cables del aparato
de luz, como se muestra. Tuérazalos juntos y asegúrelos con un
conector de cables (vea la Figura 2).
• Blanco con blanco
• Negro con negro
MONTAJE FINAL
1. Asegúrese de que todas las conexiones de los cables estén bien
conectadas.
2. Alinee el tornillo de montaje de la parte posterior del aparato
con el agujero central del soporte de montaje. Nota: El tornillo
de montaje está diseñado para permanecer en la lámpara.
3. Apriete bien el tornillo de montaje teniendo cuidado de no
apretarlo demasiado (vea la Figura 3).
IMPORTANTE:
• Si lo monta en la pared, asegúrese de que el aparato esté
montado con el detector debajo de las cabezas de la lámpara.
• Si lo monta en un alero, monte el aparato con detector de
espaldas a la pared de la casa.
4. Empuje con fuerza el tapón de caucho en el oricio del perno de
montaje de la lámpara (vea la Figura 3).
5. Calafatee alrededor de la placa de montaje y de la supercie de
montaje con un sellador de silicona (vea la Figura 4).
Figura 1
Figura 2
Figura 3
Figura 4
FRONT
FRONT
FRON T
FRONT
