18 Visitez www.hzsupport.com pour des renseignements
et des vidéos sur l'utilisation et le dépannage
208814-01
MISE EN GARDE : Coupez l’alimentation au disjoncteur ou
au fusible. Mettez le ruban gommé sur l’interrupteur du dis-
joncteur et vériez que l'alimentation est coupée au montage.

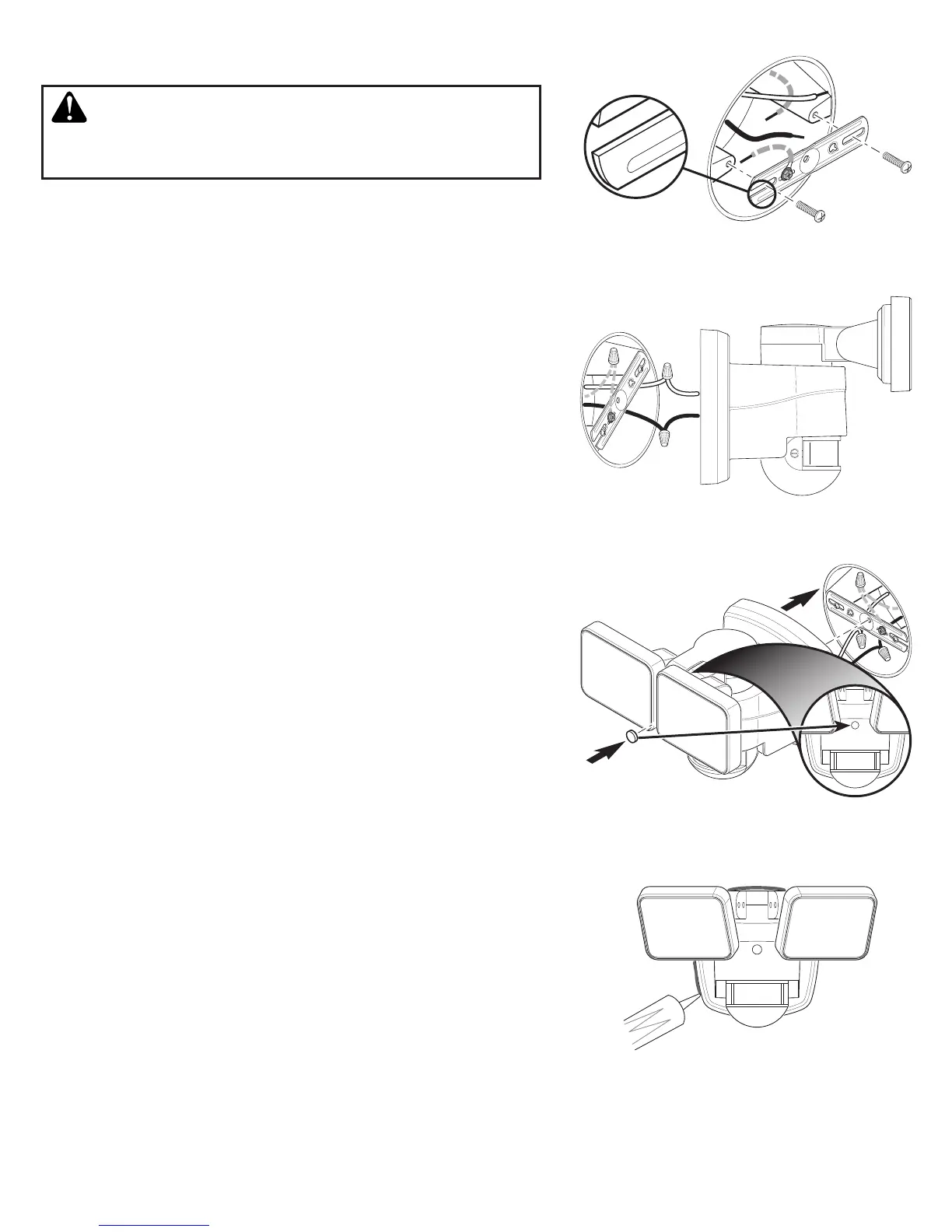

CÂBLAGE
1. Enlever l’appareil d’éclairage existant.
2. Installez le support de montage de sorte que le mot «FRONT»
soit à l’opposé de la boîte de jonction (voir la Figure 1). Utilisez
les vis du support de montage qui conviennent le mieux à la boîte
de jonction.
3. Raccordez le l de mise à la terre de la boîte de jonction au l
de mise à la terre du support de montage au moyen de l'un des
capuchons de connexion (voir la Figure 2).
4.
Torsader les ls de la boîte de jonction avec ceux de la commande
d’éclairage. Les xer ensemble à l’aide de serre-ls (voir la Figure 2).
• Blanc avec blanc
• Noir avec noir
ASSEMBLAGE FINAL
1. Assurez-vous que tous les ls sont solidement branchés.
2. Alignez le boulon de montage à l’arrière du luminaire avec le
trou central du support de montage. Remarque : Le boulon de
montage est conçu pour demeurer dans le luminaire.
3. Serrez solidement le boulon de montage, en évitant toutefois de
trop le serrer (voir la Figure 3).
IMPORTANT:
• Pour une installation au mur, assurez-vous que le capteur est
situé sous les projecteurs.
•
Pour une installation sous l
’
avant-toit, assurez-vous que le capteur
est situé à l
’
opposé du mur du bâtiment.
4. Enfoncez fermement le bouchon de caoutchouc dans le trou du
boulon de montage du luminaire (voir la Figure 3).
5. Appliquez un scellant d’étanchéité entre la plaque de montage et
la surface de montage (voir la Figure 4).
Figure 1
Figure 2
Figure 3
Figure 4
FRONT
