5
ND 1202T TOOL-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
5. Montage
Die folgenden Artikel sind im Lieferumfang des jeweiligen Gerätes enthalten:
• Netzkabel
• Montagefuß oder Montage-Adapter
• Installationsanleitung für ND 1202T TOOL-CHEK
Für das Gerät sind folgende Zubehörteile erhältlich:
• Fußschalter, ID 681041-01
• Bedienfeld, ID 681043-01
• Montagefuß, ID 382892-02
• Montage-Adapter, ID 682419-01
Weitere Informationen: Siehe „Accessories and connector pin assignments“ auf Seite
116 Weitere Informationen finden Sie jeweils in der Anleitung für das entsprechende
Zubehör.
Bei der Montage auf leichte Zugänglichkeit des Netzschalters und Netzkabels
achten.
Die ND 1202T TOOL-CHEK kann mit dem Montagefuß als Tischgerät verwendet werden.
Das Gerät kann zur Einstellung des optimalen Lesewinkels um bis zu 20° nach vorne
oder hinten gekippt werden. Die ND 1202T TOOL-CHEK wird mit einer Passschraube (5),
einer Kopfschraube (1) und Unterlegscheiben (2, 3 und 4) in den Schwenkschlitzen des
Montagefußes befestigt.
Befestigung des Montagefußes:
Gerät an den Montagefuß anbauen wie rechts abgebildet
Kopfschraube und Passschrauben leicht anziehen
Gewünschte Schwenkposition einstellen
Kopfschraube und Passschrauben festziehen
Platzierung auf der Arbeitsfläche und Montage
Gerät auf eine flache, stabile Fläche stellen oder mit den vier M5-Schrauben und dem
unter „Dimensions“ auf Seite 115 dargestellten Lochmuster von unten auf einer stabilen
Fläche festschrauben.

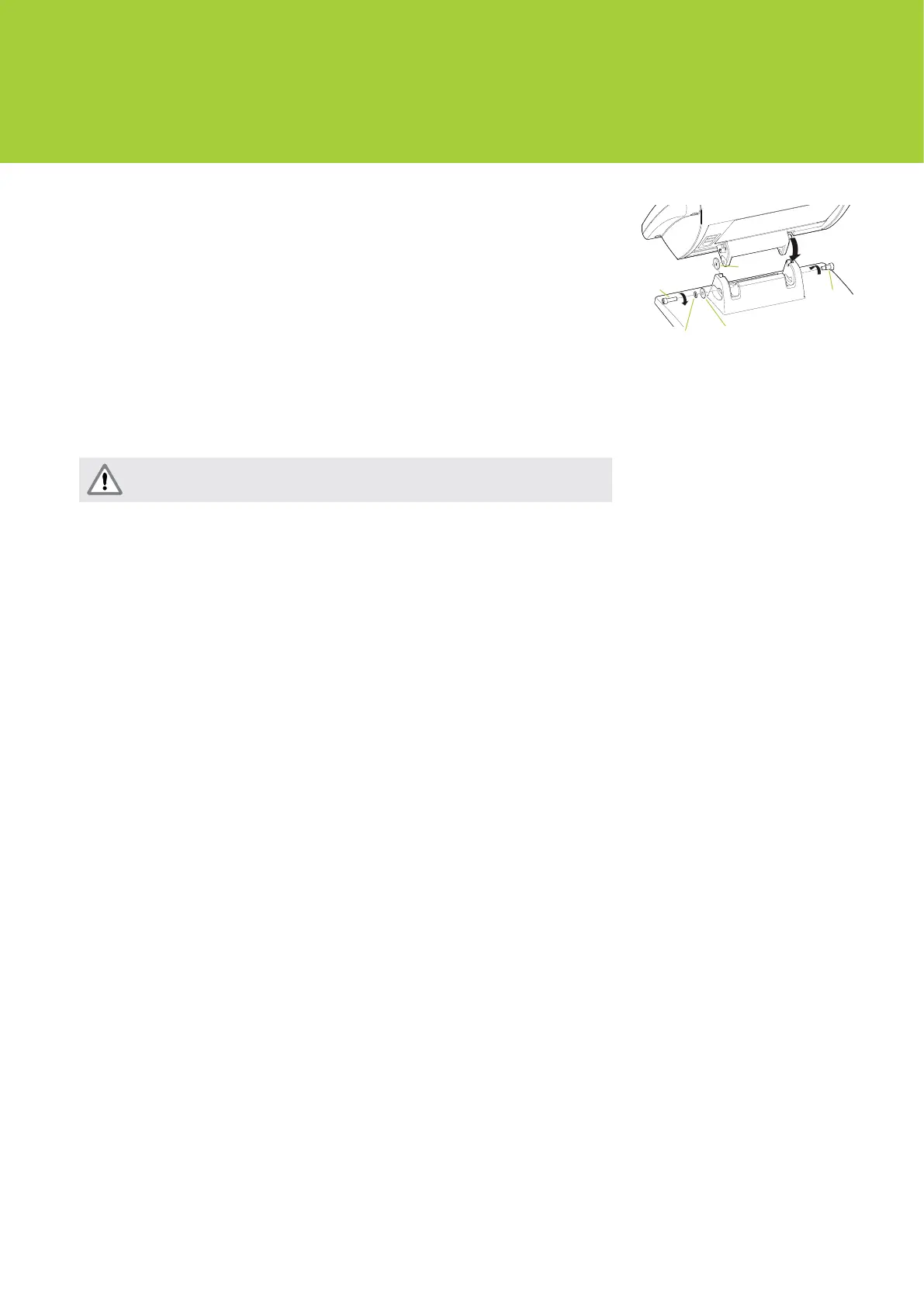

Zusammenbau des Montagefußes
1
5
4
3
2
