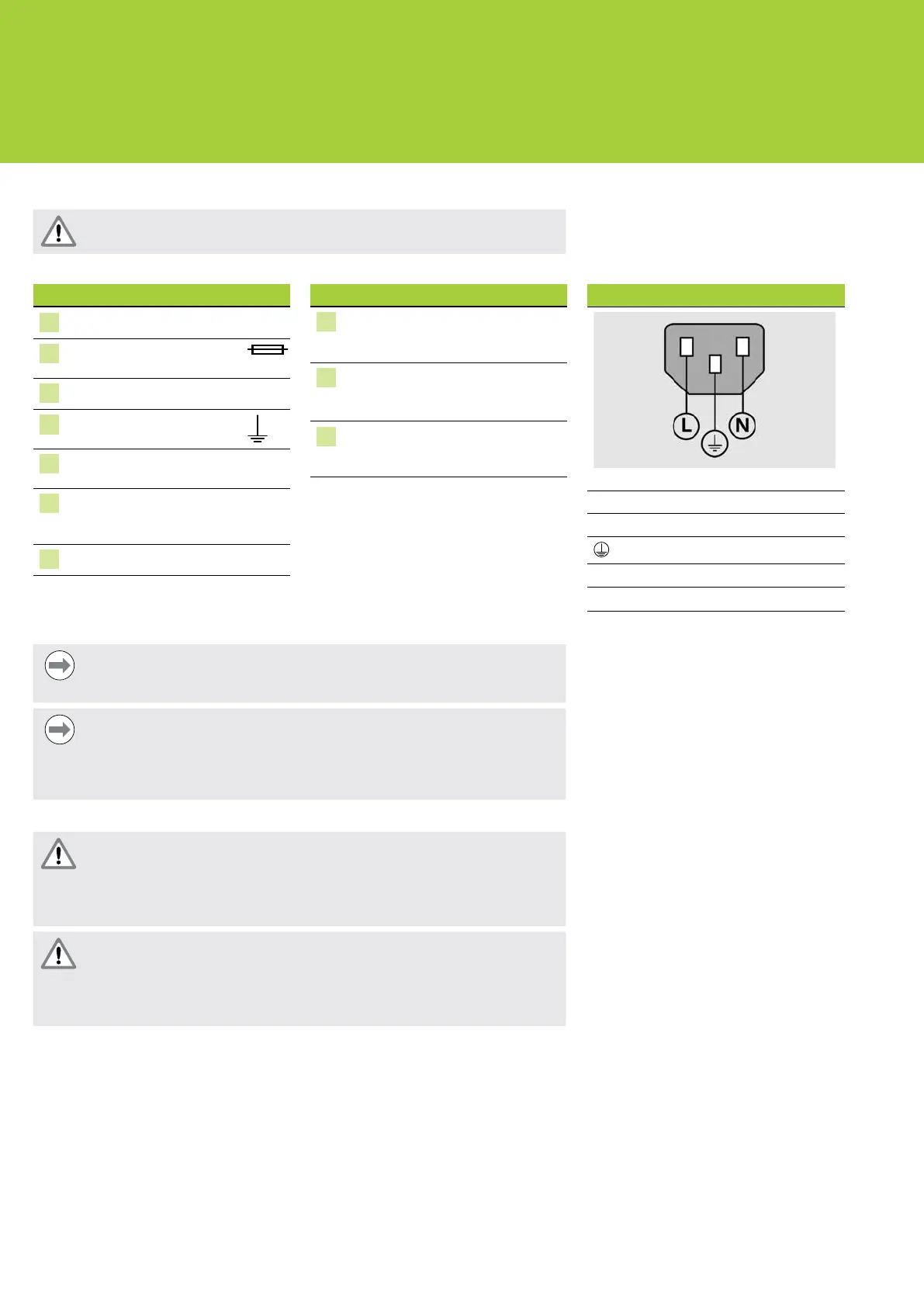

6
ND 1202T TOOL-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
6. Installation
Für die Sicherheit eines Systems, in dem dieses Gerät verwendet wird, trägt
der Monteur oder Installateur dieses Systems die Verantwortung.
Schnittstellen
Rückseite
3
Netzschalter
4
Halterung für
austauschbare Sicherung
5
Netzanschluss
6
Erdungsanschluss: Siehe
Warnhinweis
7
Messgerät-Eingänge, X- und
Z-Achse für Längenmessgeräte
8
Schnittstelle V.24/RS-232-C für
PC-Anschluss. Kabel für V.24/RS-232
darf keine gekreuzten Adern haben
9
Nicht verwendet
Linke Seite
10
Audio-Ausgang für Kopfhörer 3,5
mm / Lautsprecherbuchse, Einohr,
8 Ohm
11
USB-Schnittstelle (Typ A) für
Druckeranschluss
oder Datenspeicher
12
Zubehör-Schnittstelle RJ-45 für
Fernbedienung über optionalen
Fußschalter oder Bedienfeld.
Netzkabel
L:
Außenleiter (braun)
N:
Neutralleiter (blau)
Schutzleiteranschluss (grün/gelb)
3-polig (geerdet)
Mindestquerschnitt: 0,75 mm
2
Max. Kabellänge: 3 m
Hinweis
Steckverbindungen nur bei ausgeschaltetem Gerät herstellen oder lösen!
Interne Bauteile könnten sonst beschädigt werden.
Hinweis
Der Erdungsanschluss auf der Geräterückseite muss mit dem zentralen
Erdungspunkt der Maschine verbunden sein! Mindestquerschnitt des
Verbindungsleiters: 6 mm
2
. Gerät niemals ohne ordnungsgemäßen
Erdungsanschluss betreiben!
Elektrischer Anschluss
Warnung! Stromschlaggefahr!
Bei nicht ordnungsgemäßer Erdung des Gerätes besteht Stromschlaggefahr.
Verwenden Sie zur Vermeidung dieser Gefahr immer ein 3-poliges Netzkabel
und stellen Sie den korrekten Erdungsanschluss an die Gebäudeinstallation
sicher.
Warnung! Brandgefahr!
Wenn das verwendete Netzkabel nicht die Mindestanforderungen erfüllt,
besteht Brandgefahr.
Verwenden Sie zur Vermeidung dieser Gefährdung immer ein Netzkabel, das
die aufgeführten Mindestanforderungen erfüllt oder übertrifft.
