7
ND 1202T TOOL-CHEK
Installationsanleitung
Betriebsanleitung siehe www.heidenhain.de
Netzkabel anschließen
Gehen Sie wie folgt vor, um das Netzkabel anzuschließen:
Netzschalter auf „Aus“ stellen
Netzkabel von der Hauptstromversorgung trennen
Buchsenstecker des Netzkabels an den Netzstecker auf der Rückseite des Gerätes
anschließen.
Netzkabelstecker (Stift) an die Hauptstromversorgung anschließen

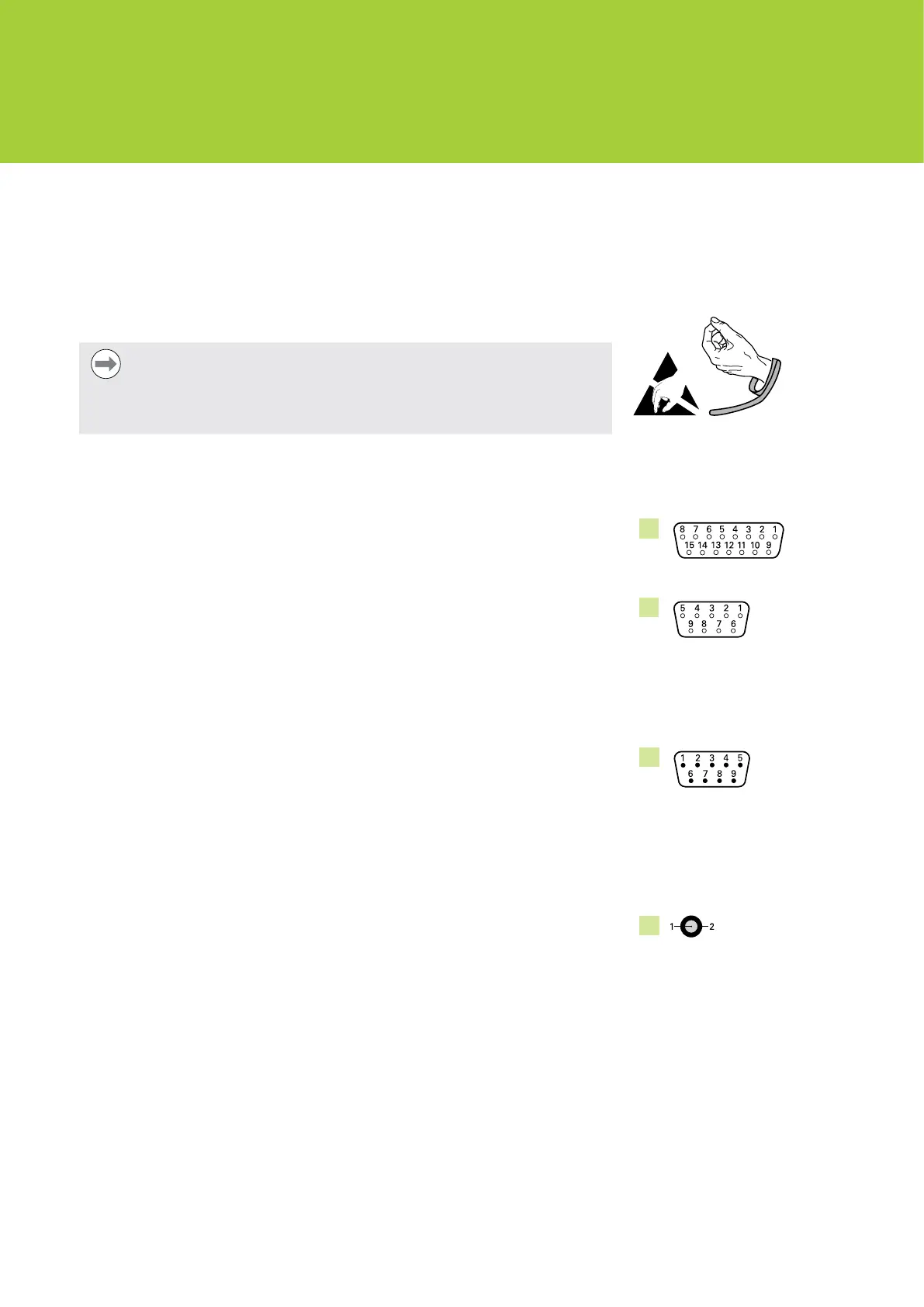

Anschlüsse für Daten-Schnittstellen
Hinweis
Dieses Gerät enthält Bauteile, die durch elektrostatische Entladung (ESD)
beschädigt werden können. Beachten Sie die Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher Bauteile und berühren Sie die Anschlussstifte
niemals ohne ordnungsgemäße Erdung.
Messgerät anschließen
Dieses Gerät kann mit Längenmessgeräten und Drehgebern verwendet werden, die
digitale TTL-Signale und 1 V
SS
-Signale liefern. Das Anschlusskabel darf maximal eine
Länge von 30 Metern haben.
Messgerätekabel wie folgt anschließen:
Netzschalter auf „Aus“ stellen
Schnittstellenkabel am entsprechenden Anschluss anschließen
Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest aufliegen
V.24-/RS-232-Kabel anschließen
Dieses Gerät besitzt eine V.24/RS-232-Schnittstelle für die Kommunikation mit einem PC.
Weitere Informationen zur Kommunikation über RS-232 finden Sie in der Betriebsanlei-
tung ND 1202T TOOL-CHEK.
V.24/RS-232-Kabel wie folgt anschließen:
Netzschalter auf „Aus“ stellen
Schnittstellenkabel am entsprechenden Anschluss anschließen
Schrauben des Kabelsteckers anziehen bis sie gleichmäßig fest aufliegen
Audiokabel anschließen
Dieses Gerät besitzt einen Anschluss für Kopfhörer oder Lautsprecher (3,5 mm).
Audiokabel wie folgt anschließen:
Netzschalter auf „Aus“ stellen
Audiokabel am entsprechenden Anschluss anschließen
Sicherheitsvorkehrungen für die
Handhabung ESD-empfindlicher
Bauteile beachten
7
1 V
SS
-Anschluss
7
TTL-Anschluss
8
V.24/RS-232-Anschluss
10
Audio-Anschluss
