Heinner HAC-HS09WH++ - Page 81

www.heinner.com
80

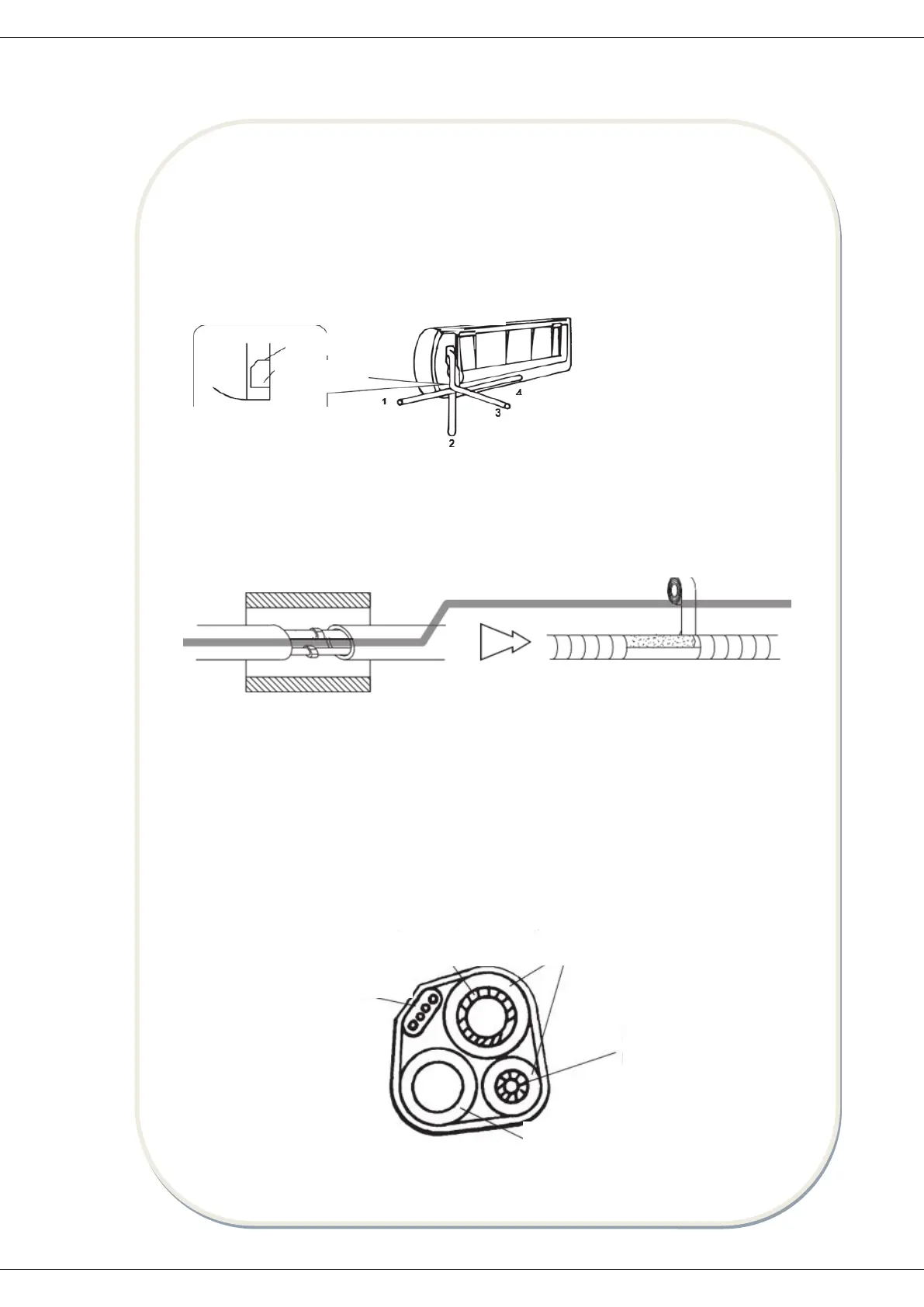

3. Инсталиране на системата от тръбопроводи на вътрешното тяло
 Прокарайте тръбопроводите (за течност и газ) и кабелите през дупката в
стената отвън или прокарайте ги отвътре, след като завършите свързването
вътре на системата от тръбопроводи и на кабелите, така че да може да
направите съединенията към външното тяло.
 Решете дали трябва да се отреже пластмасовия разрез, в зависимост от
ориентацията на системата от тръбопроводи (така както е показано по-долу).
 След съответстващото съединяване на системата от тръбопроводи,
монтирайте изпускателния маркуч. След това свържете захранващите кабели.
След свързване увийте заедно системата от тръбопроводи, кабелите и
изпускателния маркуч с термоизолиращи материали.
 Термоизолиране на съединенията:
Увийте съединенията на системата от тръбопроводи с термоизолиращи
материали, след това с изолирбанд.
 Термоизолиране на системата от тръбопроводи:
а. Позиционирайте изпускателния маркуч под системата от тръбопроводи.
б. Използвайте като изолационен материал полиетиленова пяна с деб. над 6
мм
Забележка: Изпускателният маркуч трябва да се предостави от потребителя.
 Изпускателният тръбопровод трябва да се насочи надолу, за да се улесни
извеждането. Не усуквайте изпускателния тръбопровод, не го огъвайте и не
потапяйте неговия край във вода.
Посока на системата от тръбопроводи
канал
Изрежете пластмасовия
разрез по дължината на
канала
Забележка: При монтиране на
тръбопроводите в позиции 1, 2 или 4
изрежете съответстващия разрез на корпуса
на вътрешното тяло.
Увиване с изолирбанд
Голям тръбопровод
Термоизолирана тръба
Малък
тръбопровод
Изпускателен маркуч
(предоставен от потребителя)
Захранващ кабел
пластмасова част
