www.heinner.com 100W, 50Hz, 220-240V
32
A „KÉSZÜLÉK ALKATRÉSZEI” fejezetben található ábra alapján, kérjük az alábbi lépések szerint
járjon el:
1 lépés: Szerelje fel a négy darab kereket (8) az alapra (7).
2 lépés: Szerelje fel a ventilátor testét (6) az alapra (7), majd helyezze be a csavart (9).
Helyezze be a motoregység acél csövét (5) a ventilátor testébe (6). Rögzítse a hátulsó műanyag
csavart.
3 lépés: Szerelje fel az elülső védőrácsot (4) a motorra (5), majd fordítsa el a rögzítő kapcsot az
óramutató járásával megegyező irányba.
4 lépés: Szerelje fel a ventilátor lapátját (3) a motor tengelyére, majd szorítsa meg a rögzítő
kapcsot az óramutató járásával ellenkező irányba.
5 lépés: Szerelje össze az elülső védőrácsot (2) a hátsó védőráccsal (4), majd rögzítse a
tartógyűrűt.
6 lépés: Helyezze be a tömlő egyik végét a porlasztó korongba (1), majd a másik végét a
ventilátor testébe (6).
A szerelés készen van.

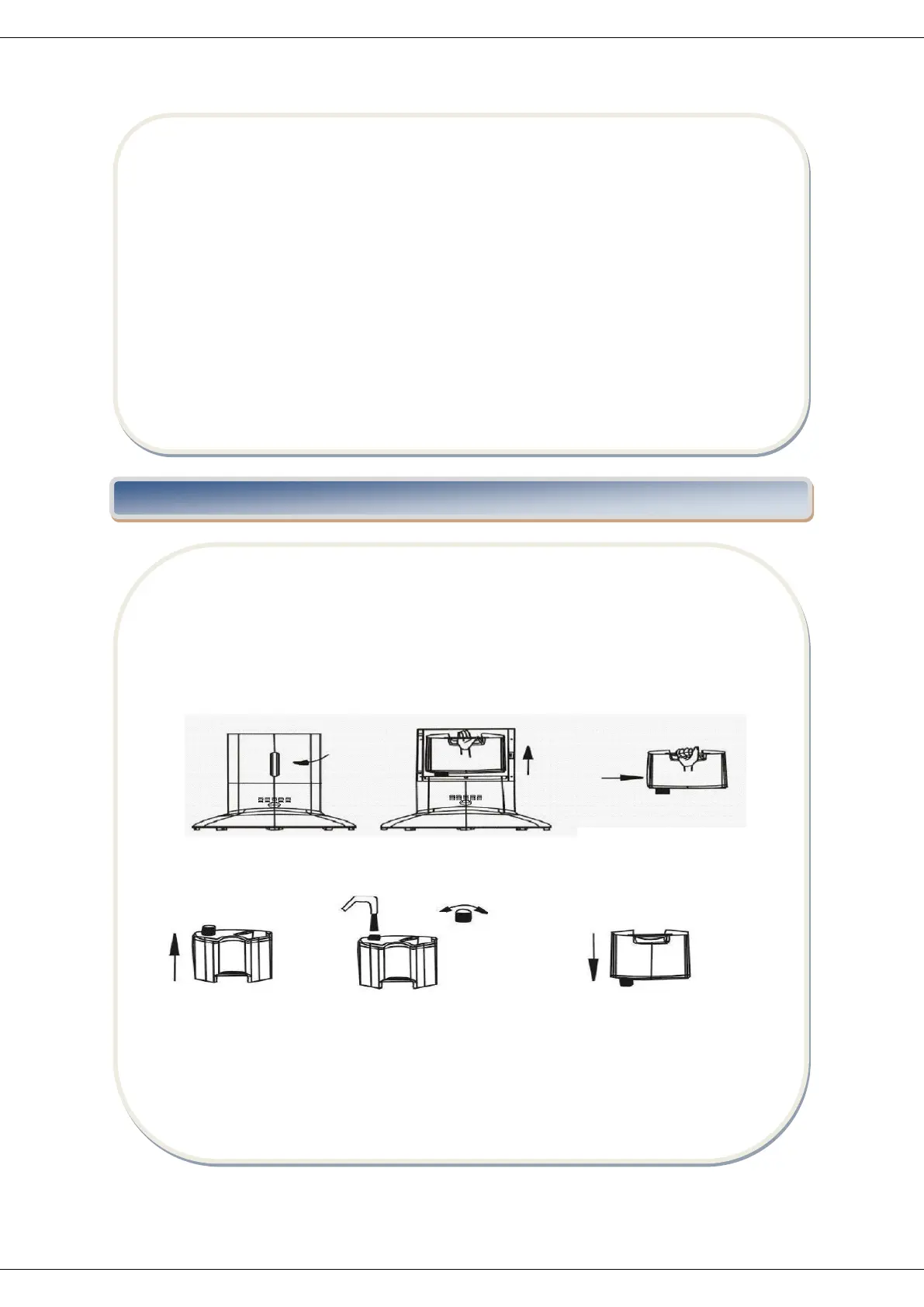

A VÍZTARTÁLY FELTÖLTÉSE
Helyezze a ventilátort sík és stabil felületre, majd töltse fel vízzel a tartályt az alábbi
lépéseknek megfelelően:
Megjegyzés: Ne vegye ki a víztartályt mielőtt nem húzta ki a tápkábelt az elektromos
aljzatból. Ne töltse fel a tartályt 40 °C-nál melegebb vízzel.
1. Nyissa ki a tartály
rekeszének tetejét.
2. Emelje fel a víztartályt.
3. Vegye ki a víztartályt.
4. Tartsa a víztartályt a
tetejével felfele.
5. Csavarja le a tartály tetejét
és töltse meg vízzel.
6. Szoritsa meg jól a tartály tetejét
és tegye vissza a rekeszbe, majd
zárja le a rekesz tetejét.
