3

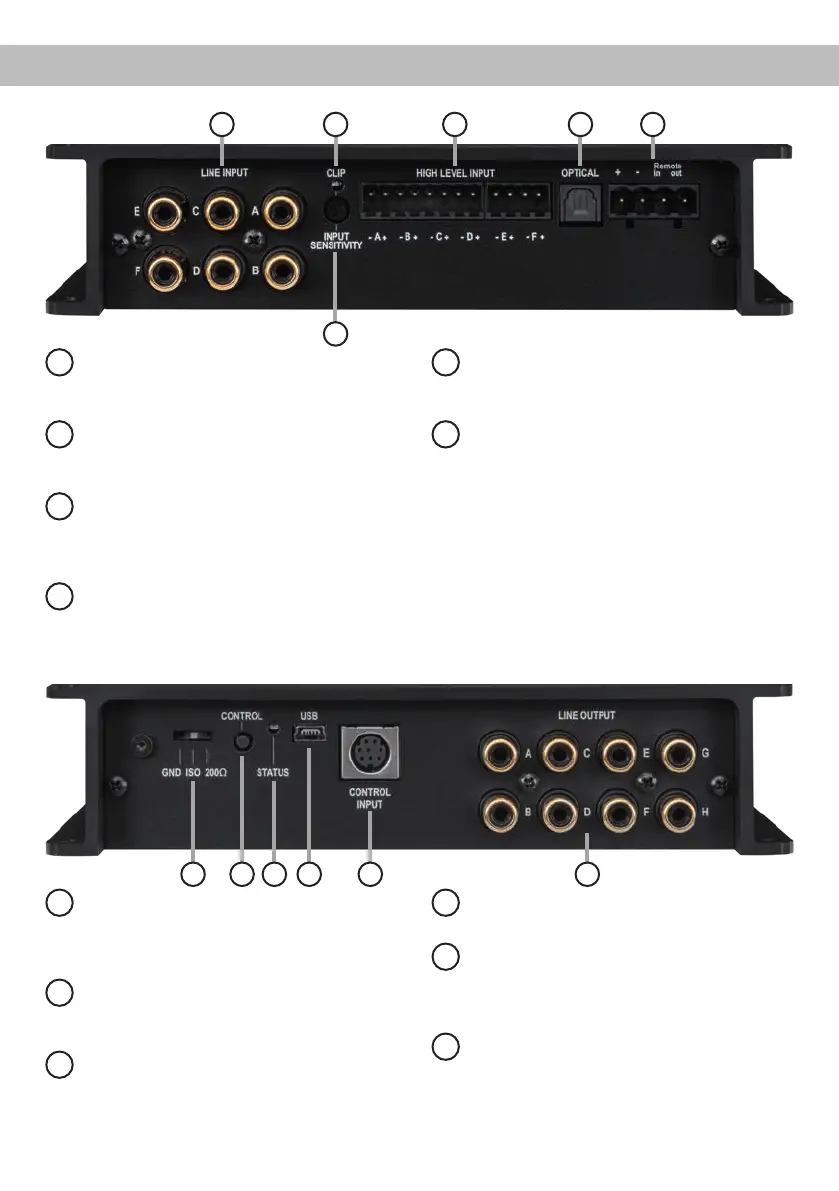

Anschluss- und Bedienelemente
7
Masseschalter
Deniert die Verbindung der
Betriebsspannung und Signalmasse
zwischen Signaleingang und Signalausgang.
8
Control Taster
Dient zum Umschalten der Sound Setups
oder zum Resetten des Gerätes.
9
Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an.
10
USB Eingang
Dient zum Anschluss an den Computer.
11
Control Input
Multifunktionsanschluss – dient zum
Anschluss einer Fernbedienung und
weiterem HELIX Zubehör.
12
Line Output
Vorverstärkerausgänge zum Anschluss des /
der Verstärker/s. Zur Einschaltung eines
angeschlossenen Verstärkers muss der
Remote-Ausgang verwendet werden.
7 8 9 10 11 12
1
3
42 5 6
1
Line Input
Cinch-Eingänge zum Anschluss eines
Vorverstärkersignals.
2
Clipping LED
Diese LED leuchtet rot, wenn einer der
Analogeingänge übersteuert wird.
.
3
Input Sensitivity
Regler zum Einstellen der
Eingangsempndlichkeit des Line und
Highlevel Inputs.
4
Highlevel Input
Hochpegel-Lautsprechereingang zum
Anschluss von Werksradios oder Radios
ohne Vorverstärkerausgänge.
5
Optical Input
Optischer Eingang im SPDIF-Format für
digitale Stereosignale.
6
Power Input
Zum Anschluss an die Bordnetzspannung
mit einem zusätzlichen Remote-Ein- und
Ausgang. Der Remote-Ausgang muss
in jedem Fall zur Einschaltung weiterer
Verstärker genutzt werden.
