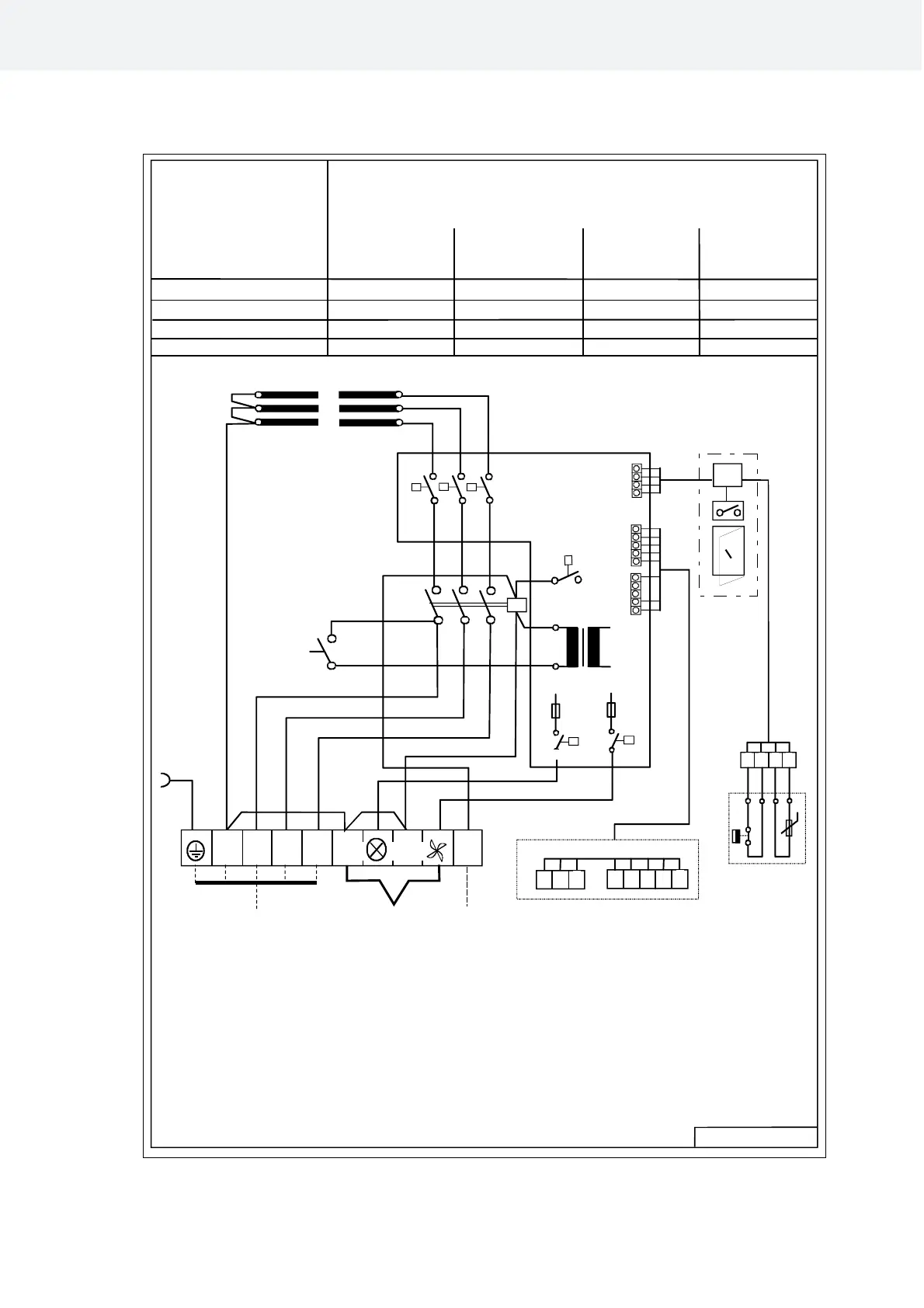

Helo Easy - Joonis. 2 Ühenduste Skeem

Пульт управления
/
Panel sterując
y
Датчик
сигнала контакт
1. Syöttö / Nätet / Stromnetz / Power input / Stroomaansluiting / Puissance absorbée /
Leejas jauda / Toide /
Wejœcie zasilania /
2. Saunavalo-Puhallin / Bastu belysning-fläkt / Saunabeleuchtung- Fan / Sauna light-fan/
/ Ampoule du sauna-ventilateur / Sauna swiatlo-wentylator/ Sauna luz-ventilador
Pirts apgaismojums-ventilators /
3. Sähkölämmityksen vuorottelu/ El.förregling av annan el. förbrukare/
Interrupteur du chauffage électrique / contact de signal / Signal kontakt /
Signal contact / Wisselschakelaar elektrische verwarming, /
signaalcontact. Signalkontakts / Elektrikütte kontakt /
Sterowanie ogrzewaniem elektrycznym
4. Ohjauskeskus / Styrpanel / Steuergerät / Control panel / Bedieningspaneel / Table de commande /
/ Vadibas pults / Juhtimiskeskus /
5. Tuntoelin / Sensor / Fühler / Sensor / Capteur / Devejs / Andur /
Czujnik
/
6.
Ovikytkin / Dörrströmbrytare / Door switch / Türschalter / Interrupteur de porte /
Interruptor de puerta /
Входное напряжение
Сауна свет-вентилятор
1
2
5
A
3 4
1
2
5
B
1601-16
kW
4,5 1,2,3
6,5 1,2,3
9,0 1,2,3
SEPC 185 SEPC 186 SEPC187
1500W 2170W 3000W
354 SKLR 14 E
1A
1A
N
L
L L L
1 2 3
A 1 2 3 4 5 B 1 2 3 4 5 1 2 3 4
J10 J11 J12
Light Fun
Control
U V W
2
3
1
1 2 3 4
3 4
1
2
1. 2. 3. 4.
N L1 L2 L3 N N 55
5.
Teho, Effekt
Input, Potencia
Leistung, Moc
Vöimsus,Wejscie
Puissance
DSA
6.
Lämpövastukset, Värmeelement, Tennid, Heating elements,
Heizeelement, Resistores Térmicos, Éléments chauffants,
Elementy grzewcze, Kütteelement
230 V
Joonis. 2 Ühenduste skeem
Kasutusjuhend Easy
8
