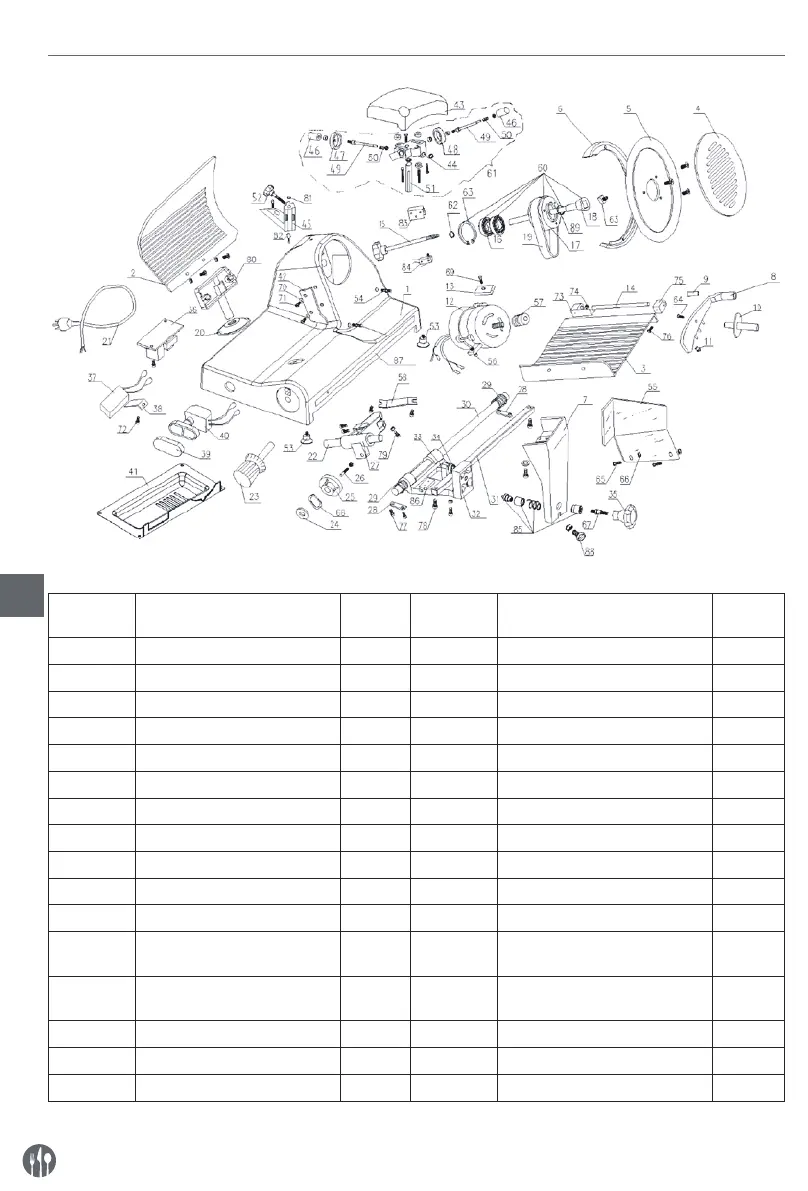

Liste des pièces (Numéro de l’article: 970294)
Numéro de
la pièce
Nom de la pièce Quantité Numéro de
la pièce
Nom de la pièce Quantité
1 Enclos 1 17 Roue de courroie de la lame Ø66 1
2 Bardeau actif 1 18 Tige de la roue de courroie 1
3 Plateau pour aliments 1 19 Courroie SV.330 2
4 Disque de couvre-lame 1 20 Paillis glissant 1
5 Lame 1 21 Ligne électrique 1
6 Bague du couvre-lame 1 22 Coulissement de I’essieu 1
7 Support du plateau 1 23 Poignée à échelle 1
8 Alimentation et bras fixe 1 24 Joint à ressort 1
9 Bague à bras fixe 1 25 Came 1
10 Poignée à bras fixe 1 26 Bâton de raccord à cames 1
11 Granulé plastique 1 27 Glisseur 1
12 Moteur 1 28 Briquetage pour le coulissement
de l’essieu
2
13 Briquetage du moteur 1 29 Ressort de l’essieu coulissant de
la barre d’attelage
2
14 Tige à bras fixe Ø12×185 1 30 Essieu de la barre d’attelage 1
15 Boulons du couvre-lame 1 31 Axe quadrangulaire 1
16 Roulement à billes 6202 2 32 Barre d’attelage 1
