Operating instructions vacuum pump – CL-P Type 7
5 Structure and function
5.1 Elements of device
Betriebsanleitung Vakuumpumpe - CL-P Typ 7
8
5 Aufbau und Funktion
5.1 Geräteelemente

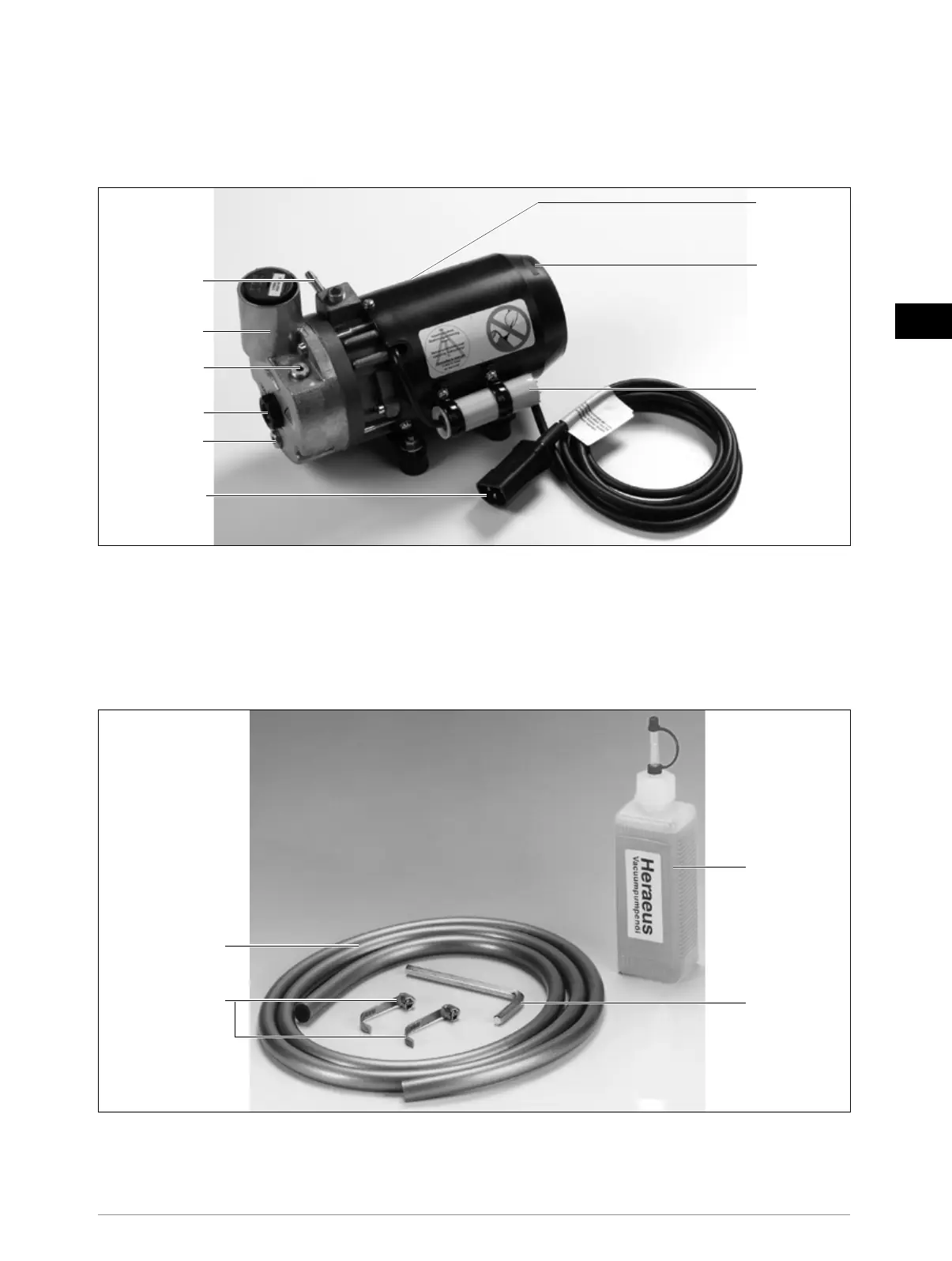

Bild 1 Gesamtansicht Pumpe
5.1.1 Bezeichnungen von Bild 1 "Gesamtansicht Pumpe"
1 Sauganschluß
2 Filterelement
3 Schauglas
4 Betriebs- Anlaufkondensator
5 Typenschild
6 Drehrichtungspfeil
7 Öleinfüllschraube
8 Ölablaßschraube
9 Kaltgerätestecker
5
8
3
1
2
7
9
6
4
1 Suction connection
2 Filter element
3 Viewing glass
4 Capacitor
5 Type plate
5.2 Accessories
Betriebsanleitung Vakuumpumpe - CL-P Typ 7
9
5.2 Netzanschluß
Der Netzanschluß erfolgt mittels dem mitgeliefertem Netzkabel ausschließlich über eine Schutzkontaktsteckdose. Die
Heraeus-Combilabor-Geräte, an die der Anschluß der Pumpe vorgesehen ist, verfügen über eine separat abgesicherte
Netzsteckdose. Der Anschluss am Heramat C erfolgt über den abgebildeten Kaltgerätestecker (Bild 1 "Gesamtansicht
Pumpe" Pos 9). Der Anschluss an die Combilabor
®
Giessgeräte erfolgt über einen den Geräten beigelegten Adapterstecker.
Netzspannung auf dem Typenschild beachten!
Es gelten die Bestimmungen und Unfallverhütungsvorschriften 10.4 für Verdichter (Kompressoren) sowie die Vorschriften
der VDE und der örtlichen Energieversorgungsunternehmen.
Bild 2 Zubehör
5.1.2 Bezeichnungen von Bild 2 "Zubehör"
10 Vakuumschlauch
11 Schlüssel für Öleinfüllschraube und Ölablaßschraube
12 Schlauchschellen
13 Ölflasche 100 ml
13
10
12 11
10 Vacuum hose
11 Allankeyforoilllandoildrainscrew
12 Hose clamps
13 Oil bottle 100 ml
6 Arrow to indicate the direction of rotation
7 Oilllscrew
8 Oil drain screw
9 Cold appliance plug
