Betriebsanleitung Vakuumpumpe – CL-P Typ 7
5 Aufbau und Funktion
5.1 Geräteelemente
Betriebsanleitung Vakuumpumpe - CL-P Typ 7
8
5 Aufbau und Funktion
5.1 Geräteelemente

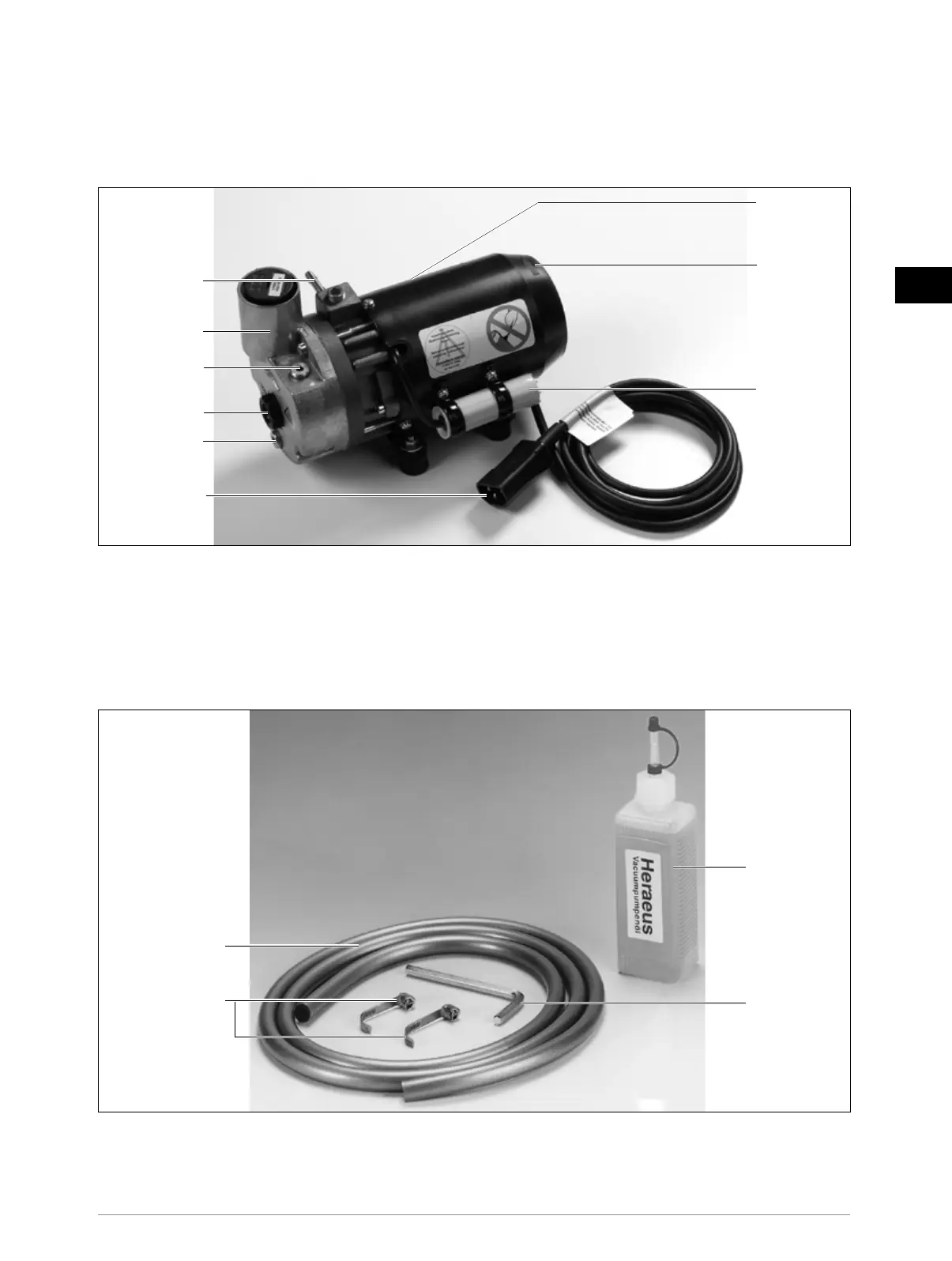

Bild 1 Gesamtansicht Pumpe
5.1.1 Bezeichnungen von Bild 1 "Gesamtansicht Pumpe"
1 Sauganschluß
2 Filterelement
3 Schauglas
4 Betriebs- Anlaufkondensator
5 Typenschild
6 Drehrichtungspfeil
7 Öleinfüllschraube
8 Ölablaßschraube
9 Kaltgerätestecker
5
8
3
1
2
7
9
6
4
1 Sauganschluss
2 Filterelement
3 Schauglas
4 Betriebs- Anlaufkondensator
5 Typenschild
5.2 Zubehör
Betriebsanleitung Vakuumpumpe - CL-P Typ 7
9
5.2 Netzanschluß
Der Netzanschluß erfolgt mittels dem mitgeliefertem Netzkabel ausschließlich über eine Schutzkontaktsteckdose. Die
Heraeus-Combilabor-Geräte, an die der Anschluß der Pumpe vorgesehen ist, verfügen über eine separat abgesicherte
Netzsteckdose. Der Anschluss am Heramat C erfolgt über den abgebildeten Kaltgerätestecker (Bild 1 "Gesamtansicht
Pumpe" Pos 9). Der Anschluss an die Combilabor
®
Giessgeräte erfolgt über einen den Geräten beigelegten Adapterstecker.
Netzspannung auf dem Typenschild beachten!
Es gelten die Bestimmungen und Unfallverhütungsvorschriften 10.4 für Verdichter (Kompressoren) sowie die Vorschriften
der VDE und der örtlichen Energieversorgungsunternehmen.
Bild 2 Zubehör
5.1.2 Bezeichnungen von Bild 2 "Zubehör"
10 Vakuumschlauch
11 Schlüssel für Öleinfüllschraube und Ölablaßschraube
12 Schlauchschellen
13 Ölflasche 100 ml
13
10
12 11
10 Vakuumschlauch
11 Schlüssel für Öleinfüllschraube und Ölablassschraube
12 Schlauchschellen
13 Ölasche100ml
6 Drehrichtungspfeil
7 Öleinfüllschraube
8 Ölablassschraube
9 Kaltgerätestecker
