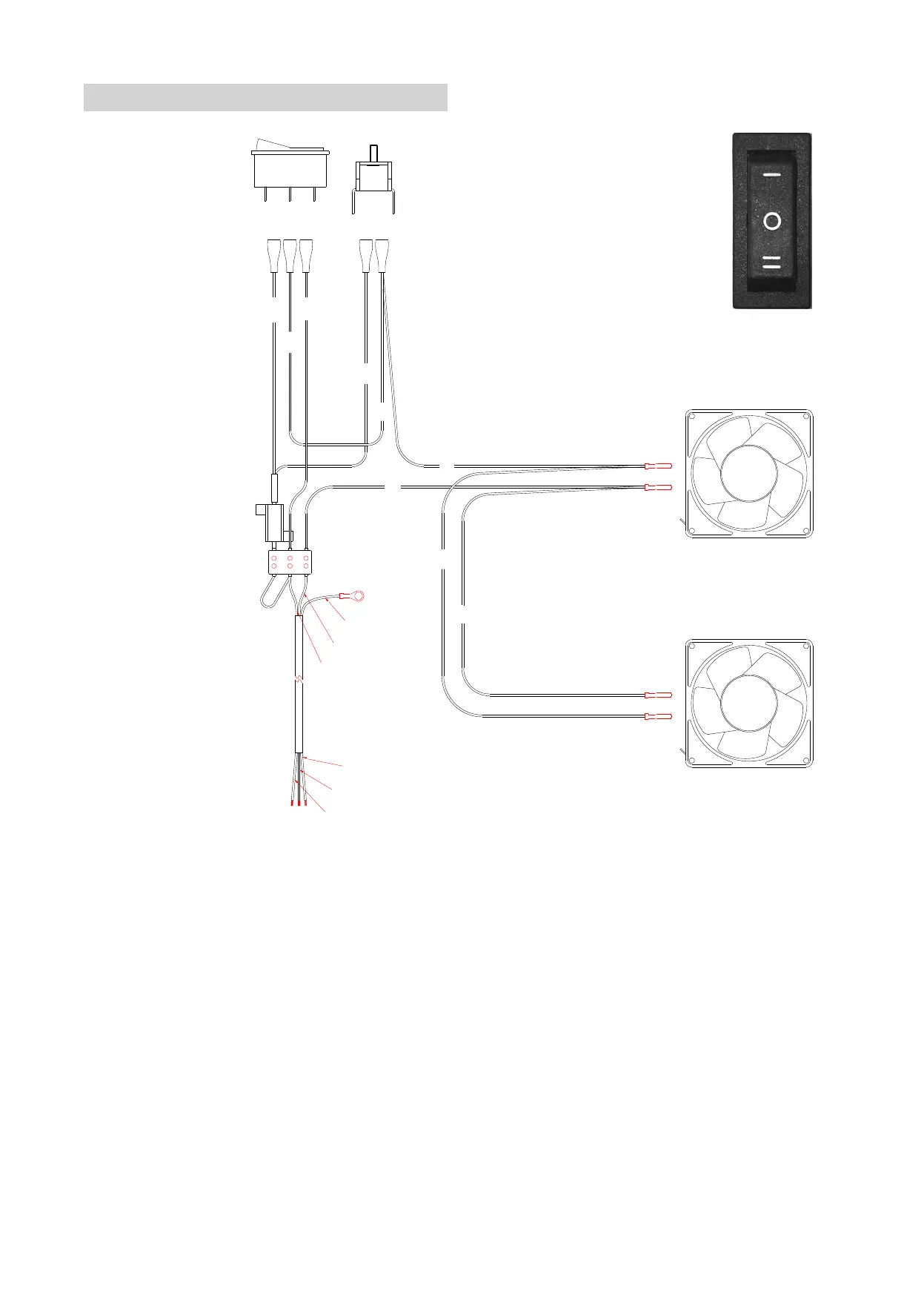

3 - SCHEMA ELETTRICO
POSIZIONI DEL COMMUTATORE
POSIZIONE “0”: i venlatori partono a VELOCITÀ
MEDIA in modo AUTOMATICO quando nel
disposivo è acceso il fuoco e la temperatura
raggiunge i 50ºC (nella zona in cui si trova il
termostato). Quando si spegne la amma nel
focolare e la temperatura è inferiore ai 50ºC i
venlatori si fermano.
SI CONSIGLIA questa posizione quando l’utente
desidera che si fermino i venlatori una volta
rareddato il focolare da incasso.
POSIZIONE “1”: i venlatori partono a MEDIA
VELOCITÀ in modalità MANUALE, in questa
posizione i venlatori non si fermano anche se è
I
0
II
R
A
N
V
A
M
A - AZUL / BLUE / BLEU / AZUL
R - ROJO / RED / ROUGE / VERMELHO
V - AMARILLO-VERDE / YELOU-GREEN / JAUNE-VERT / AMARELO-VERDE
N - NEGRO / BLACK / NOIR / PRETO
M - MARRON / BROWN / MARRON / CASTANHO
N
N
V
M
A
N
N
N
N
spenta la amma del focolare e la temperatura è al
di soo dei 50ºC.
POSIZIONE “2”: i venlatori partono a MASSIMA
VELOCITÀ in modalità MANUALE.
In questa posizione i venlatori non si fermano
anche se si è spenta la amma del focolare e la
temperatura è al di soo dei 50ºC.
Questa posizione è consigliabile quando è
necessaria una rapida cessione di calore del
focolare alla stanza.
COMMUTATORE
