2 - DESMONTAGEM DO VENTILADOR
CUIDADO! Antes de manipular as partes elétricas
deve assegurar-se que o aparelho está desligado
da rede elétrica.
Para substuir os venladores, seguir estas
instruções:

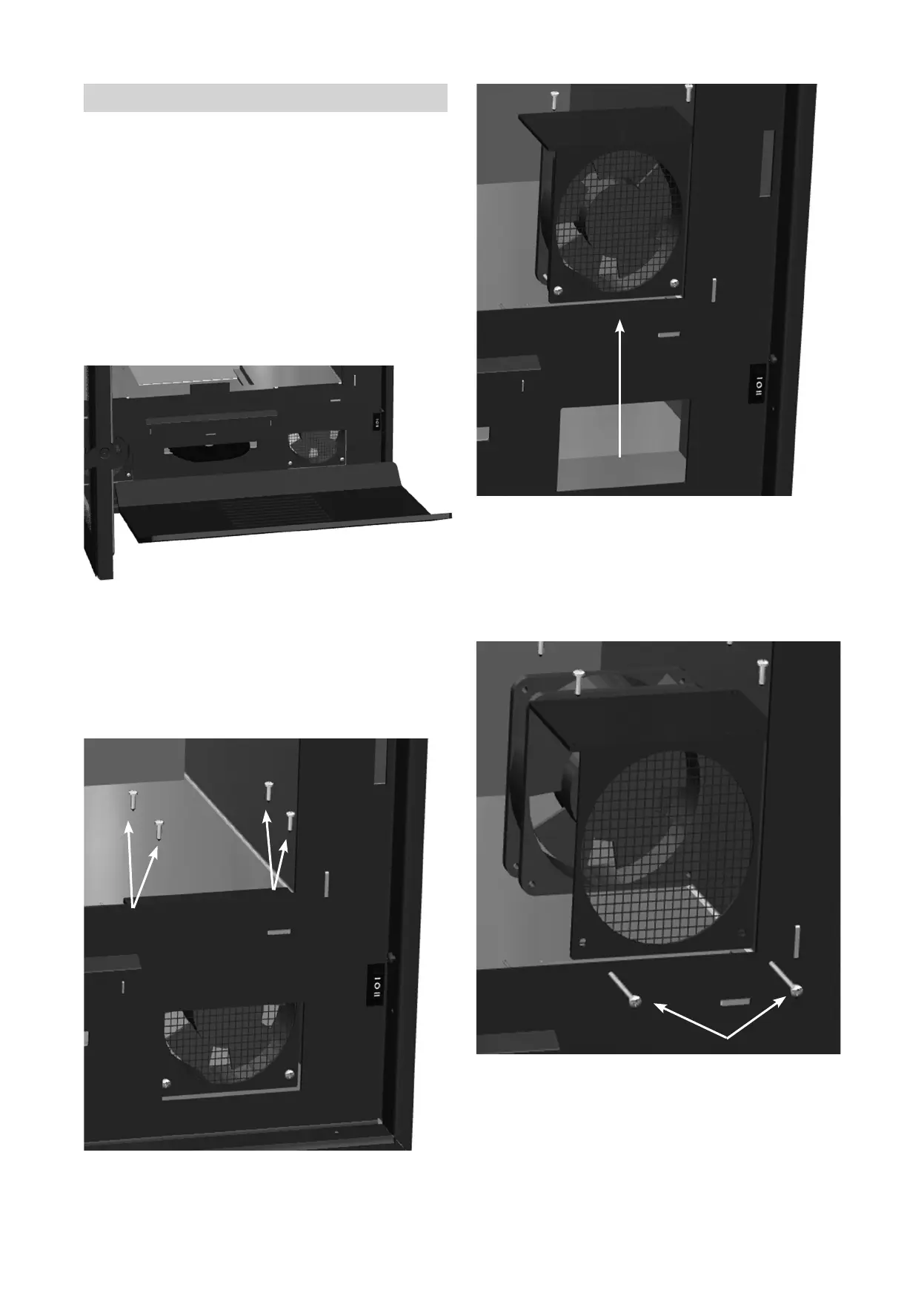

1. Desmontar o deetor, as placas laterais e o
fundo. Prestar atenção às peças de vermiculite,
já que se podem parr. (Fig. 1)
FIG. 1
2. Desapertar os 4 parafusos superiores que
sujeitam o conjunto venlador e sacá-lo do seu
alojamento puxando suavemente para cima
(Fig. 2 e Fig. 3).
FIG. 2
FIG. 3
3. Desligar os dois terminais faston. A seguir
desapertar os dois parafusos que sujeitam o
venlador pela parte inferior. (Fig. 4)
4. Voltar a colocar o venlador deteriorado e
montar o conjunto venlador no seu lugar,
seguindo as indicações anteriores à inversa.
FIG. 4
