14

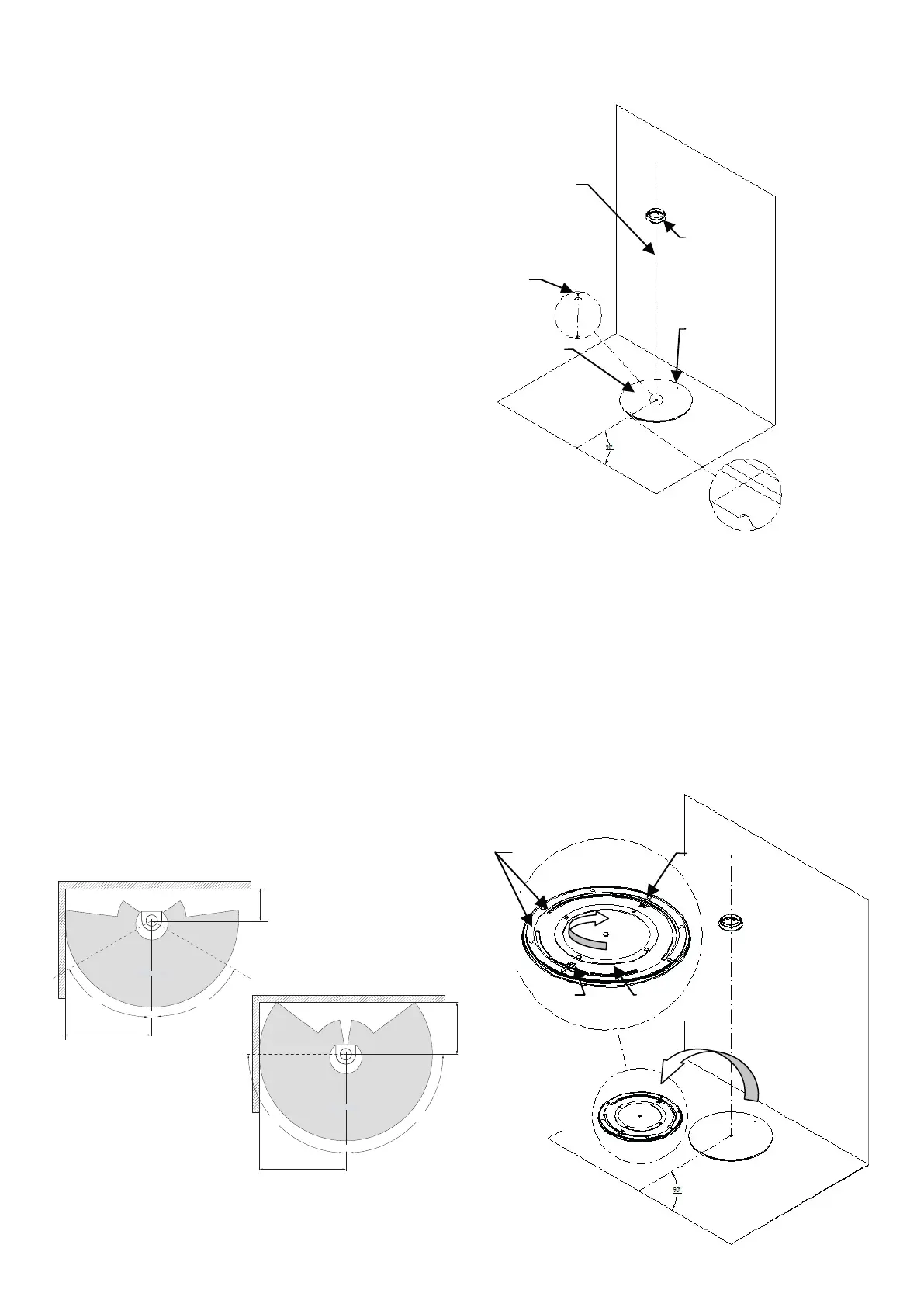

Vridcentrum
för kamin
och skorsten
Vridstos
Centrum skruv
Stoppskruv
Vridplatta
Handledningen innehåller instruktioner för monte-
ring av braskamin på Scan-Line-vridplatta. Läs igenom
handledningen noga innan du placerar vridplattan på
golvet så att installationen blir korrekt utförd.
Med vridplattan är det möjligt att vrida kaminen till
önskad betraktningsvinkel. Beroende på vilket instal-
lationsalternativ som har valts kan braskaminen steg-
löst vridas i 120º eller 180º. Om braskaminen placeras
fristående från brännbart material är också 360º fri
rotation möjlig.
Observera!
Direkttillförsel av förbränningsluft via golvet kan inte
ske när kaminen står på en vridplatta.
Vridplattan är formgiven för Scan-Line-serien.
Säkerhetsavstånd
Inom det anvisade säkerhetsavståndet får det inte
finnas brännbart material eller möbler. Var uppmärk-
sam på att säkerhetsavstånden varierar beroende på
installationsalternativ och vridvinkel. Ställ vridplat-
tan på golvet och kontrollera säkerhetsavstånden när
vridplattan roteras.
Golvplatta
Ta hänsyn till kaminens rotation när du beräknar
golvplattans storlek. Vi hänvisar till braskaminens
bruksanvisning. Oavsett underlag är det viktigt att det
är plant.
Säkerhetskrav
Bostadsägaren ansvarar själv för att de föreskrivna
säkerhetskraven är uppfyllda och för att installationen
inspekteras av en behörig person. Var också uppmärk-
sam på den kraftiga värmestrålningen genom glas-
luckan. Om brännbart material placeras innanför det
angivna säkerhetsavståndet kan det börja brinna. Vi
hänvisar till braskaminens bruksanvisning. Se bild 1 –
exempel på säkerhetsavstånd till brännbar vägg för en
Scan-Line 500 kamin.
Vridcentrum
Braskaminens vridcentrum går centrerat genom
vridstosen ner i vridplattans rotationscentrum. Vrid-
Bild 2
1230
620
0°
1230
850
0°
Vridvinkel 120°
Säkerhetsområde
Vridvinkel
Brändbar vägg
60°
60°
Vridvinkel 180°
Brändbar vägg
Säkerhetsområde
90°
90°
Vridvinkel
Bild 1
plattan är förinställd på en vridvinkel på 180º, vilket
motsvarar 90º åt vardera hållet.
Fig. 3
Ändläge 180°
120° Bottenplatta
Ändra vridvinkel
Om stoppskruven tas bort kan vridplattan rotera 360º.
Se bild 2.
Om man vill ändra vridplattans vridvinkel till 120º tar
man bort stoppskruven och vänder på vridplattan. Se
bild 3.
Vrid bottenplattan till 120º. Pilen pekar direkt mot
hålet till stoppskruven. Vänd tillbaka vridplattan och
montera stoppskruven.
Se
Bild 3
