15

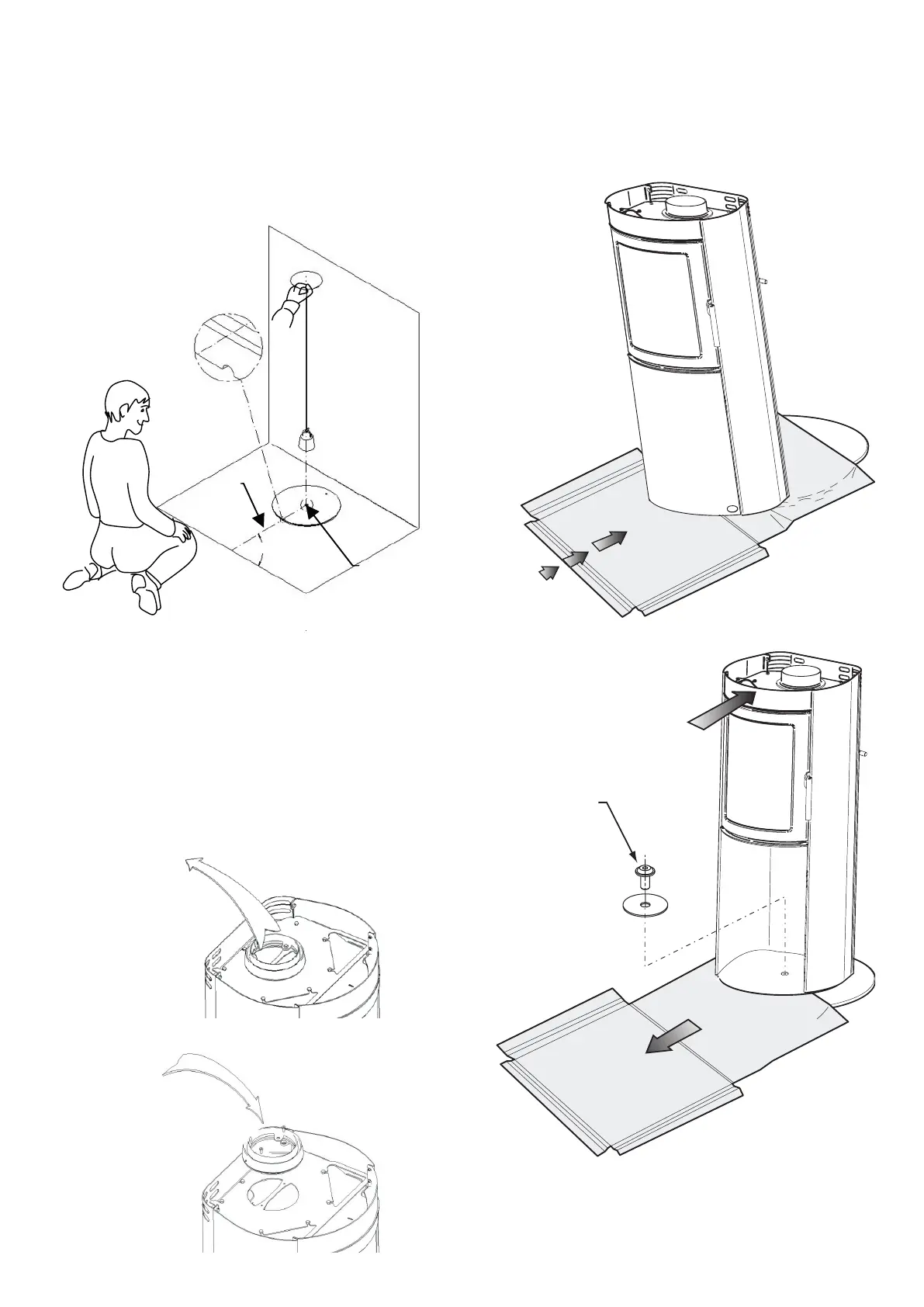

Placering av vridplattan
Lägg vridplattan på golvet. Ställ den i neutralläge. Se
bild 4. Kaminen ska ställas med luckan i samma rikt-
ning som neutrallinjen.
Kontrollera att kaminens säkerhetsavstånd bibehålls
när den vrids till ändlägena. Vi hänvisar till braskami-
nens bruksanvisning.
Bild 4
Hål i taket för skorsten
Markera för hål i taket efter att vridplattan har placerats
med utgångspunkt i vridcentrum. Se bild 4.
Bild 5
Bild 6
Montering av vridstos
Ta bort den fabriksmonterade stosen. Bild 5. Byt ut
den mot vridstosen med kullager som hör till vridplat-
tan. Bild 6.
Placering av braskamin på vridplattan
Centrumskruven skruvas bort. Se bild 2.
Undvik att repa vridplattan genom att använda karton-
gen som skydd. Lägg kartongen ca 15 cm från vridplat-
tans bakkant. Med vridrörelser kan braskaminen skjutas
upp på vridplattan. Se bild 7.
Grovplacera braskaminen så att den är centrerad på vrid-
plattan. Luta kaminen bakåt och dra undan kartongen.
Centrera braskaminens placering och skruva fast cen-
trumskruven igen. Se bild 8.
Centrumskruv
Bild 7
Bild 8
Neutral-
linjen
-
90°
Vrid-
centrum
Se
