November 2018

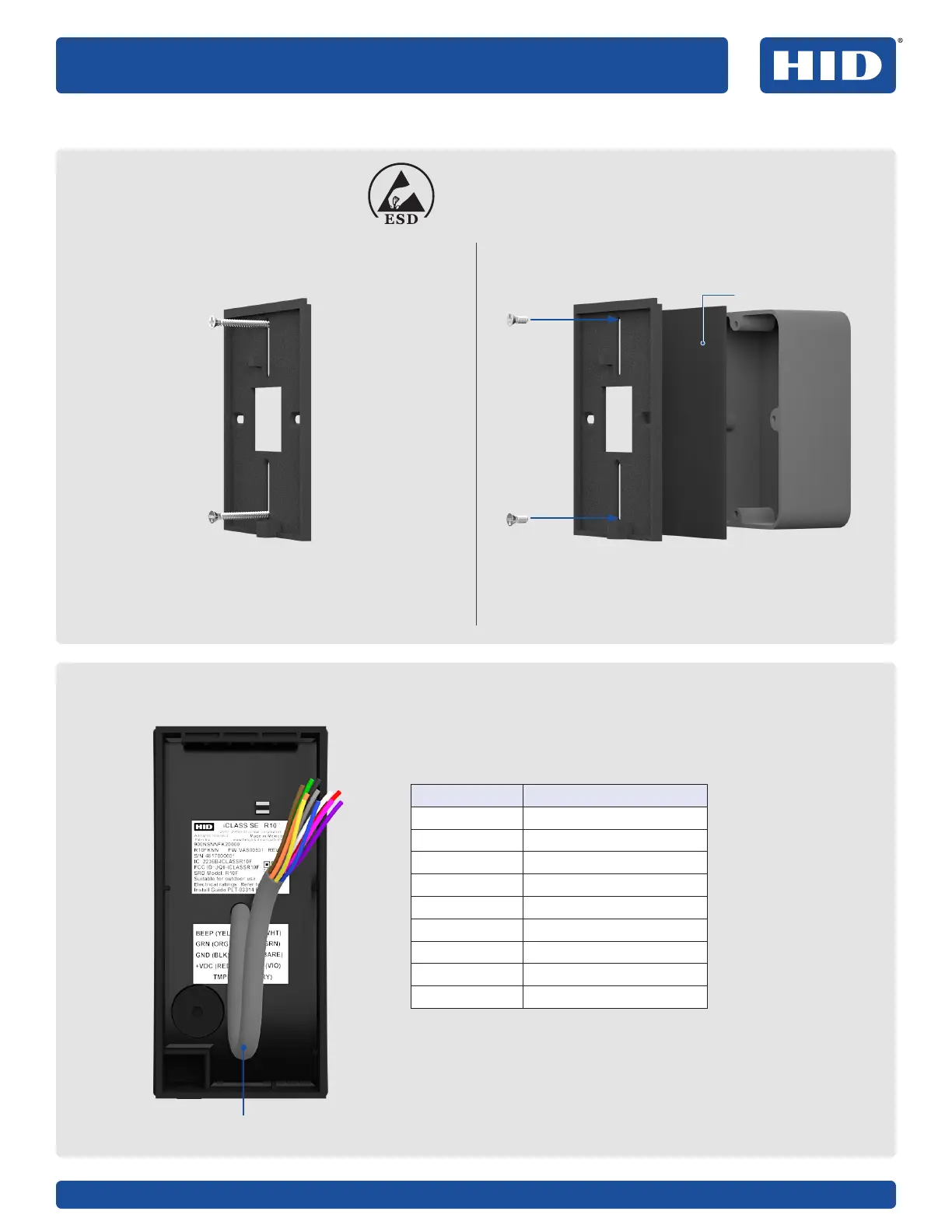

Guía de instalación de iCLASS SE® Express R10
PLT-03681, Rev. A.211
Instalación
1. Instale la placa trasera
2. Conecte los cables del lector
ATENCIÓN
Lea las precauciones antes de manipular DISPOSITIVOS
SENSIBLES A DESCARGAS ELECTROSTÁTICAS
Instalación directa a la pared o columna
Utilice los tornillos 0.138-20 x 1.5" incluidos Para sistema imperial (EUA):
Utilice los tornillos 0.138-32 x 0.375" incluidos
Para sistema métrico (UE y otros):
Utilice los tornillos M3.5 x 12 mm incluidos
Montaje a un recinto (no se incluye)
1
1
2
2
Guarnición opcional
FLEXIBLE DESCRIPCIÓN
Amarillo Entrada de bíper
Naranja Entrada para LED (GRN)
Negro Conexión a tierra (GRN)
Rojo +VCC
Drenaje Sin uso
Violeta *Interruptor de sabotaje #1
Violeta/Blanco *Interruptor de sabotaje #2
Blanco Datos Wiegand 1
Verde Datos Wiegand 0
* Salida del interruptor de sabotaje. Cuando se activa ocuando
el lector no tiene energía, se abre el circuito entre las líneas
de control del lector de los interruptores de sabotaje #1 y #2.
Nota: el lector puede sufrir un daño permanente si el cableado
es incorrecto.
9 pulgadas
(0.23 m)
