November 2018
iCLASS SE® Express R10: Guide d’installation
PLT-03681, Rev. A.25

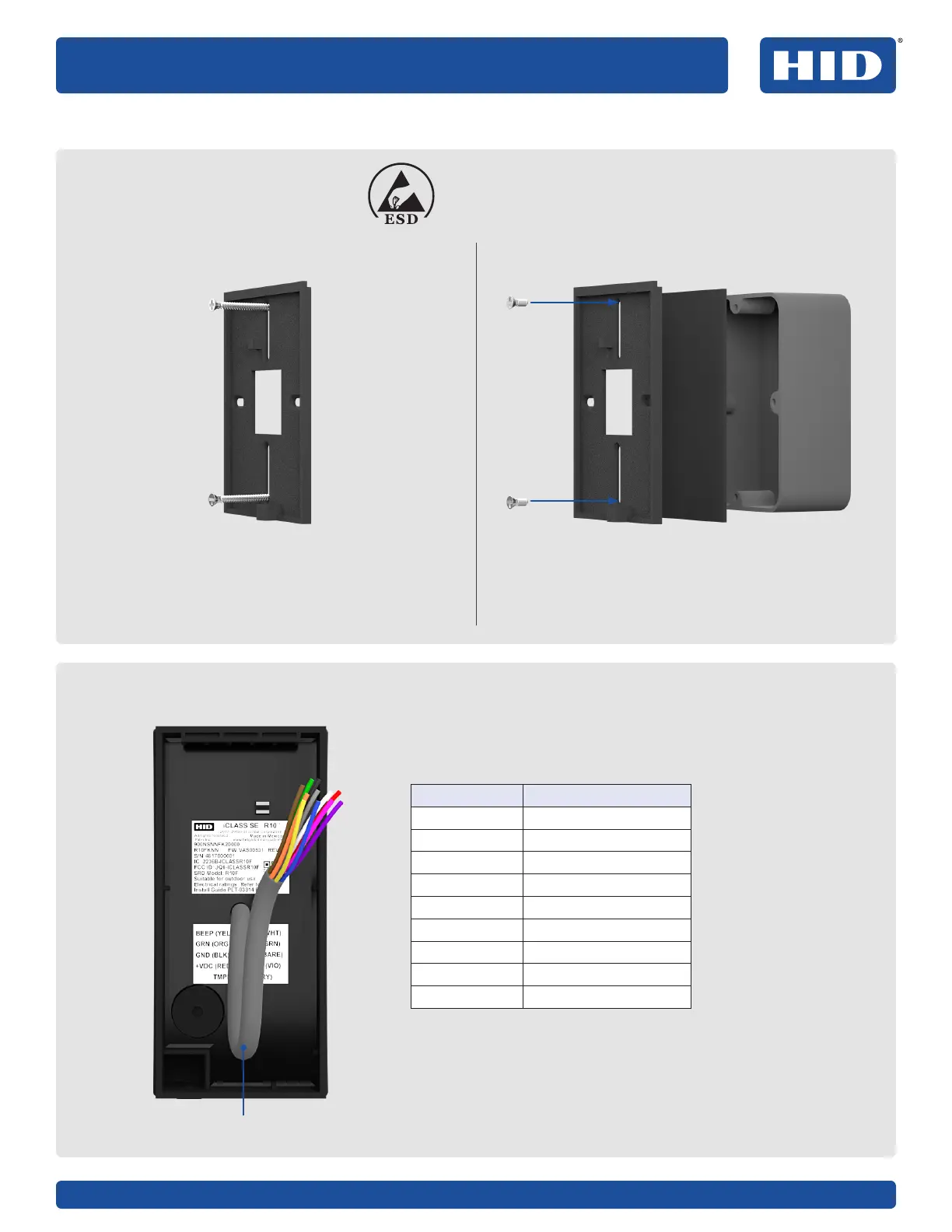

Installation
1. Montage de la
plaque arrière
2. Câblage du lecteur
ATTENTION
Les manipulations des APPAREILS SENSIBLES AUX DÉCHARGES
ÉLECTROSTATIQUES doivent être eectuées avec précaution.
Montage direct sur un mur/montant
Utilisez les vis 0,138-20 x 1,5" fournies Pour le système impérial (États-Unis):
Utiliser les vis 0,138-32 x 0,375” fournies
Pour le système métrique (UE, etc.):
Utiliser les vis M3,5 x 12mm fournies
Installation dans un caisson (non fourni)
1
1
2
2
PIGTAIL DESCRIPTION
Jaune Entrée bip
Orange Entrée LED (VERT)
Noir Masse (VERT)
Rouge +VCC
Drain Non utilisé
Violet *Sécurité #1
Violet/Blanc *Sécurité #2
Blanc Données Wiegand 1
Vert Données Wiegand 0
* Sortie sécurité. Quand la sortie sécurité est activée ouquand
le lecteur est hors tension, le circuit entre les lignes de
contrôle du lecteur Sécurité#1 et Sécurité#2 s'ouvre.
Remarque: Le câblage incorrect du lecteur peut entraîner
desdommages permanents.
0,23m
(9po)
