iCLASS SE® Express R10 Installationsanleitung
PLT-03681, Rev. A.28

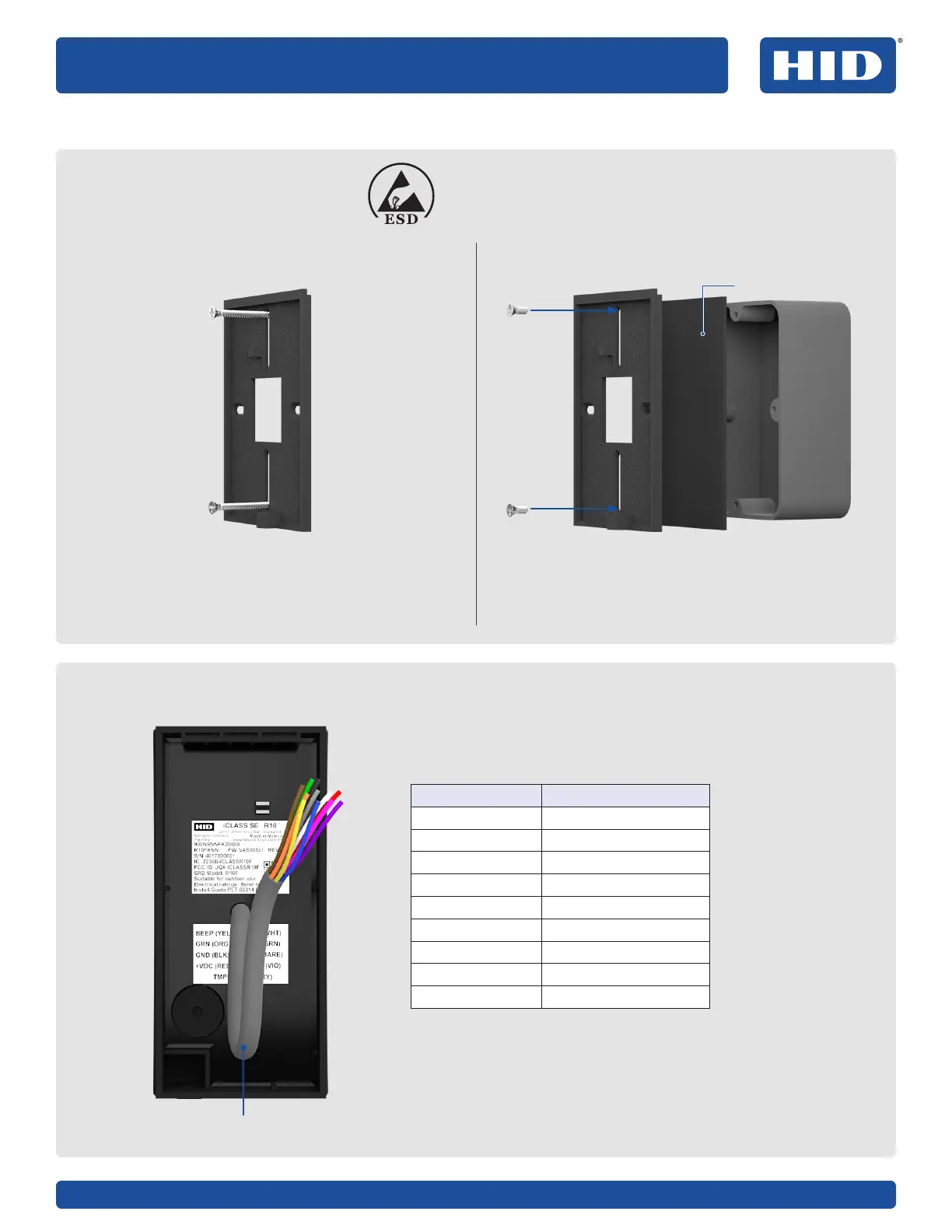

Installation
1. Anbringen der
Rückplatte
2. Den Leser verdrahten
ACHTUNG
Beachten Sie die Vorsichtsmaßnahmen für den Umgang
mitELEKTROSTATISCH GEFÄHRDETEN BAUELEMENTEN
Direkt an der Wand/an einem Pfosten
Verwenden Sie die mitgelieferten
0,138–20×1,5-Zoll-Schrauben
Für die Version mit imperialen Maßeinheiten (US):
Verwenden Sie die mitgelieferten
0,138–32×0,375-Zoll-Schrauben
Für die Version mit metrischen Maßeinheiten (EU usw.):
Verwenden Sie die mitgelieferten M3,5×12-mm-Schrauben
Montage an einem Gehäuse
(nicht im Lieferumfang enthalten)
1
1
2
2
Optionale Dichtung
ANSCHLUSSLITZE BESCHREIBUNG
Gelb Beeper-Eingang
Orange LED-Eingang (GRN)
Schwarz Erde (GRN)
Rot +VDC
Erdungsleitung Ungenutzt
Violett *Tamper#1
Voilett/Weiß *Tamper#2
Weiß Wiegand-Daten1
Grün Wiegand-Daten0
* Ausgang Verriegelung. Bei Aktivierung oder bei
ausgeschaltetem Leser önet sich der Schaltkreis zwischen
den Steuerungsleitungen des Lesers Tamper#1und Tamper#2.
Hinweis: Eine falsche Verdrahtung kann den Leser dauerhaft
beschädigen.
9Zoll
(0,23m)
