INSTALLATION GUIDE
iCLASS SE/multiCLASS SE PLT-01579 A.3
R10E, RP10E, R15E, RP15E, R30E, RP30E, R40E, RP40E, RK40E, RPK40E, R10MA, RP10MA, RP15MA, R40MA, RP40MA, RPK40MA
Page 4
Instalação

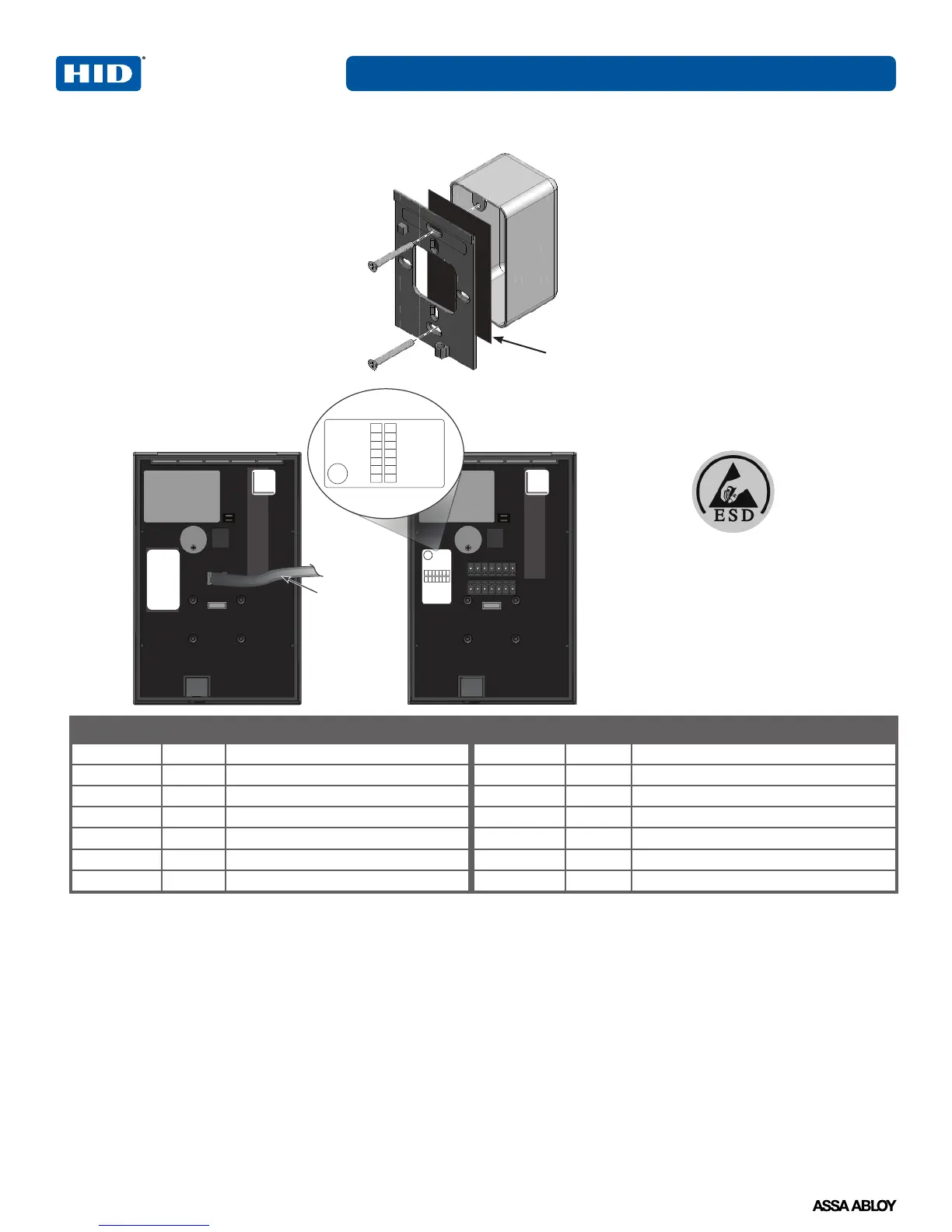

3 Montagem
4 Fiação
Recursos opcionais
Saída do coletor aberto – Controla um dispositivo externo (máx. 16VCC) operando somente no Modo Host. Dreno de corrente –
40mA / Fonte de corrente – 1mA.
Optical Tamper – É necessário um cartão de configuração para ativar o Optical Tamper. Uma vez ativado, e quando a placa de
montagem for removida, o Optical Tamper é ativado. Contate o Suporte técnico da HID para obter opções de Optical Tamper.
Cartões de configuração – Com o uso de cartões de configuração, o leitor pode ser modificado para atender aos requisitos
específicos de uma instalação. As opções de configuração incluem audiovisual, saídas de CSN e saídas de teclado (somente modelos
com teclado). Contate o Suporte técnico da HID para todas as opções de configuração do leitor.
Entrada de retenção – quando ativada, esta linha armazena um cartão em buffer ou desativa a leitura de um cartão até ser liberada,
conforme configurada.
Caixa de junção não incluída
Junta opcional
P1
P2
18 in
(0.46 m)
BEEP
GRN GND
+VDC
DRAIN
RED
HOLD
GPI01 GPI02 OC/TMPR DATA1/CLK DATA0/DATA GPI03 GPI04
BEEP
GRN
GND
+VDC
DRAIN
RED
HOLD
GPI01
GPI02
OC/TMPR
DATA1/CLK
DATA0/DATA
GPI03
GPI04
BEEP (YEL)
GRN (ORG)
GND (BLK)
+VDC (RED)
DRAIN (BARE)
RED (BRN)
HOLD (BLU)
GPIO1 (RED/GRN)
GPIO2 (TAN)
OC/TMPR (VIO)
DATA1/CLK(WHT)
DATA0/DATA (GRN)
GPIO3 (PINK)
GPIO4 (GRAY)
ATENÇÃO
Observe as precauções para o manuseamento
de DISPOSITIVOS SENSÍVEIS A
DESCARGAS ELETROSTÁTICAS
Nota: Os leitores iCLASS anteriores tinham
uma ação RS-485 invertida (P2-7 e
P2-6 – A e B). Ao atualizar para um leitor
iCLASS SE, verique se as conexões
estão corretas conforme denido abaixo.
Cabo flexível Terminal Descrição Cabo flexível Terminal Descrição
Amarelo P1-1 Entrada de bíper Vermelho/Verde P2-7 GPIO1 (RS485-FDX/HDX-A)
Laranja P1-2 Entrada de LED (GRN) Marrom-claro P2-6 GPIO2 (RS485-FDX/HDX-B)
Preto P1-3 Terra (RTN) Violeta P2-5 * Saída do coletor aberto/Tamper
Vermelho P1-4 +VCC Branco P2-4 **Dados Wiegand 1/Relógio
Dreno P1-5 Não utilizado Verde P2-3 **Dados Wiegand 0/Dados
Marrom P1-6 Entrada de LED (VERMELHO) Rosa P2-2 GPIO3 (RS485-FDX-Z)
Azul P1-7 Entrada de retenção Cinza P2-1
GPIO4 (RS485-FDX-Y)
* Saída de tamper. Quando ativada, a saída é sincronizada com a terra (padrão).
** Dependente da configuração do leitor.
Consulte as configurações do HTOG Wiegand e Clock-and-Data para obter mais informações.
