HID Signo Series User Manual

HID Signo™ Reader Installation Guide
December 2019PLT-03704, Rev. A.1 11
Powering
Trusted Identities

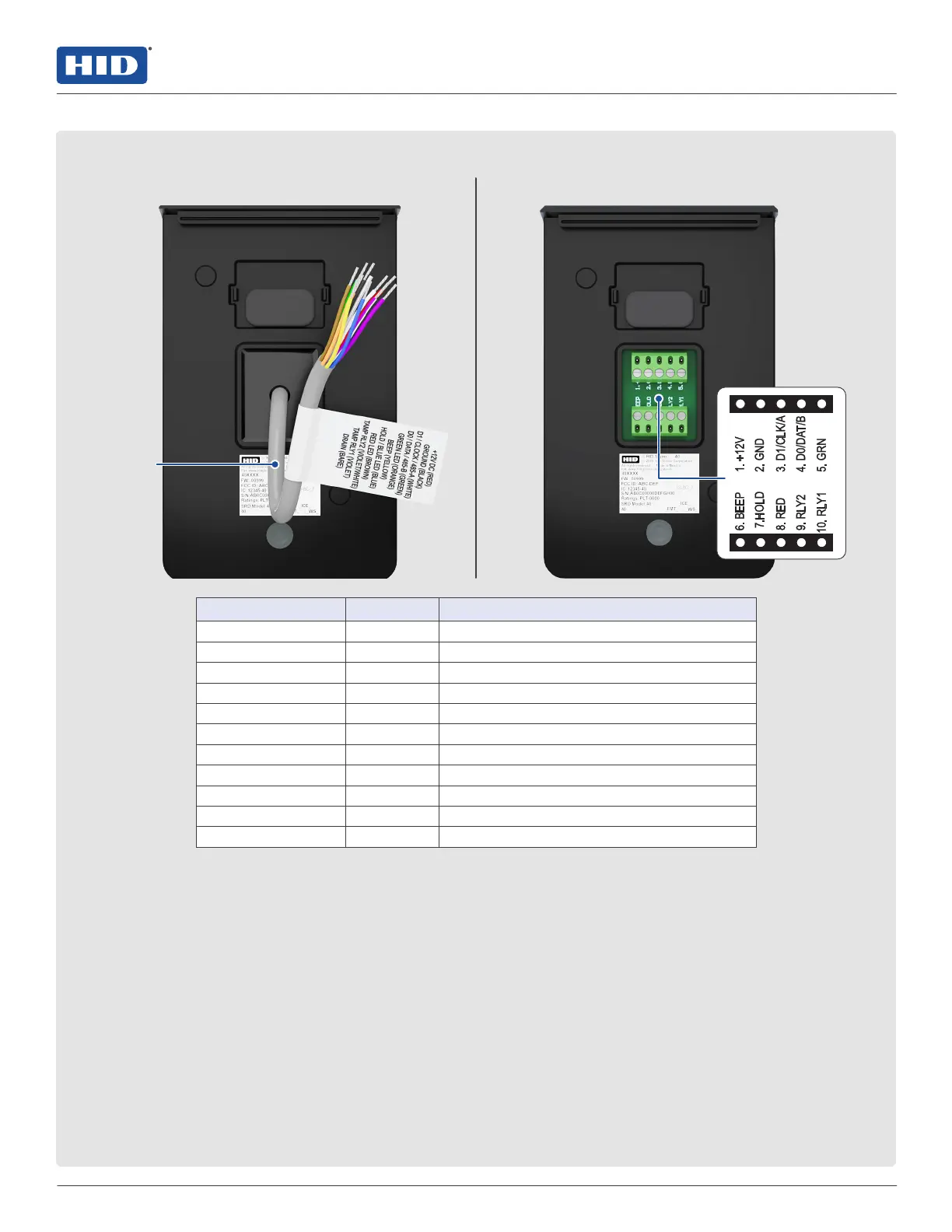

2 Leser verdrahten
Version mit Anschlusslitze Version mit Klemmenleiste
ANSCHLUSSLITZE KLEMME BESCHREIBUNG
Rot 1 +VDC
Schwarz 2 Erde (RTN)
Weiß 3 Wiegand-Data1/ Takt/ RS485-A*
Grün 4 Wiegand-Data0/ Daten/ RS485-B*
Orange 5 LED-Eingang (GRN)
Gelb 6 Beeper-Eingang
Blau 7 Eingang halten/ LED-Eingang (BLUE)*
Braun 8 LED-Eingang (RED)
Violett/Weiß 9 Tamper2 (RLY2)
Violett 10 Tamper1 (RLY1)
Ohne Farbe – Erdungsleitung (nur Litzen-Modelle)
*Abhängig von Konfiguration des Lesers
Hinweis: Eine falsche Verdrahtung kann den Leser dauerhaft beschädigen.
Hinweis: Frühere iCLASS®-Leser hatten eine umgekehrte RS-485-Verdrahtung (P2-7 und P2-6– A und B).
Stellen Sie bei einem Upgrade auf den HID Signo-Leser die oben definierten Verbindungen sicher.
Hinweis: Data0- und Data1-Wiegandleitungen können für OSDP wiederverwendet werden. Standard-Wiegandkabel
entsprechen jedoch möglicherweise nicht den Empfehlungen für RS-485 Twisted Pair.
Hinweis: Installieren Sie bei OSDP-Kabellängen von mehr als 200ft (61m) oder EMF-Interferenz zwischen den
RS-485-Abschlussenden einen 120-Ω-Widerstand (+/-2Ω).
Hinweis: Geben Sie für die Tastaturkonfiguration eines Lesers mit Zierntastatur und 26-Bit-Emulation innerhalb von
fünf Sekunden nach dem Einschalten den Einrichtungscode gefolgt von # ein. Der einzugebende Einrichtungscode
muss dreistellig sein (d.h. für den Einrichtungscode10 muss 0-1-0-# eingegeben werden). Wenn die Eingabe
nicht erfolgreich war, leuchtet die LED des Lesers durchgehen rot. Schalten Sie den Leser aus und wieder ein,
undversuchen Sie erneut, den Einrichtungscode einzugeben.
HID Signo-Leser verwenden Funktionscodes zwischen 1 und 255, wobei kein Standardwert festgelegt ist. Nach Eingabe
des Einrichtungscodes leuchtet die LED des Lesers violett und dann durchgehend rot. Schalten Sie den Leser aus und
wieder ein. Wenn nach Eingabe der PIN zwei kurze Pieptöne zu hören sind, ist der Code des Lesers nicht konfiguriert.
Schalten Sie in diesem Fall den Leser aus und wieder ein, und versuchen Sie erneut, den Einrichtungscode einzugeben.
18 (0,46m)

HID Signo Series Specifications

General

Category	Card Reader
Dimensions	Varies by model
Weight	Varies by model
Series	Signo
Technology	Contactless, Contact
Communication Interface	USB
Interface	USB
Supported Card Technologies	iCLASS
Compliance	RoHS
Operating Systems Supported	Windows, Linux, Android
