HID Signo™ Reader Installation Guide
December 2019PLT-03704, Rev. A.1 23
Powering
Trusted Identities

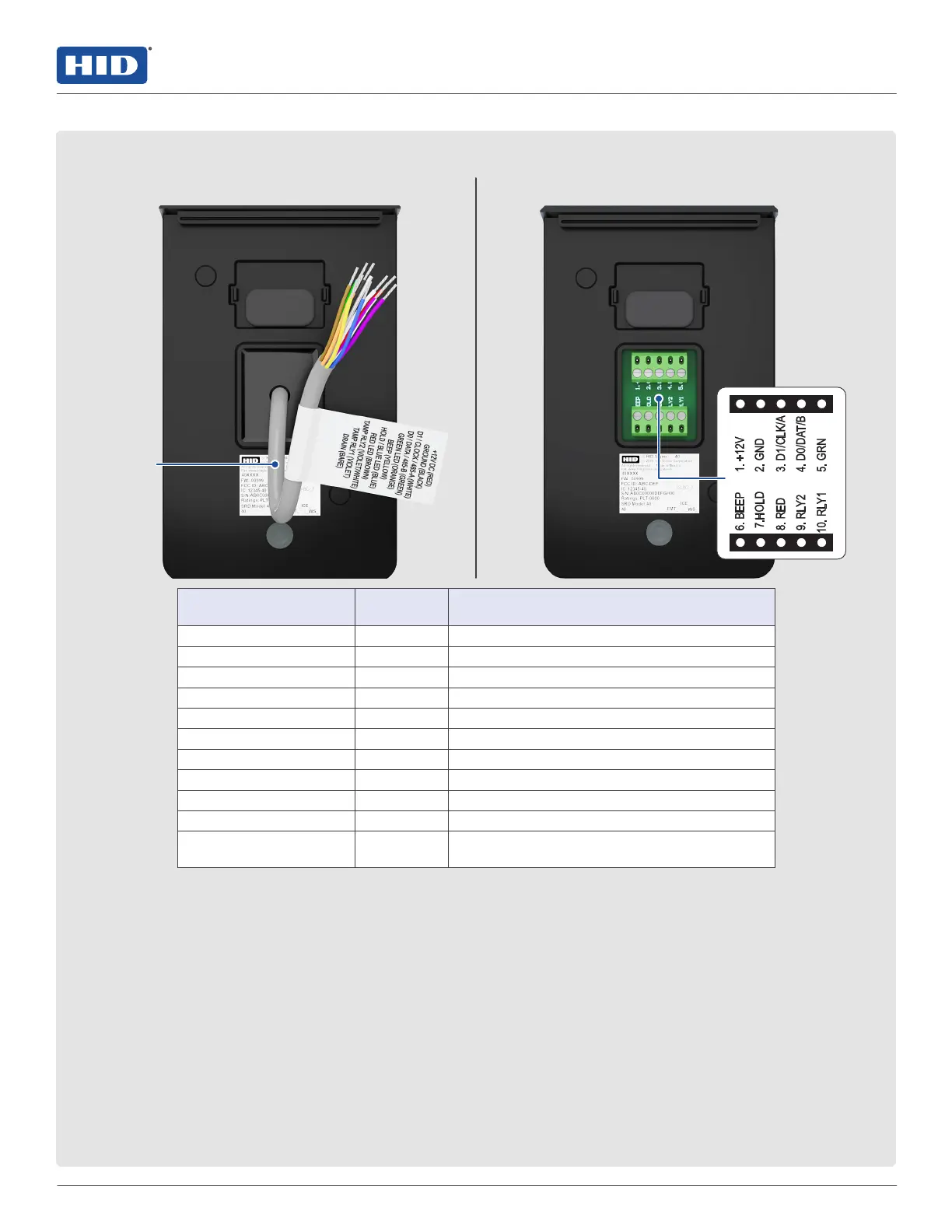

2 Cabeamento do leitor
Com cabo flexível de conexão (rabicho) Versão com régua de bornes
CABO FLEXÍVEL DE
CONEXÃO (RABICHO)
TERMINAL DESCRIÇÃO
Vermelho 1 +VCC
Preto 2 Terra (RTN)
Branco 3 Dados Wiegand 1/Relógio/RS485-A*
Verde 4 Dados Wiegand 0/Dados/RS485-B*
Laranja 5 Entrada de LED (VERDE)
Amarelo 6 Entrada de bíper
Azul 7 Entrada de retenção/entrada de LED (AZUL)*
Marrom 8 Entrada de LED (VERMELHO)
Violeta/Branco 9 Tamper2 (RLY2)
Violeta 10 Tamper1 (RLY1)
Sem isolamento — Drenagem (somente modelos com cabo
flexível de conexão (rabicho))
*Dependente da configuração do leitor.
Nota: Se o cabeamento for feito de maneira incorreta, o leitor pode sofrer danos permanentes.
Nota: Os leitores iCLASS® anteriores tinham uma fiação RS-485 invertida (P2-7 & P2-6 - A e B). Ao fazer o upgrade
para um leitor HID Signo, verifique se as conexões estão corretas conforme definido abaixo.
Nota: Os cabos de dados 0 e 1 do Wiegand podem ser reutilizados no OSDP. No entanto, o cabo Wiegand padrão
pode não atender às recomendações de par trançado RS485.
Nota: Para comprimentos de cabo OSDP maiores que 61 m (200 ft) ou se houver interferência por CEM, instale um
resistor de 120Ω +/- 2Ω nas extremidades da fiação RS-485.
Nota: Para a configuração do teclado, com o leitor do teclado operando como emulação de 26 bits, digite o código da
instalação seguido de # dentro de cinco segundos após a inicialização. O código da instalação deve ser digitado com
três dígitos (ou seja, para um código de instalação de 10, digite 0-1-0-#). Se essa operação não for bem-sucedida, o LED
do leitor ficará aceso em vermelho. Desligue e ligue o leitor e tente inserir o código da instalação novamente.
Os leitores HID Signo usam códigos de instalação entre 1-255 e nenhum padrão é definido. Depois que um código
deinstalação é inserido, o LED do leitor se acende na cor violeta e depois fica vermelho. Em seguida, ligue e desligue
oleitor. Se houver dois bipes curtos após a inserção de um PIN, o código da instalação do leitor não está configurado.
Neste caso, desligue e ligue o leitor e tente inserir o código da instalação novamente.
18 (0,46 m)
