HID Signo™ Reader Installation Guide
December 2019PLT-03704, Rev. A.1 35
Powering
Trusted Identities

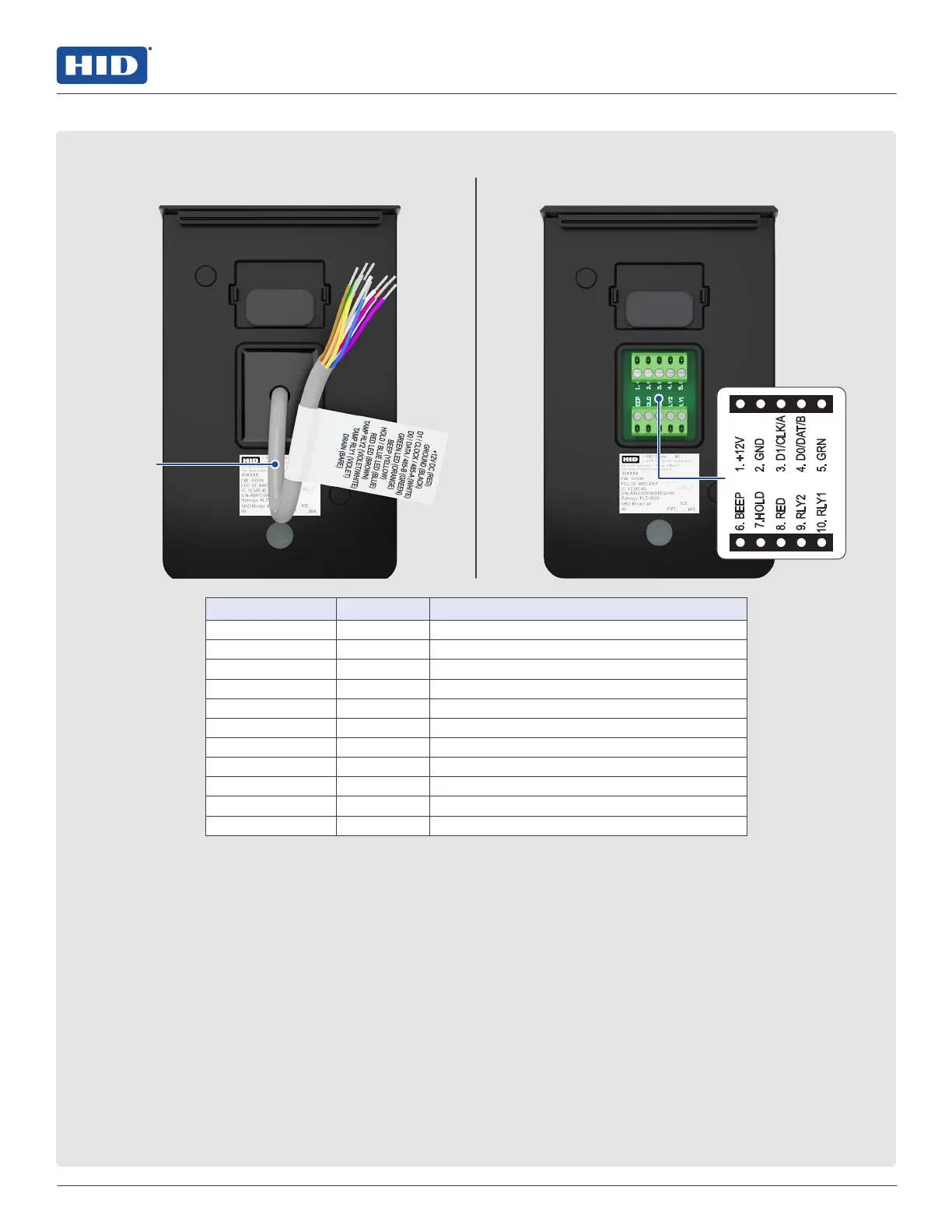

2リーダーの配線
ピグテールバージョン ターミナルストリップバージョン
ピグテール 端子 説明
赤 1 +VDC
黒 2 グランド (RTN)
白 3 Wiegand データ 1 / クロック / RS485-A*
緑 4 Wiegand データ 0 / データ / RS485-B*
オレンジ 5 LED 入力 (緑)
黄 6 ビーパー入力
青 7 ホールド入力 / LED 入力 (青)*
茶 8 LED 入力 (赤)
バイオレット / 白 9 タンパー 2 (RLY2)
バイオレット 10 タンパー 1 (RLY1)
裸 — ドレイン（ピグテールモデルのみ）
*リーダーの設定によって異なります。
注: リーダーの配線を間違えると、リーダーに回復不能な損傷を与える可能性があります。
注: 従来の iCLASS® リーダーでは、RS-485 の配線が逆でした (P2-7 と P2-6、A と B)。HID Signo リーダーにアップグレード
する際は、上記の定義通り適切に接続してください。
注: Wiegand のデータ 0 およびデータ 1 のワイヤは、OSDP に再利用できます。ただし、標準の Wiegand ケーブルは RS485 ツ
イストペアの推奨事項に適合しない場合があります。
注: OSDP ケーブルが 61 m (200 フィート) より長い場合や EMF 干渉がある場合は、120Ω +/- 2Ω 抵抗器を RS-485 終端器に設
置します。
注: キーパッド設定では、キーパッドリーダーが 26 ビットエミュレーションとして動作している場合、電源投入から 5 秒以内に施
設コードに続けて＃を入力します。施設コードは 3 桁で入力する必要があります（ファシリティコード 10 の場合は、0-1-0-＃を
入力します）。失敗すると、リーダーの LED ディスプレイが赤く点灯します。リーダーの電源を入れ直し、施設コードを再度入力
します。
HID Signo リーダーは、1～255 の施設コードを使用し、デフォルトは設定されていません。施設コードが入力されると、リーダー
の LED が紫色になり、次に赤く点灯します。次にリーダーの電源スイッチを切ってすぐに入れなおします。PIN の入力後に短いビ
ープ音が 2 回鳴った場合、リーダーに施設コードが設定されていません。この場合、リーダーの電源を入れ直し、施設コードを再
度入力します。
18 (0.46m)
